Câble avec valeur nominale de 600 V pouvant être acheminé à côté des câbles d'alimentation élec-
•
trique de la borne (sur de courtes distances)
3.3
Emplacement de la borne de recharge murale Terra CC
L'emplacement de la borne de recharge murale Terra CC doit être déterminé avec soin en tenant compte de
la portée du câble de recharge, de la position de la borne de recharge murale Terra CC par rapport à l'espace
de stationnement, aux bornes de protection et aux butées de roue, de la ventilation et des exigences de dé-
gagement de travail, ainsi que d'autres codes et réglementations locaux (par exemple les exigences de la
Americans with Disabilities Act
3.3.1
Les câbles de recharge de la borne de recharge murale Terra CC sont offerts en longueurs de 3,5 ou de
7 mètres. Les câbles de recharge sortent des côtés droit et gauche du boîtier de la borne de recharge. Les
câbles et les connecteurs installés sur les câbles sont différents selon la norme de recharge et varient sur le
plan de la flexibilité.

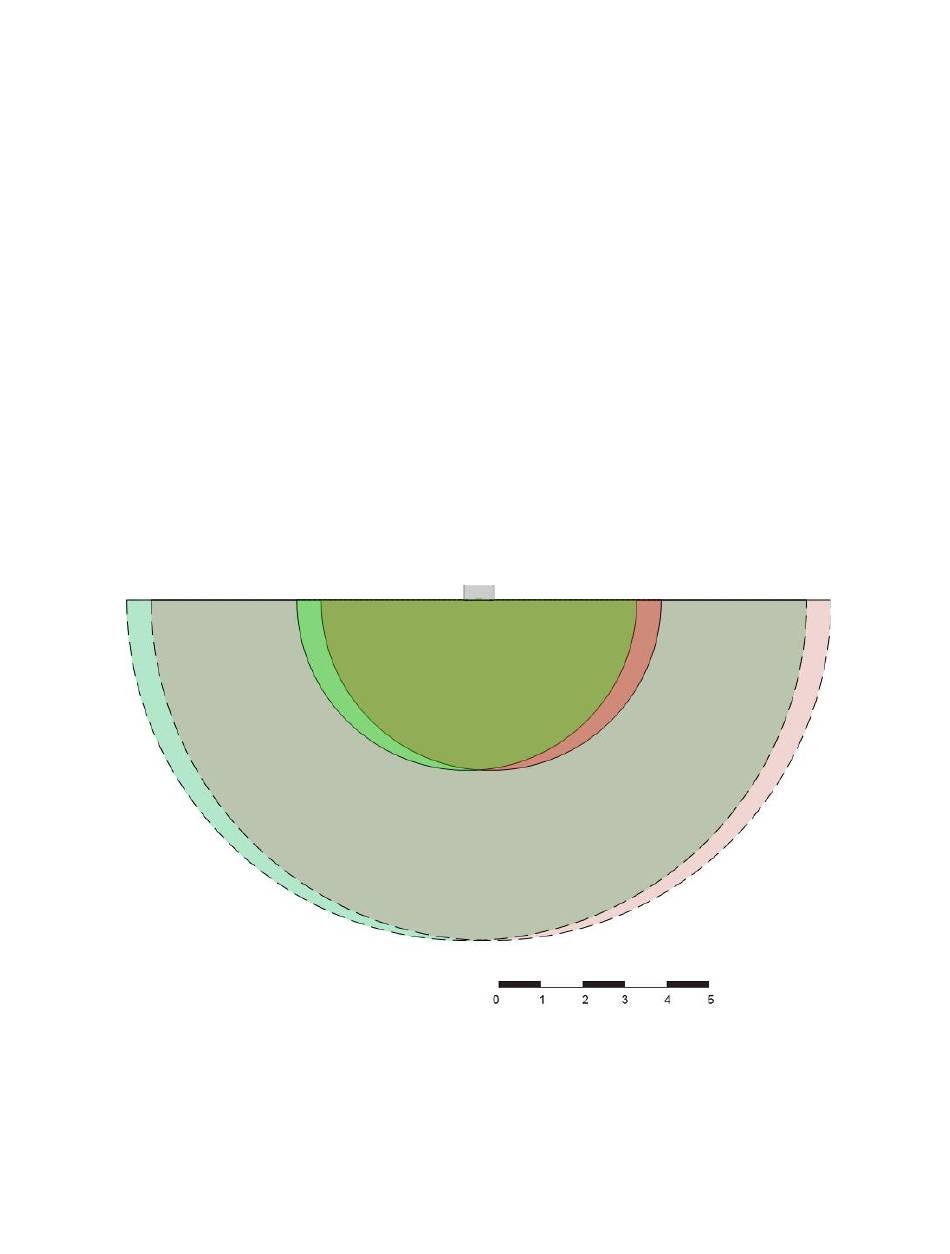

La figure ci-dessous montre un exemple de la borne de recharge à double connecteur avec les deux types de
connecteurs et la zone de portée correspondante. Le cercle vert avec une ligne continue correspond au câble
CHAdeMO de 3,5 m et le cercle rouge avec une ligne continue correspond au câble CCS de 3,5 m. Les lignes
en pointillé correspondent à ces mêmes types de câbles avec une longueur de 7 mètres (23 pi).
3.3.2
Les ports de recharge d'un véhicule peuvent être situés à différents endroits selon le fabricant. Les véhicules
les plus communs ont des entrées situées soit à l'avant, soit à l'arrière, du côté gauche ou du côté droit.
[ADA] aux États-Unis).
Portée du câble de recharge
Position de la borne de recharge murale Terra CC par rapport à
l'espace de stationnement
