Let's Go Aero GearDeck H00604 Manuel Du Produit page 16

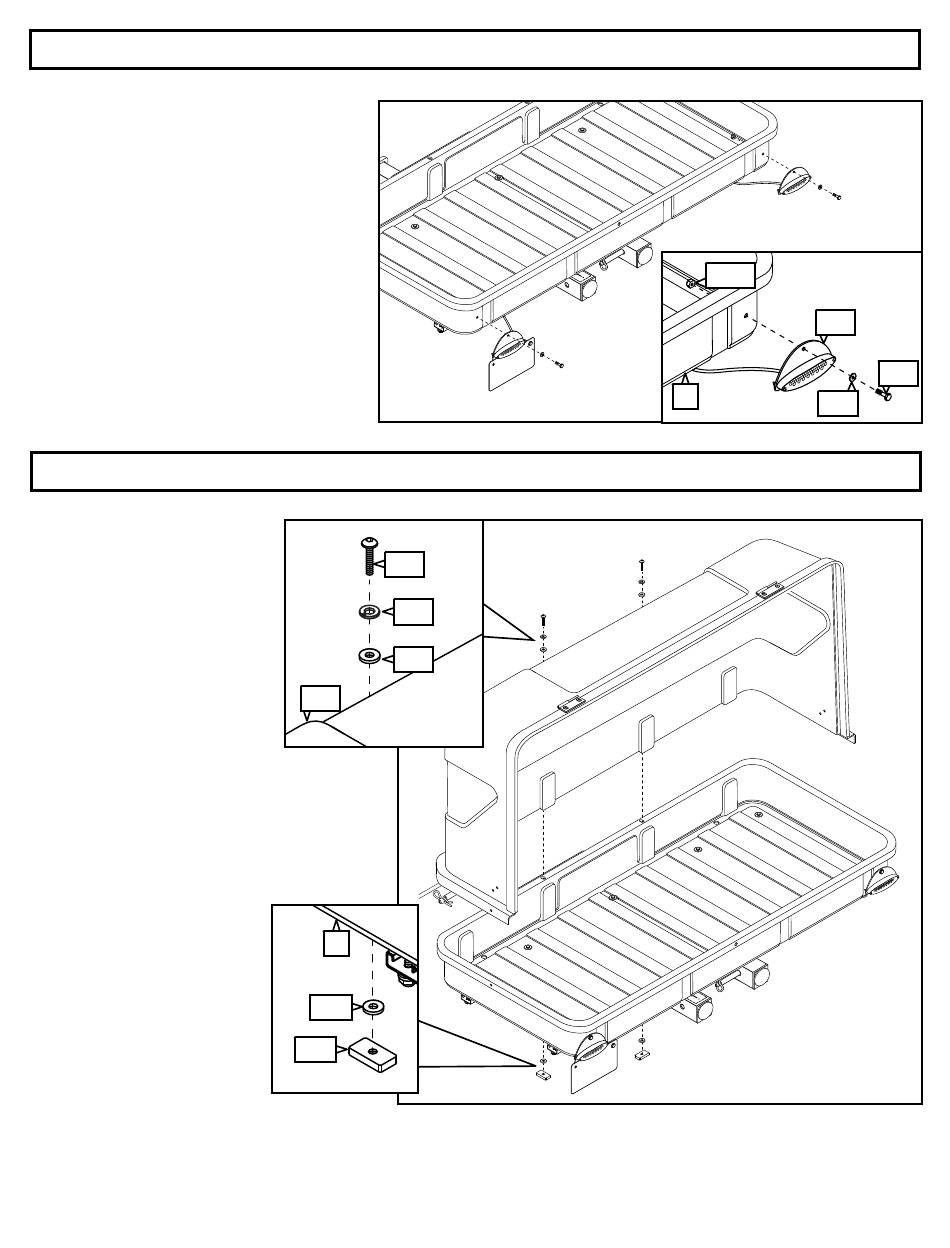

ÉTAPE 13
OUTIL REQUIS : DEUX (2) CLÉS OU DOUILLES 7/16
Installer les kits de voyant LED sur le
plateau [V] à l'aide de deux (2) boulons
hexagonaux [VV], deux (2) rondelles plates
[XX], et deux (2) écrous de blocage [WW]
(un pour chaque voyant) pour monter le
support de voyant LED [UU]. [Fig. 21 et 22]
ÉTAPE 14
OUTIL REQUIS : DOUILLE 7/16" ET CLÉ ALLEN 5/32"
Placer le couvercle fixe [BB]
sur le côté du plateau [V] le
plus proche du véhicule. Aligner
les quatre (4) trous (deux trous
à l'arrière du plateau, un trou de
chaque côté) du couvercle avec
les trous du plateau.
À l'aide de deux (2) vis à tête
bouton 1/4-20 x 1" [EE], deux
(2) rondelle de verrouillage
[HH], deux (2) rondelles larges
1/4" x 1" [FF], deux (2) rondelles
1/4" [GG] et deux (2) écrou à souder 1/4-
20 [JJ], fixer les trous situés à l'arrière du
support. [Fig. 23]
REMARQUE : la plus grande rondelle
large 1/4" x 1" [FF] doit
être installée au dessus du
couvercle fixe tandis que
la rondelle plate 1/4" [GG]
doit être installée depuis le
dessous du bord du plateau.
[Fig. 24 et 25]
[Fg. 21]
[Fg. 24]
EE
HH
FF
BB
D
L I E
P P
E
- S U A T
P L
E R
S E
U S
E N
L I C
V
GG
JJ
[Fg. 25]
Page 16 of 19
D
L I E
P P
E
- S U A T
P L
E R
U S S E
E N
L I C
WW
UU
V
XX
[Fg. 22]
VV
[Fg. 23]
