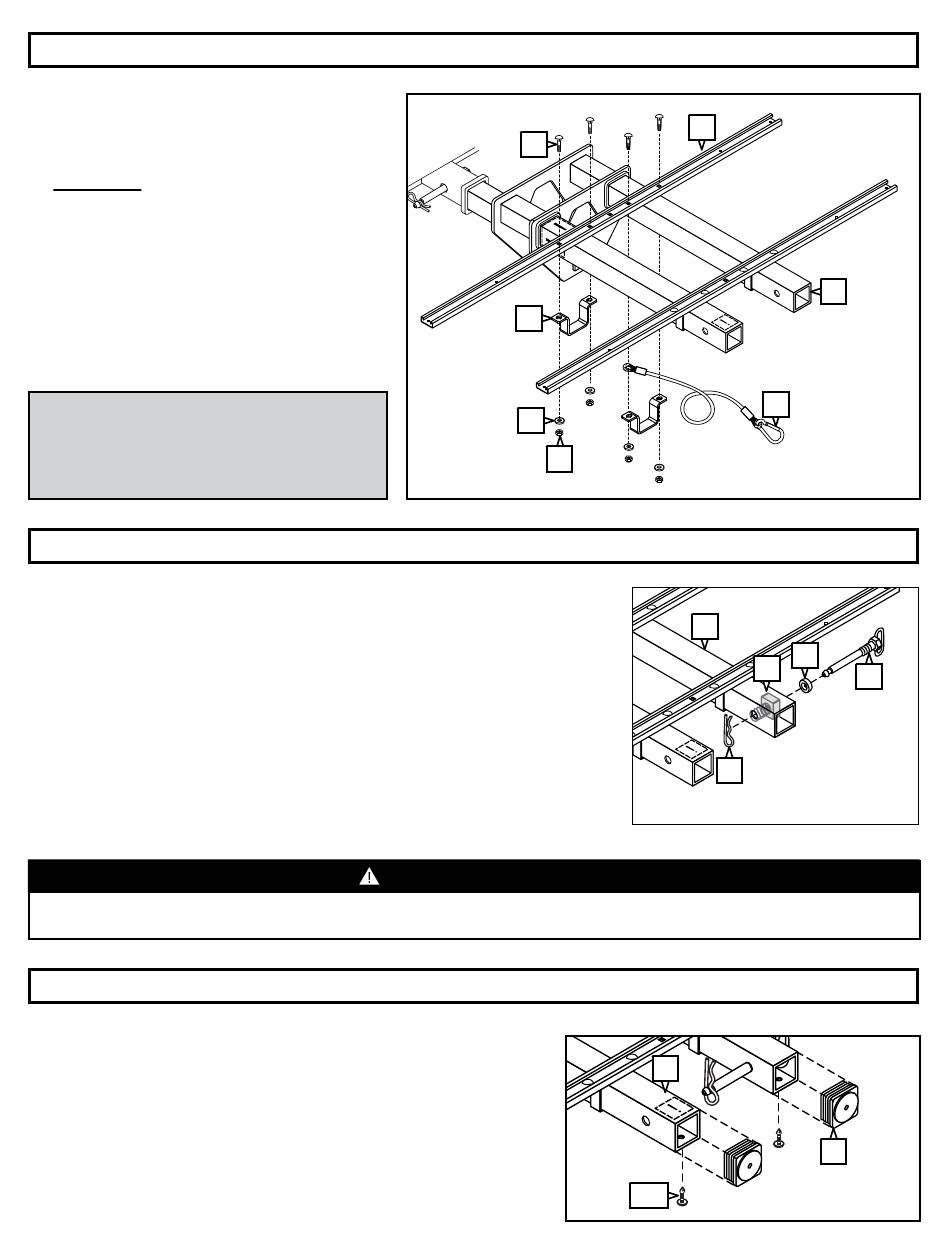

ÉTAPE 6
OUTIL REQUIS : CLÉ 1/2"
Sur le côté de la base le plus proche du
véhicule, comme à L'ÉTAPE 5, fixer l'aile
restante [N] au tube coulissant [M] à l'aide de
deux (2) ensembles d'équerre en U [P, Q, T et
U], en ajoutant l'« extrémité en boucle » du
câble de sécurité [R] entre l'équerre en U et
l'aile d'un seul côté. [Fig. 9]
IMPORTANT : le câble de sécurité [R] doit être
placé à l'intérieur du tube coulissant [M] et sur le
côté de l'aile [N] le plus proche du véhicule.
Serrer juste à la main à ce stade, un
réglage supplémentaire sera nécessaire
avant le montage final (voir ÉTAPE 10).
ÉTAPE 7
Insérer la goupille d'attelage silencieux à poignée avec la poignée et la bague
en plastique [D, G] jusqu'au bout avec l'écrou à ressort [H] installé à L'ÉTAPE 2,
engager les filetages, serrer fermement et fixer avec le clip de retenue [B].
[Fig.10]
REMARQUE : la goupille d'attelage silencieux à poignée [D] commande la
fonction de coulissement vers l'extérieur de la plate-forme. Une fois l'installation
terminée, la goupille d'attelage silencieux à poignée peut être retirée afin de
faire glisser le support vers l'arrière pour accéder à la trappe arrière lorsque le
véhicule est à l'arrêt.
Ne jamais utiliser le véhicule sans que la goupille d'attelage silencieux ne soit complètement fixée. Le non-respect
des procédures appropriées peut entraîner des blessures corporelles et des dommages matériels.
ÉTAPE 8
Installer les capuchons d'extrémité du réflecteur [S] sur les deux
extrémités de chaque tube coulissant [M] et fixer chaque capuchon à
l'aide d'une (1) vis K-Lath Tex [ZZ] n° 10. [Fig.11]
CONSEIL : les capuchons d'extrémité du réflecteur doivent être bien
serrés.
