Proline t-mass T 150
Conditions de montage pour
manchons
Endress+Hauser

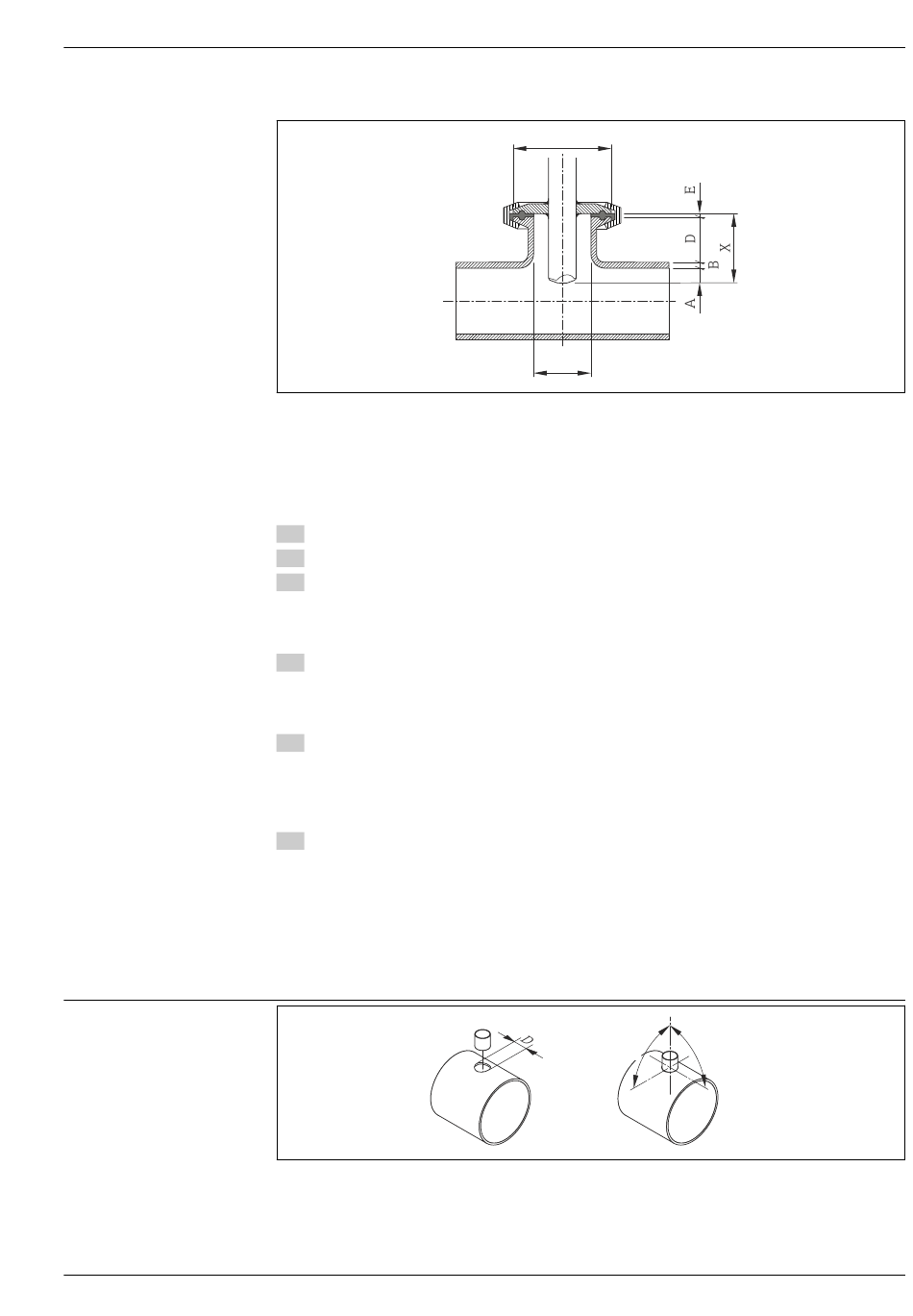

Conditions prérequises
A
Profondeur d' i nsertion fixe 8 mm (0,31 in) ±2 mm (0,08 in)
B
Epaisseur de paroi
D
Hauteur du manchon
E
Epaisseur du joint
X
Longueur d' i mplantation
G
Diamètre intérieur du manchon
1.
Déterminer l' é paisseur de paroi (B).
2.
Mesurer la hauteur du manchon (D).
3.
Tenir compte de la hauteur de manchon maximale D.
 AVIS ! L' é paisseur de paroi (B) et la hauteur du manchon (D) ne doivent pas dépasser la
hauteur admissible.
B + D ne doivent pas dépasser 77 mm (3,03 in).
4.
Si un raccord process du type Tri-Clamp est utilisé, déterminer l' é paisseur de joint (E).
 AVIS ! L' é paisseur de paroi (B), la hauteur du manchon (D) et l' é paisseur de paroi (E) ne
doivent pas dépasser la hauteur admissible.
B + D + E ne doivent pas dépasser 77 mm (3,03 in).
5.
Si un raccord process du type manchon conique avec rondelle d' é tanchéité à autocentrage est
utilisé, déterminer l' é paisseur de joint (E).
 AVIS ! L' é paisseur de paroi (B), la hauteur du manchon (D) et l' é paisseur de paroi (E) ne
doivent pas dépasser la hauteur admissible.
B + D + E ne doivent pas dépasser 77 mm (3,03 in).
6.
Si un raccord process du type manchon affleurant ou manchon conique est utilisé, considérer
l' é paisseur de joint (E) comme nulle et ne pas en tenir compte.
 AVIS ! L' é paisseur de paroi (B) et la hauteur du manchon (D) ne doivent pas dépasser la
hauteur admissible.
B + D ne doivent pas dépasser 77 mm (3,03 in).
Détermination de la longueur spécifique client
Pour tous les diamètres nominaux : 8 + B + D + E
 7
Conditions de montage pour manchons à souder
D
= 20,0 mm ± 0,5 mm (0,79 in ± 0,02 in)
F
G
90° (±3°)
90° (±3°)
A0022058
A0011843
19
