Topologies de réseau et redondance
4.1 PRP
Le SCALANCE X-200RNA gère au maximum 1023 adresses MAC.
Remarque
Respectez les longueurs de câble maximales admissibles pour les divers appareils. Les
longueurs de câble admissibles sont indiquées dans les caractéristiques techniques.
Exemple
Figure 4-1
En cas d'utilisation du "Parallel Redundancy Protocol" (PRP), chaque abonné doit injecter ses
trames Ethernet à envoyer sur deux réseaux parallèles distincts. Il s'agit de deux réseaux
matériellement séparés en topologie linéaire, en étoile ou en anneau. L'appareil PRP
destinataire doit également être connecté à ces deux réseaux. Il reçoit donc chaque trame
deux fois. La première trame est retransmise à l'application. La deuxième trame reçue est
18

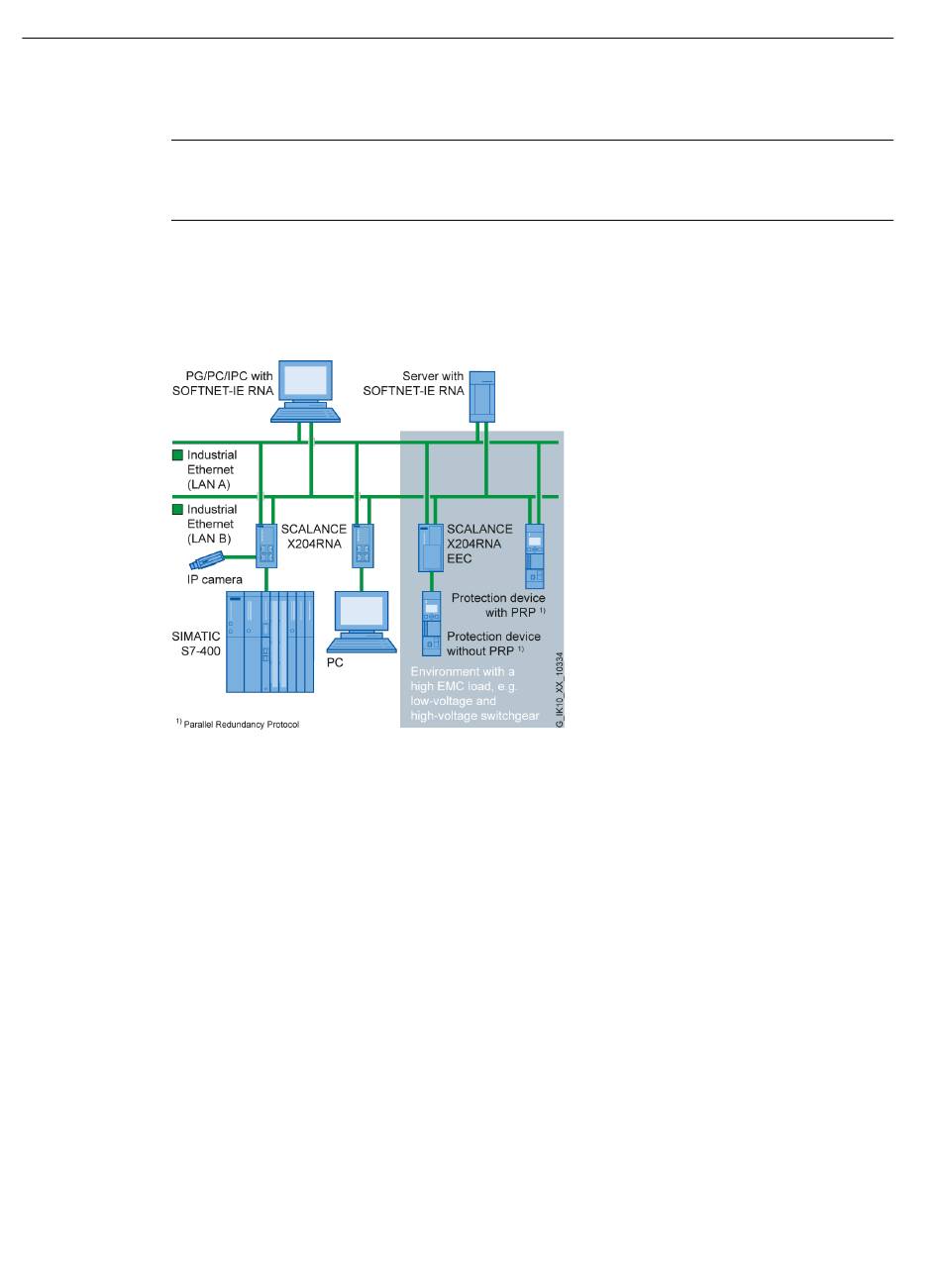

Schéma de principe du "Parallel Redundancy Protocol"
