■ A-1.2
ADHÉSIFS ET PLAQUES D'AVERTISSEMENT
APPLIQUÉS SUR LA MACHINE
Ce paragraphe présente les adhésifs et les plaques
d'avertissement appliquées normalement sur une
machine standard ainsi que les adhésifs appliqués sur
les outils terminaux.
IMPORTANT
Dédier le temps nécessaire pour se familiariser
avec ces adhésifs.
Contrôler qu'ils sont toujours lisibles. Nettoyer ou
remplacer les adhésifs détériorés ou illisibles (texte
et graphique).
Nettoyer les adhésifs avec un chiffon souple, de
l'eau et du savon. Ne pas utiliser de solvants,
d'essence, etc.
Lorsqu'on remplace un composant quelconque de
la machine, s'assurer que l'adhésif est déjà appliqué
sur la nouvelle pièce ou l'appliquer immédiatement.
GUIDA RAPIDA PER L'USO
AVVIAMENTO DELLA MACCHINA
•
Posizionare il selettore marce in folle.
•
Inserire il freno di stazionamento e
controllare che la spia sia accesa.
•
Avviare il motore ruotando il
commutatore di avviamento
in posizione
rilasciandolo
non appena il motore si sarà
avviato. Qualora, dopo circa
20 secondi, l'avviamento del
motore non avesse luogo,
r i l a s c i a re l a c h i a v e e d
attendere circa due minuti
prima di tentare un nuovo
avviamento.
•
Con climi freddi ruotare il commutatore in posizione di
preriscaldo ed attendere circa 10 secondi prima di
procedere all'avviamento.
LIMITATORE DI CARICO (DLE)
Durante il lavoro mantenere sotto controllo l'indicatore di
stabilità. Gli 8 LED indicano:
LED verdi 1-2-3-4 Macchina stabile
LED gialli 5-6
Macchina instabile. Spia rossa
lampeggiante ed allarme acustico
intermittente
LED rossi 7-8
Macchina in allarme. Pericolo di
ribaltamento. Spia rossa accesa ed
allarme acustico continuo. Eseguire il
rientro in condizioni di sicurezza.
8
7
6
1
2
3
4
5
Chariot élévateur à mât télescopique GTH-3713
INFORMATIONS GENERALES
A
A
A
A
1
2
3
4
B
B
B
B
OPZIONALE
USO DELLE LEVE DI COMANDO
Premere sempre il pulsante di comando intenzionale
di eseguire un comando
• Abbassamento/sollevamento del braccio azionare la leva in
direzione
-
• Brandeggio indietro/avanti dell'attrezzo terminale azionare
la leva in direzione
-
• Richiamo/sfilo del braccio telescopico premere il pulsante sulla
leva ed azionare la leva di comando in direzione
• Livellamento macchina OPZIONALE azionare la leva
direzione
abbassare il lato destro, in direzione
abbassare
il lato sinistro
• Blocco/sblocco attrezzi OPZIONALE azionare la leva
direzione
per sbloccare gli attrezzi, in direzione
per bloccarli
• Stabilizzatore sinistro azionare la leva
in direzione
abbassare lo stabilizzatore, in direzione
per sollevarlo
• Stabilizzatore destro azionare la leva
in direzione
abbassare lo stabilizzatore, in direzione
per sollevarlo
ATTENZIONE
E' vietato utilizzare la macchina e gli accessori senza prima aver letto
e compreso le norme di utilizzo e di sicurezza contenute nel manuale
di istruzioni.
Il mancato rispetto delle norme di utilizzo e di sicurezza puo' causare
pericolo grave all'operatore e a terzi.
Le istruzioni sono consegnate con la macchina e copie aggiuntive
possono essere richieste al rivenditore o direttamente a Terexlift.
L'operatore è responsabile del rispetto delle norme sopra riportate
non sollevare carichi se la macchina appoggia su terreno instabile
o inclinato.
Non sollevare mai carichi superiori a quelli indicati in tabella.
Non sono ammesse manovre di sollevamento con macchina in
movimento.
Prima di abbandonare il posto di manovra:
- abbassare eventuali carichi sospesi
- portare in posizione di riposo gli organi di comando del braccio
- posizionare la leva marcia avanti-indietro in folle, inserire il
freno a mano e arrestare il motore.
Norme per l'utilizzo di macchine dotate di stabilizzatori
E' vietato utilizzare gli stabilizzatori se il carico è già sollevato:
gli stabilizzatori servono solamente ad aumentare la stabilità
della macchina.
L'uso scorretto degli stabilizzatori può causare il ribaltamento
della macchina.
Una apposita spia sul cruscotto indica che gli stabilizzatori sono
abbassati: accertarsi che la spia sia accesa.
Prima di sollevare il carico livellare la macchina controllando
l'apposito indicatore di livello.
Page
Document 57.0004.7300 - 05/2004

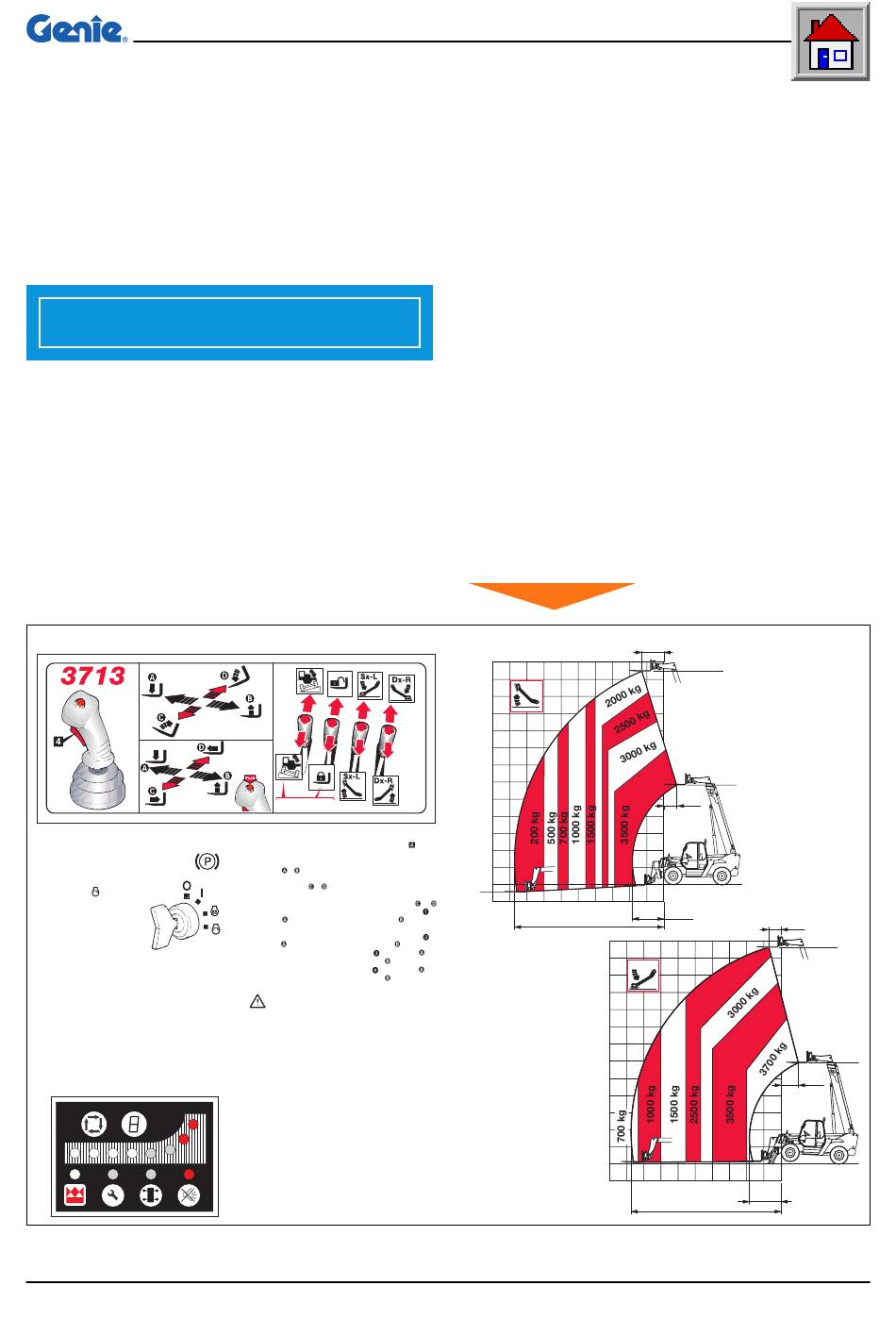

Description:
Guide rapide illustrant les fonctions principales du
chariot élévateur imprimé sur PVC.
Explication:
Extrait du mode d'emploi et d'entretien illustrant:
- le levier de commande,
- le démarrage de la machine,
- l'indicateur de stabilité,
- les principales normes de sécurité
et comprenant les tableaux de charge des fourches
avec ou sans emploi des stabilisateurs.
Appliqué:
dans la cabine, fixé sur le montant par un aimant.
13
12
11
10
9
8
7
6
5
4
3
, prima
2
1
0
-420
-1
-
10
9
8
7
6
5
in
m
8720
in
per
per
A - 3
1290
12470
3713
5820
740
4
3
2
1
0
1840
13
12
11
10
9
8
7
6
5
4
3
2
1
0
-1
10
9
8
7
6
5
4
3
2
m
1840
8740
700
12640
5900
1010
1
0
