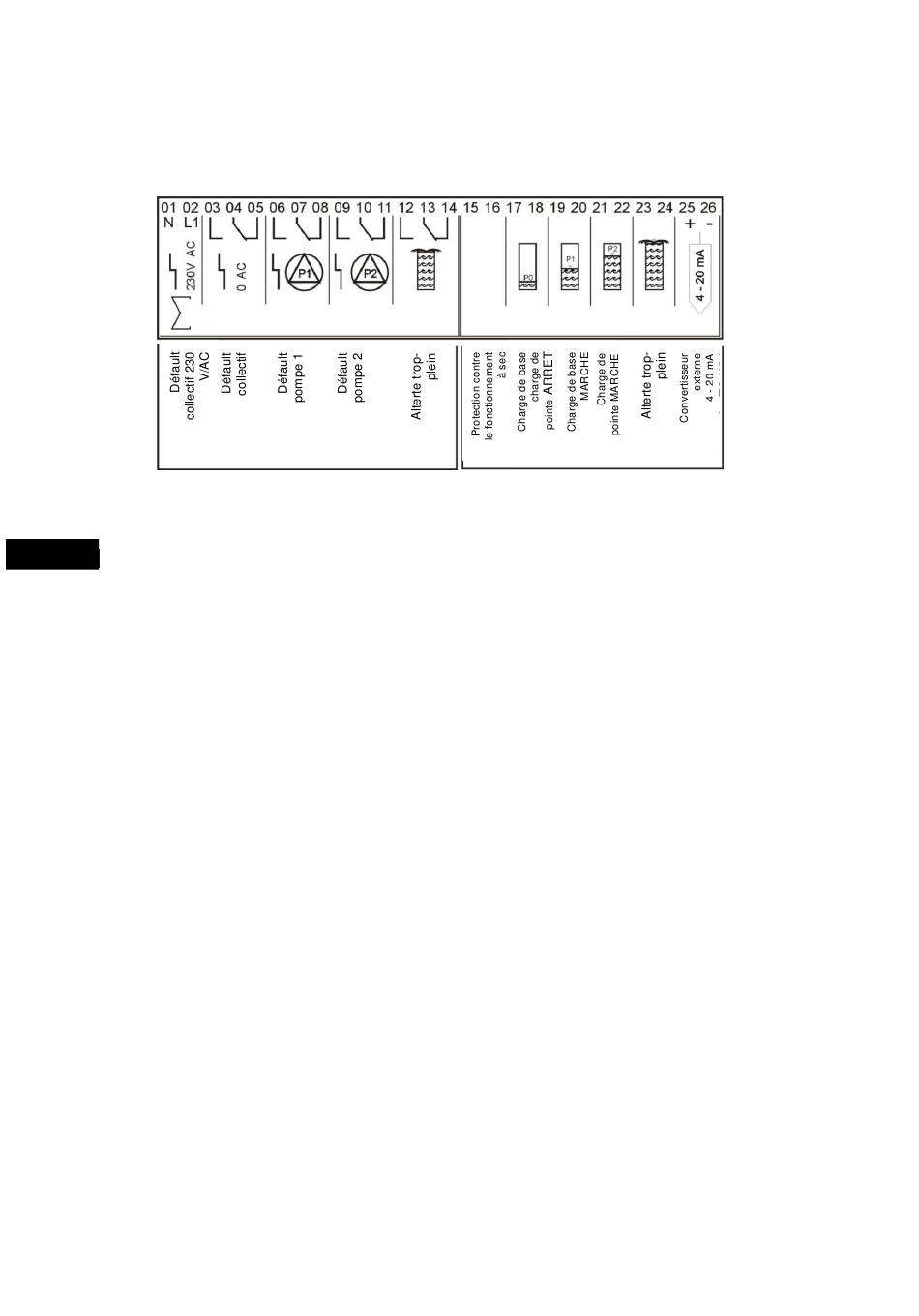

6.4 - 7 Raccordement électrique des sorties de message de défaut et des entrées de signaux (fig. 2
en annexe)
Sorties messages de défault
6.4 Sorties des messages de défaut
ATTENTION!
Borne 01 / 02 sortie d'alerte défaut collectif à potentiel 230V AC
Borne 01
Borne 02
Borne 03 / 04 / 05
Si l'« Alerte à intervalle» est activée dans le menu, le relais est cadencé, de sorte qu'il est possible d'utiliser,
au lieu de la lampe à éclairs, une lampe non clignotante moins coûteuse.
Borne 06 / 07 / 08
Borne 09 / 10 / 11
Borne 12 / 13 / 14
6.5 Entrée pour le commutateur à flotteur protection contre le fonctionnement à sec
Borne 15 /16 = protection contre le fonctionnement à sec
Polarité des bornes : 15 = plus et 16 = moins
Si un commutateur à flotteur est raccordé à la borne 15/16, il est possible d'éviter que le broyeur ou la roue
ne sorte du fluide. La protection contre le fonctionnement à sec est active en mode automatique et en mode
manuel.
Pour l'utilisation en zone Ex, respecter les consignes correspondantes.
Cette entrée est également utilisée en option pour le verrouillage de l'installation s'il a été convenu d'un
programme spécial.
MultiControl Duo
relié à N
en cas d'alerte L1 (interne avec protection 1A à action retardée)
Défaut collectif sans potentiel
Défaut P1 sans potentiel
Défaut P2 sans potentiel
Alerte trop-plein sans potentiel
Signaux d'entrée
56
ver. 1.18
