Enlever les trois fusibles en commençant par le
fusible qui est le plus en avant.
•

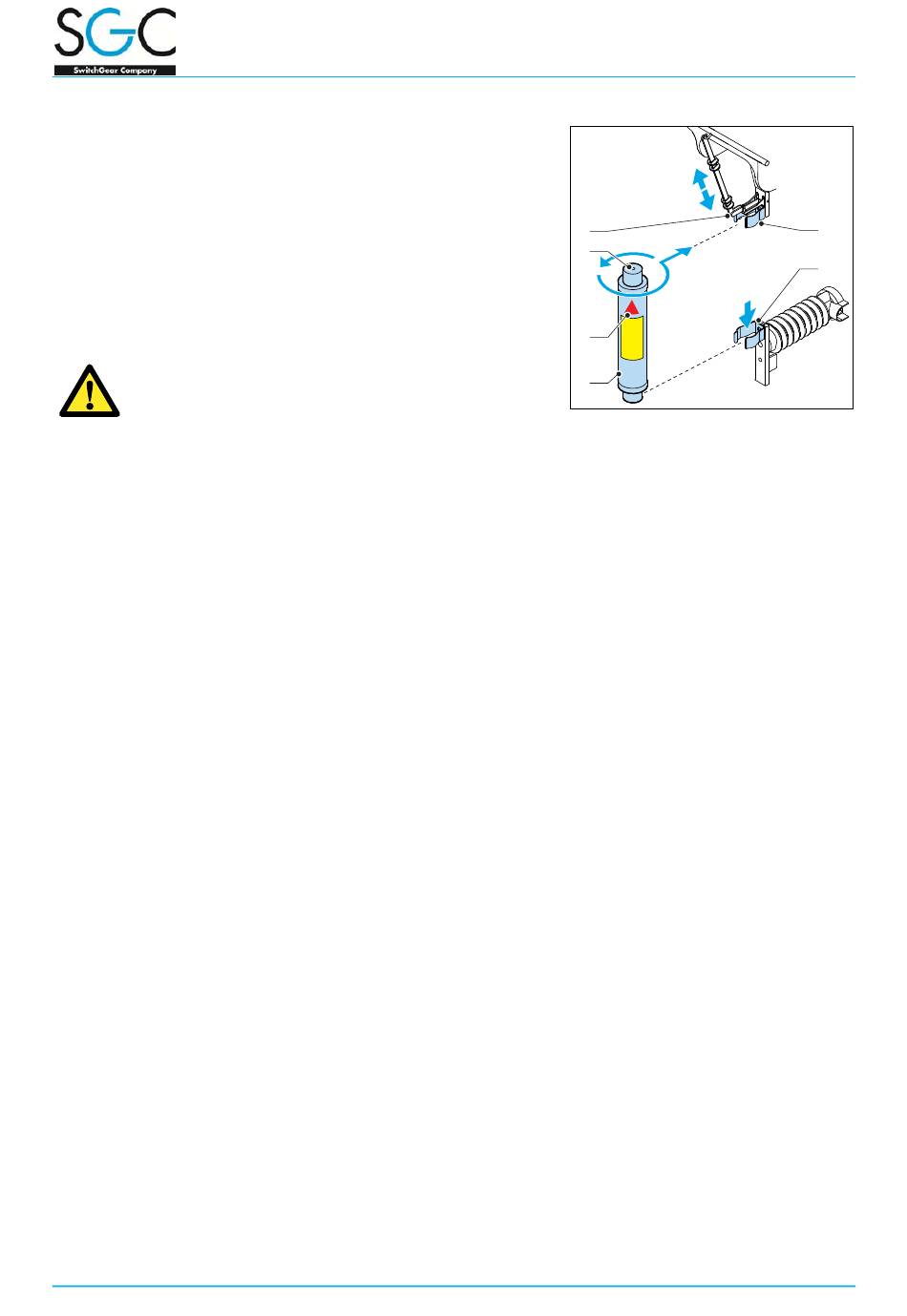

Dégager le fusible (fig. 6.05C) par le haut hors du
porte fusible (fig. 6.05A).
•
Enlever le fusible par le bas hors du porte fusible
(fig. 6.05B).
•
Placer les fusibles neufs. Commencer par l' arrière
dans la cellule et procéder systématiquement en
direction de la porte d'accès de la cellule.
Veiller à ce que le percuteur (fig. 6.05E) se
trouve du côté supérieur. La flèche apposée
sur le fusible(fig. 6.05D) doit être dirigée vers
le haut.
•
Placer le fusible dans l'attache inférieure du porte fusible(fig. 6.05B).
•
Pousser le fusible avec un mouvement de rotation dans l'attache supérieure du
porte fusible (fig. 6.05A). Eviter que les attaches ne soient endommagées ou
déformées.
•
Contrôler manuellement le mécanisme de déclenchement. Les petits leviers (fig.
6.05F) ne doivent pas se coincer ni afficher de défauts.
•
Placer la porte du compartiment câbles. Voir « Remise en place de la porte ».
•
Verrouiller la porte à l'aide d'un cadenas solide.
•
Remettre le tableau moyenne tension en service.
6.2.6
Vidange
transformateurs remplis d'huile)
•
Contrôler régulièrement le niveau d'huile du bac collecteur.
•
Evacuer si nécessaire l'huile usagée en procédant dans le respect de l'environnement.
6.2.7
Mode opératoire et mesures à prendre pour accéder au jeu de barres, en
cas d'arc interne.
Préambule
Dans le cas improbable d'un arc interne au niveau du jeu de barres des cellules de la
gamme DF-2, la procédure suivante décrit la méthode et les mesures à prendre pour
accéder au jeu de barres en toute sécurité.
Procédure
1) Mettre l'ensemble du tableau hors tension selon la procédure décrite dans
« consignes de sécurité – entretien » au point 6.1 de ce manuel d'utilisation.
2) Démonter la toiture de la cellule en enlevant les boulons, les rondelles les rivets et
les tire-fond auto taraudeurs.
3) Eloigner la tôle de fermeture de la toiture.
4) Vous avez accès au compartiment jeu de barres de la cellule.
6-8
du
bac
collecteur
F
E
D
C
d'huile
(cellules
A
B
DF-T
équipées
DW602211
6.05
de
