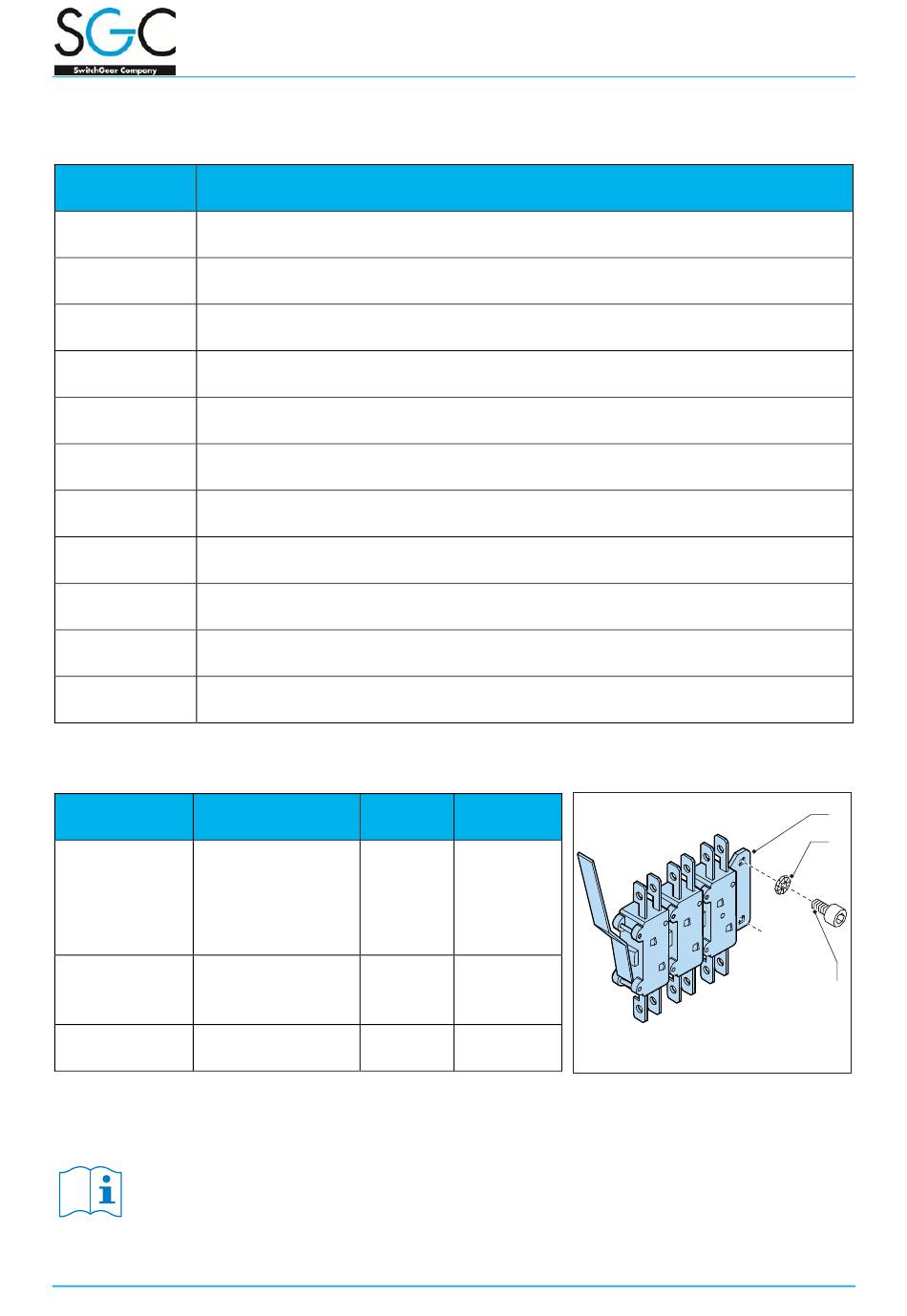

9.1.4.3.1 Contacts auxiliaires disponibles
réf.
de
description
commande
OP401001
1 x contact auxiliaire – roue, modèle gauche, sur plaque porteuse pour 1
contact auxiliaire
OP401011
1 x contact auxiliaire – roue, modèle gauche, sur plaque porteuse pour 2
contacts auxiliaires
OP401100
1 x contact auxiliaire – tige, modèle droit, sur plaque porteuse pour 1
contact auxiliaire
OP401101
1 x contact auxiliaire – tige, modèle gauche, sur plaque porteuse pour 1
contact auxiliaire
OP401110
1 x contact auxiliaire – tige, modèle droit, sur plaque porteuse pour 2
contacts auxiliaires
OP402010
2 x contacts auxiliaires – roue, modèle droit, sur plaque porteuse pour 2
contacts auxiliaires
OP402011
2 x contacts auxiliaires – roue, modèle gauche, sur plaque porteuse
pour 2 contacts auxiliaires
OP402110
2 x contacts auxiliaires – tige, modèle droit, sur plaque porteuse pour 2
contacts auxiliaires
OP402111
2 x contacts auxiliaires – tige, modèle gauche, sur plaque porteuse pour
2 contacts auxiliaires
OP403021
3 x contacts auxiliaires – roue, modèle gauche, sur plaque porteuse
pour 3 contacts auxiliaires
OP403121
3 x contacts auxiliaires – tige, modèle gauche, sur plaque porteuse pour
3 contacts auxiliaires
•
Voir le tableau ci-dessous.
réf.
de
description
commande
OP403121
3
auxiliaire - tige,
modèle
prémonté
plaque porteuse
GR041604
rondelle à ressort
dentée
6798A Ø M4
GR040909
vis
DIN 912 M4x6
9.1.4.3.2 Instructions de montage
Pour les travaux de préparation et de finition, voir respectivement : « Préparatifs
du montage » et « Dernier contrôle et mise en service »
9-8
quantité n° de pos.
x
contact
1
gauche,
sur
2
DIN
cylindrique
2
fig. 10.09A
fig. 10.09B
fig. 10.09C
A
B
C
10.09
