1.2
Compartimentage
Toutes les cellules DF-2 dotées d'une fonction de coupure (DF-A, DF-P, DF-D, DF-D-
W, DF-EDN-D, DF-EDN-LK, DF-AAD et DF-LK) comportent quatre compartiments
distincts. La configuration de ces compartiments détermine la fonctionnalité de la cellule.
•
Voir respectivement :

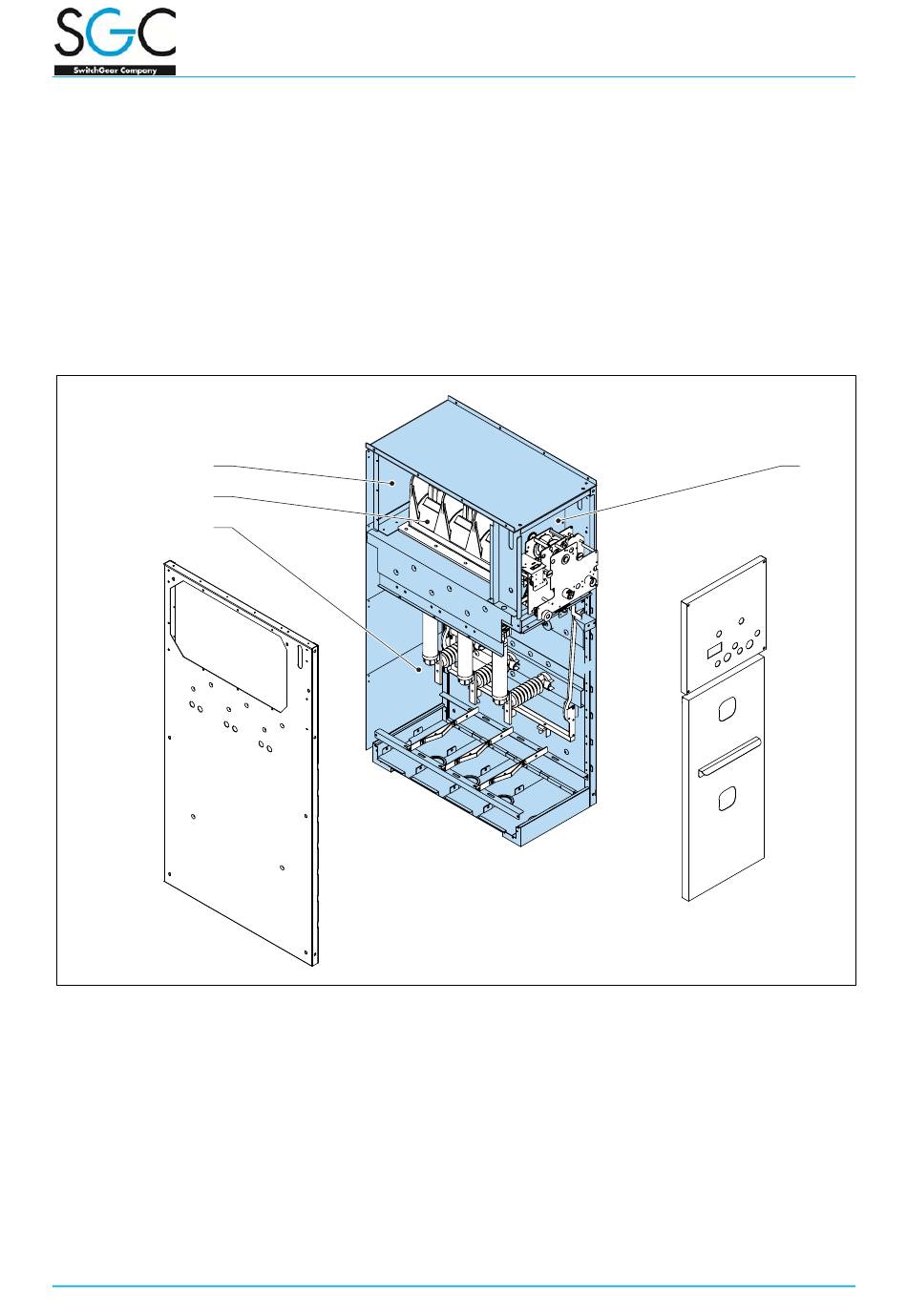

« Compartiment jeu de barres » (fig. 1.01D)
−
« Compartiment appareillage » (fig. 1.01C)
−
« Compartiment câbles » (fig. 1.01B)
−
« Compartiment commande et basse tension » (fig. 1.01A)
−
D
C
B
Les cellules DF-2 sans fonction de coupure (DF-K, DF-T et DF-C), ne sont pas concer-
nées par le compartimentage. Elles se caractérisent par la présence de (respectivement) :
dispositifs pour l'introduction du ou des câbles d'alimentation.
−
dispositifs pour l'installation de transformateurs de courant et/ou de tension.
−
dispositifs permettant la mesure de la consommation d'énergie et/ou decommandes.
−
•
Voir respectivement :
« Système d'introduction »
−
« Système transformateur »
−
« Système de mesure »
−
1-2
A
1.01
DW602211
