9.2.4.2.1 Instructions de montage
Pour les travaux de préparation et de finition, voir respectivement : « Préparatifs
du montage » et « Dernier contrôle et mise en service »
J
•

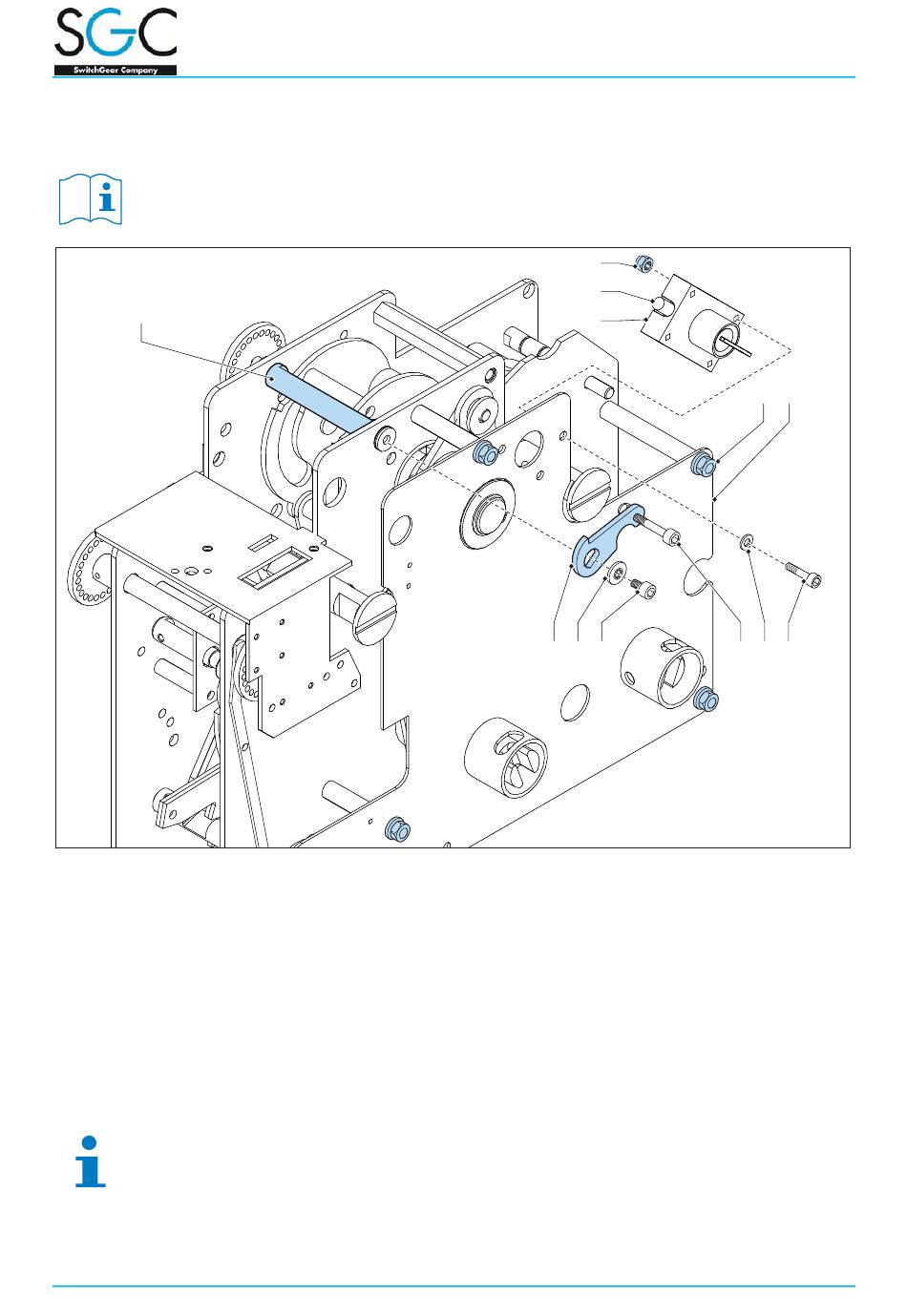

Dévisser les quatre boulons à six pans (fig. 10.57H) de la plaque avant de quelques
tours.
•
Tirer la plaque avant (fig. 10.57I) vers l'avant pour obtenir suffisamment d'espace entre
la plaque avant et la plaque arrière.
•
Monter le verrouillage à clé (fig. 10.57A) à l'aide des vis cylindriques (fig. 10.57B), les
bagues de sécurité de contact (fig. 10.57C) et les écrous à six pans autobloquants (fig.
10.57D) sur le côté arrière de la plaque avant.
•
Fixer la pièce de rallonge prémontée (fig. 10.57E) à l'aide de la vis cylindrique (fig.
10.57F) et la bague de sécurité de contact (fig. 10.57G) sur l'extrémité de l'axe de
verrouillage (fig. 10.57J).
Le côté arrondi du verrou (fig. 10.57K) doit pouvoir – par la vis cylindrique (fig.
10.57L)- faire bouger la pièce de rallonge, pour le verrouillage et le
déverrouillage de l'interrupteur.
•
Fixer la plaque avant à l'aide des quatre boulons à six pans.
DW602213
D
K
A
E G F
H
I
L C B
10.57
9-27
