4.4.3.6 Tableaux moyenne tension (1.250 A) composés de deux cellules
Les tableaux moyenne tension composés de deux cellules sont reliés par un seul double
jeu de barres.
H
C
G
F
D
E
4.4.3.6.1 Préparatifs
Veiller à ce que l'ensemble du tableau moyenne tension soit hors tension.
4.4.3.6.2 Instructions de montage
Pour le contenu de ce kit, voir le tableau.
•

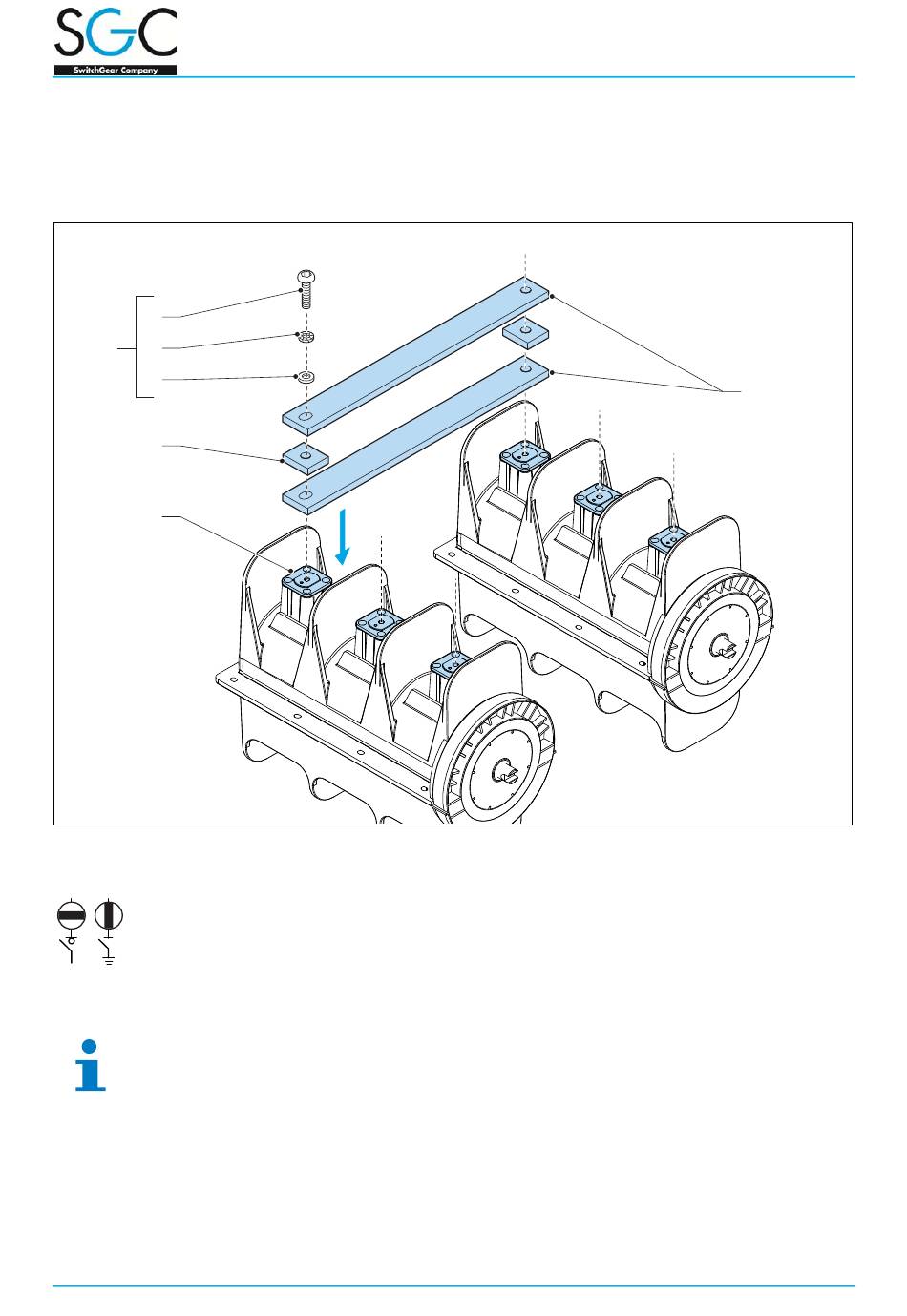

Placer les barres inférieures (fig. 4.31A) sur les contacts Cu (fig. 4.31E) des
interrupteurs.
•
Placer les pièces obturatrices (fig. 4.31D).
•
Placer les barres supérieures (fig. 4.31A) sur les pièces obturatrices.
DW602213
A
4.31
4-25
