1.3. Подключение кухонной вытяжки
В вентиляционной установке DOMEKT R 200 V (REGO 200VE) предусмотрено подключение кухонной
вытяжки (в схеме обозначено «KH»). Протянув кабель кухонной вытяжки через уплотнитель, нахо-
дящийся на стенке вентиляционной установки, необходимо его подключить к внутри находящимся
клеммам «J11» (1.3 рис.).
1.4. Подкючение внешних элементов
В зависимости от модели вентиляционной установки Domekt и комплектующих частей, на наружную
часть установки могут выводиться несколько дополнительных кабелей для подключения внешних
элементов автоматики:
• Контакты внешнего управления. Предусмотрены во всех установках Domekt. На наружную часть
установки выводится кабель (см. рис. 1.4 a), к которому может быть подключено внешнее управля-
ющее устройство (переключатель, датчик, таймер, кнопка и т. п.), то есть разомкнутые в обычном
состоянии контакты, при замыкании (закорачивании) которых будет активирована функция OVR.
Более подробное описание возможностей подключения приведено в разделах 2.6.
• Внешний щит управления. Если в установке Domekt предусмотрен водяной нагреватель или ох-
ладитель, установка комплектуется с внешним щитом управления (см. рис. 1.4 b), который соеди-
няется с ней при помощи кабеля JW1. К контактам щита подключаются некоторые перечисленные
ниже элементы.
UAB AMALVA оставляет себе право производить изменения заранее об этом не предупредив
C4.1-16-01-v1

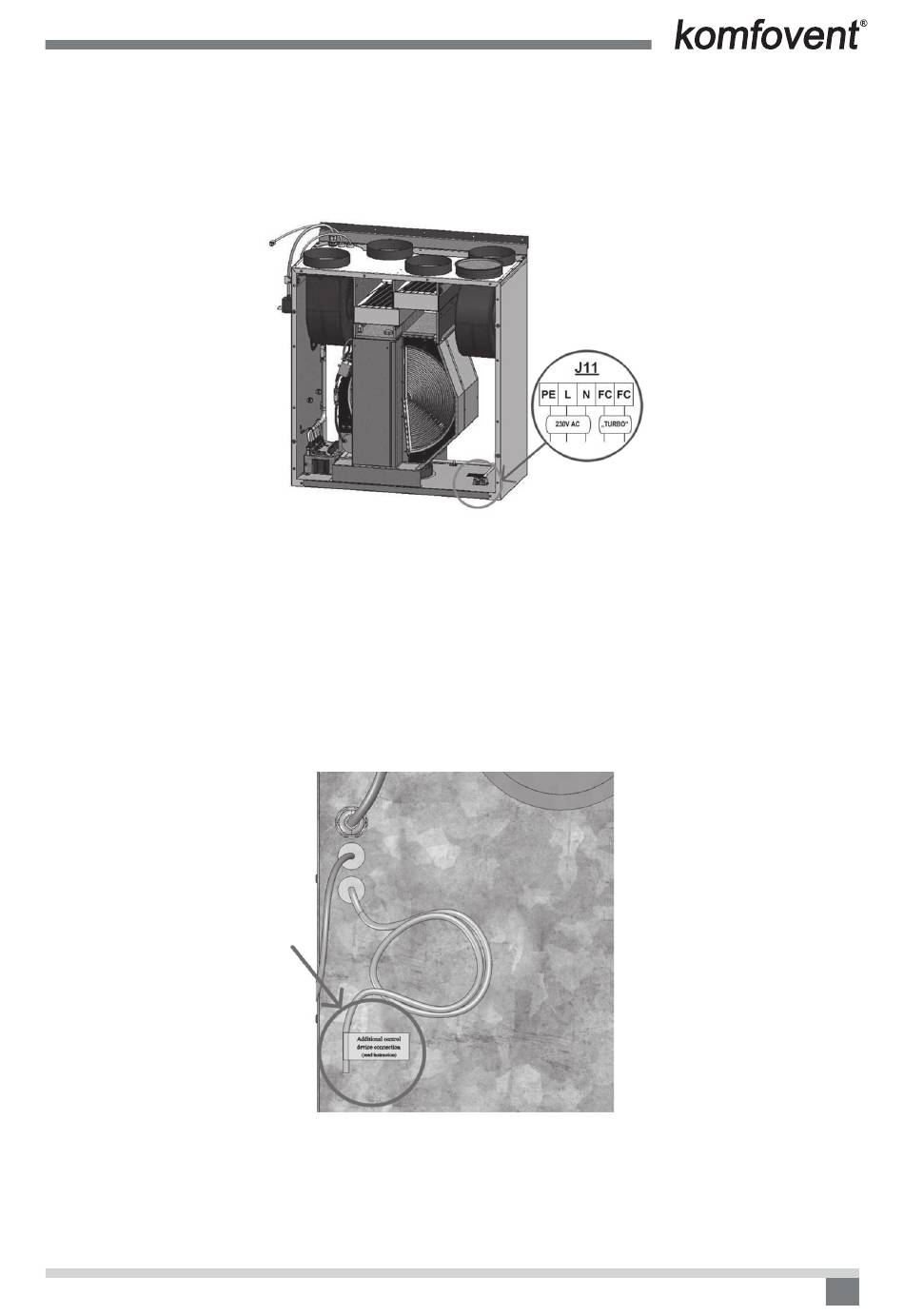

Подключение кухонной вытяжки
