• Servopohon uzatváracej klapky. Jednotky Domekt môžu byť objednané s prípravou pre pripojenie ser-
vopohonu uzatváracích klapiek. V takomto prípade je z jednotky vyvedený kábel 230V AC pre pripojenie a
ovládanie servopohonu uzatváracej klapky.
Poznámka: Pre jednotky s vodným ohrievačom je pripojenie servopohonu uzatváracej klapky navrhnuté v
externej riadiacej skrinke automaticky preto nie je potrebné dodatočné objednanie.
• Snímač teploty privádzaného vzduchu. Pri jednotkách s elektrickým ohrievačom je snímač inštalovaný
vo vnútri jednotky výrobcom. Pri jednotkách s vodným ohrievačom a chladičom je čidlo inštalované do-
datočne mimo jednotku do prívodného potrubia za ohrievač (chladič). Minimálna vzdialenosť snímača od
ohrievača ( chladiča) je dvojnásobok priemeru kruhového potrubia.
• Snímač teploty vratnej vody. Je pripojený do externej riadiacej skrinky a inštalovaný do vratného potru-
bia vody naskrutkovaním do predpripraveného otvoru. Čidlo sa odporúča tepelne izolovať.
• Pohon trojcestného ventilu. Je pripojený do externej riadiacej skrinky. Pre pohon trojcestného zmiešava-
cieho ventilu je pripravené elektrické pripojenie 24 V AC s riadiacim signálom 0...10 V DC.
• Obehové čerpadlo. Je pripojené do externej riadiacej skrinky. Pripravené je elekrické pripojenie 230 V AC.
Obehové čerpadlo sa zapína/vypína ističom QF1.
• Riadiaci signál pre vykurovanie a chladenie. Je pripojený do externej riadiacej skrinky. Štandardne
je jednotka navrhnutá pre vykurovanie s ohrievačom vody. Avšak spojením dvoch svoriek dôjde k zmene
režimu z vykurovacieho na chladiaci.

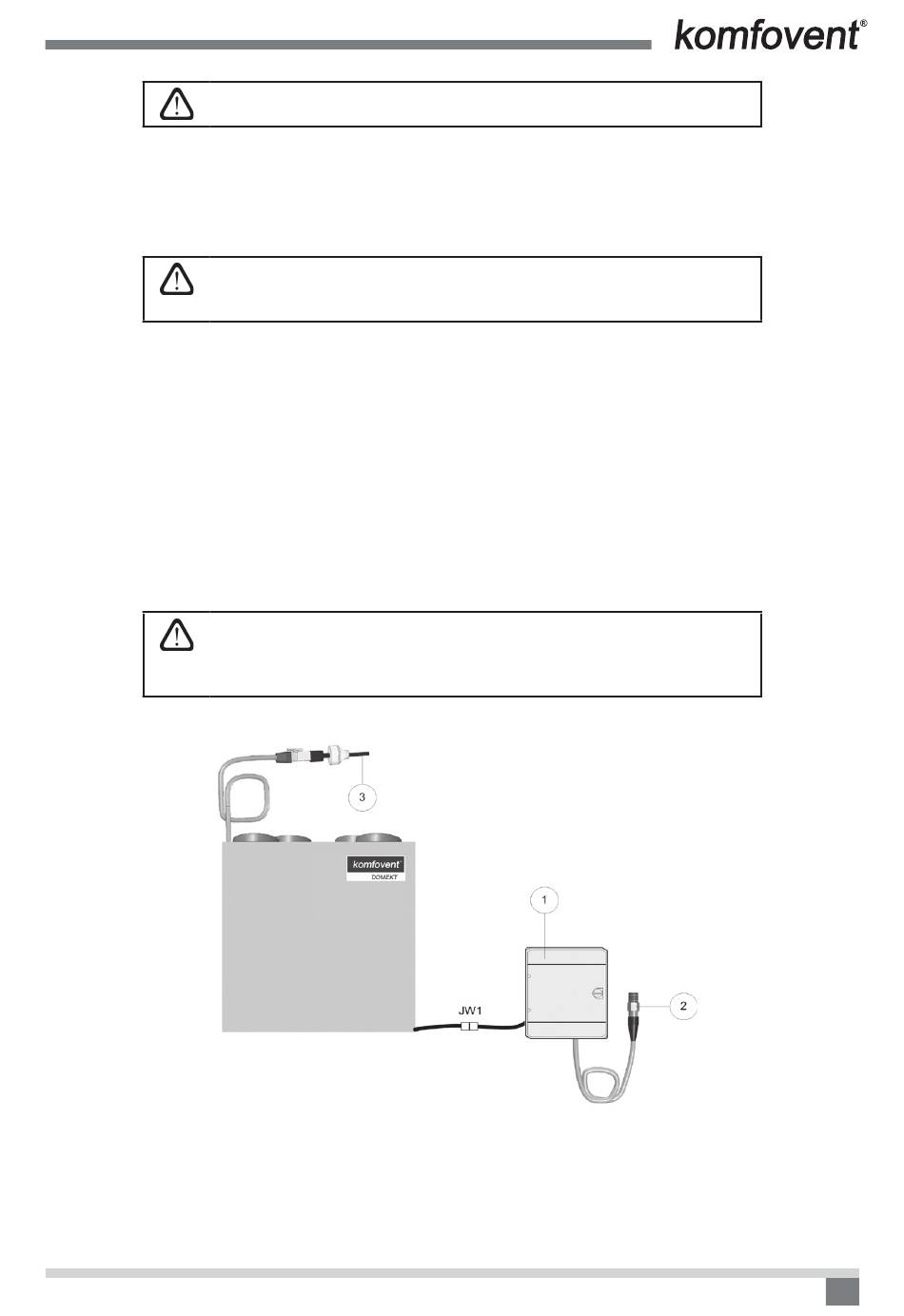

1 – externá riadiaca skrinka
2 – snímač teploty vratnej vody
3 – snímač teploty privádzaného vzduchu
UAB AMALVA si vyhradzuje právo vykonávať zmeny bez predchádzajúceho upozornenia
C4.1-16-01-v1
Schéma zapojenia externých komponentov je uvedená na vnútornej stra-
ne dvierok riadiacej skrinky.
Pre všetky jednotky s vodným ohrevom je odporúčané inštalovanie ser-
vopohonu s vratnou pružinou z dôvodu požiadavky uzatvorenia klapky v
prípade straty výpadku elektrického napájania.
Ak je jednotka prepnutá do režimu chladenia, protimrazová ochrana vý-
menníka je deaktivovaná. Z toho dôvodu, ak jednotka pracuje v režime
chladenia v zimnom období, je nutné zabezpečiť vo výmenníku ohrievač/
chladič nemrznúcu zmes.
Obrázok 1.4 b
