Réparation

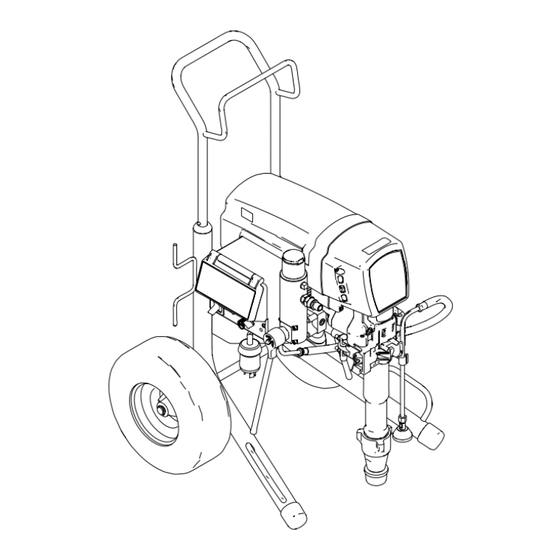

Pulvérisateurs électriques sans air Mark X
Pour la pulvérisation portable sans air de peintures et revêtements pour bâtiments.
Uniquement à usage professionnel.
Pression maximum de service de 22,7 MPa (227 bars, 3300 psi)
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ
Veuillez lire tous les avertissements et instructions
contenus dans ce manuel et dans tous les manuels
connexes. Conservez ces instructions.
Manuels connexes :
3A2575
3A2577
310894
Mark X
ti18818a
3A2597A
FR

Publicité

Table des Matières
loading

Manuels Connexes pour Graco Mark X

Sommaire des Matières pour Graco Mark X

  • Page 1 Réparation 3A2597A Pulvérisateurs électriques sans air Mark X Pour la pulvérisation portable sans air de peintures et revêtements pour bâtiments. Uniquement à usage professionnel. Pression maximum de service de 22,7 MPa (227 bars, 3300 psi) INSTRUCTIONS IMPORTANTES DE SÉCURITÉ Veuillez lire tous les avertissements et instructions contenus dans ce manuel et dans tous les manuels connexes.

  • Page 2: Table Des Matières

    Dépannage ....... . 9 Garantie standard de Graco ....30 Débit mécanique/fluide .

  • Page 3: Avertissements

    Avertissements Avertissements Les avertissements suivants concernent la configuration, l'utilisation, la mise à la terre, la maintenance et la réparation de cet équipement. Le point d'exclamation signale une mise en garde générale et le symbole de danger fait référence à des risques inhérents aux procédures. Lorsque ces symboles apparaissent dans le texte du présent manuel, veuillez vous référer à...
  • Page 4 • Ce système est capable de produire une pression de 22,7 MPa (227 bars, 3300 psi). Utilisez des pièces de rechange ou accessoires Graco pouvant supporter une pression minimum de 22,7 MPa (227 bars, 3300 psi). •...
  • Page 5 Avertissements AVERTISSEMENT RISQUES EN LIEN AVEC UNE MAUVAISE UTILISATION DE L'ÉQUIPEMENT Toute mauvaise utilisation peut provoquer des blessures graves, voire mortelles. • N'utilisez pas l'appareil si vous êtes fatigué ou sous l'influence de médicaments, de drogue ou d'alcool. • Ne dépassez pas la pression de service ou la température maximum spécifiées pour le composant le plus sensible du système.

  • Page 6: Identification Des Composants

    Identification des composants Identification des composants ti18819a Écran numérique Pompe Interrupteur MARCHE/ARRÊT Verrouillage de la gâchette/du pistolet Commande de pression ™ Corps de palier / ProConnect Pulvériser / Amorcer Tuyau de vidange Filtre Unité / Étiquette de série 3A2597A...

  • Page 7: Mise À La Terre

    Mise à la terre Mise à la terre Ne modifiez pas la prise ! Toute altération de la prise entraînerait l'annulation de la garantie. N'utilisez pas le pulvérisateur si le cordon électrique présente une fiche de terre endommagée. Cet équipement doit être mis à la terre afin de réduire le risque d'étincelle d'électricité...

  • Page 8: Procédure De Décompression

    Procédure de décompression Procédure de décompression 4. Réduisez au maximum la pression. Actionnez le pistolet pour relâcher la pression. Cet équipement reste sous pression jusqu'à ce que la pression soit libérée manuellement. Pour éviter de sérieuses blessures provoquées par du fluide sous pression (comme des injections cutanées), des éclaboussures de fluide et des pièces en mouvement, exécutez la Procédure de décompression lorsque...

  • Page 9: Dépannage

    Dépannage Dépannage Débit mécanique/fluide Exécutez la Procédure de décompression ; page 8. QUE CONTRÔLER QUE FAIRE Si la vérification est correcte, passez à Si le résultat de la vérification n'est pas correct, TYPE DE PROBLÈME la vérification suivante consultez cette colonne Le CODE XX est affiché...
  • Page 10 Dépannage QUE CONTRÔLER QUE FAIRE Si la vérification est correcte, passez à Si le résultat de la vérification n'est pas correct, TYPE DE PROBLÈME la vérification suivante consultez cette colonne Le moteur fonctionne mais pas La goupille du bas de pompe est Remplacez la goupille de la pompe si elle manque.

  • Page 11: Électrique

    Dépannage Électrique Symptôme : le pulvérisateur ne fonctionne pas, cesse de fonctionner ou ne s'arrête pas. Exécutez la Procédure de décompression ; page 8. Tenez-vous à l'écart des composants électriques ou pièces en mouvement lors des procédures de dépannage. Pour éviter toute décharge électrique lorsque les capots sont retirés pour un dépannage, attendez 5 minutes après avoir débranché...
  • Page 12 Dépannage TYPE DE PROBLÈME QUE CONTRÔLER COMMENT CONTRÔLER Le pulvérisateur ne fonctionne pas Vérifiez le capteur ou les branchements Mettez le pulvérisateur hors tension et débranchez son du tout du capteur (la carte de commandes ne alimentation. détecte pas de signal de pression). L'affichage numérique indique Vérifiez le capteur et les branchements sur la carte de CODE 3...
  • Page 13 Dépannage TYPE DE PROBLÈME QUE CONTRÔLER COMMENT CONTRÔLER Le pulvérisateur ne fonctionne pas La commande ordonne le Retirez la pompe et tentez de faire fonctionner le du tout fonctionnement du moteur mais l'axe du pulvérisateur. Si le moteur tourne, vérifiez si la pompe ou moteur ne tourne pas.
  • Page 14 L'appareil de mesure doit afficher une Le témoin d'état de la carte de résistance correcte pour chaque unité (consultez le commandes clignote 5 fois de façon tableau ci-dessous). répétée ti13140a Tableau des résistances : MARK X 10,0 k ohms 3A2597A...
  • Page 15 (consultez le tableau ci-dessous). ti13140a Tableau des résistances : MARK X 10,0 k ohms Rebranchez le connecteur du dispositif thermique sur la prise de la carte de commandes. Branchez l'alimentation, mettez le pulvérisateur sous tension et tournez le bouton de commande de 1/2 tour dans le sens horaire.

  • Page 16: Le Pulvérisateur Ne Fonctionne Pas

    Dépannage Le pulvérisateur ne fonctionne pas (reportez-vous à la page suivante pour connaître les différentes étapes) Retirez le couvercle du boîtier de commandes. Mettez le pulvérisateur Consultez l'étape 1. en marche. Surveillez le témoin Consultez l'étape 2. La tension est-elle d'état de la carte de commandes sur La tension est-elle supérieure à...
  • Page 17 Dépannage ÉTAPE 1 : ÉTAPE 2 : Branchez le cordon Branchez le cordon d'alimentation 200-240V 200-240V d'alimentation et mettez le et mettez le commutateur en commutateur en position ON position ON (marche). Raccordez (marche). Raccordez les les sondes sur l'interrupteur sondes sur l'interrupteur marche/arrêt.

  • Page 18: Le Pulvérisateur Ne S'éteint Pas

    Dépannage Le pulvérisateur ne s'éteint pas 1. Exécutez la Procédure de décompression ; 2. Retirez le couvercle du boîtier de commandes afin page 8. Laissez la vanne d'amorçage ouverte et le que le témoin d'état de la carte de commandes soit commutateur en position OFF (arrêt).

  • Page 19: Carte De Commandes Du Moteur

    Carte de commandes du moteur Carte de commandes du 6. Retirez le flexible de la barre d'alimentation. moteur Démontage ti18287a 7. Retirez le câble de mise à la terre de l'ensemble de 1. Coupez l'alimentation électrique. Attendez carte de commandes. 5 minutes que l'électricité...

  • Page 20: Potentiomètre De Réglage De Pression

    Potentiomètre de réglage de pression Potentiomètre de réglage de pression Démontage 6. Retirez le joint (115), l'écrou et le potentiomètre (82) du panneau de commandes (68). 1. Coupez l'alimentation électrique. Attendez 5 minutes que l'électricité se dissipe. Exécutez la Procédure de décompression, page 8. ti18393a 2.

  • Page 21: Capteur De Commande De Pression

    Capteur de commande de pression Capteur de commande de pression Démontage Installation 1. Installez le capteur et le joint torique dans le bloc de vannes. Serrez à un couple de 3,9 - 5,0 N•m (35 - 45 po-lb). 2. Appuyez sur la languette du connecteur du capteur 1.

  • Page 22: Remplacement Du Carter D'entraînement Et Du Corps De Palier

    1. Coupez l'alimentation électrique. Attendez 5 minutes que l'électricité se dissipe. Exécutez la ti15888a Procédure de décompression, page 8. Modèles Mark X 2. Retirez la Pompe, page 24. Installation REMARQUE : assurez-vous que la roue dentée et les rondelles de butée sont en place. Graissez les dents de la roue dentée à...

  • Page 23: Remplacement Du Moteur

    Remplacement du moteur Remplacement du moteur Démontage 5. Retirez les câbles du moteur du déflecteur de lame puis retirez le déflecteur. 6. Desserrez les deux écrous (19) et les vis (23) du côté de la commande. 1. Coupez l'alimentation électrique. Attendez 5 minutes que l'électricité...

  • Page 24: Remplacement Du Bas De Pompe

    Remplacement du bas de pompe Remplacement du bas de 7. Manœuvrez le levier en poussant vers l'avant. pompe Démontage 8. Sortez l'étrier de son logement. 1. Rincez la pompe. 2. Arrêtez la pompe avec la tige de piston dans sa position la plus basse.
  • Page 25 6. Appuyez sur le levier pour le serrer et remettez le verrou du levier en position verrouillée. 7. Fixez le flexible de vidange sur le pulvérisateur. 8. Remplissez la pompe de liquide TSL Graco jusqu'à ce que le liquide déborde par-dessus le joint. ti5492b 2.

  • Page 26: Réparation Du Clapet Anti-Retour

    Réparation du clapet anti-retour Réparation du clapet anti-retour 6. Remplacez les joints toriques (3c), le logement de bille (1), la bille en céramique (3b), le siège (3d) et le logement de siège (2). 1. Rincez la pompe. Coupez l'alimentation électrique. Attendez 5 minutes que l'électricité...
  • Page 27 Réparation du clapet anti-retour 10. Vérifiez si le verrouillage du loquet est en position 12. Remplissez la pompe de liquide TSL Graco jusqu'à verrouillée. ce que le liquide déborde par-dessus le joint. ti6204a ti18421a 11. Fixez le flexible de vidange sur le pulvérisateur.

  • Page 28: Plans De Câblage

    Plans de câblage Plans de câblage Unités Mark X : 'LJLWDO 'LVSOD\ 3RWHQWLRPHWHU 3UHVVXUH 7UDQVGXFHU EOXH EODFN 212)) 6ZLWFK 0RWRU 7KHUPDO /HDGV JUHHQJURXQG 6ZLWFK ZKLWH EODFN 0RWRU 3RZHU 3OXJ ti18786a 0RWRU 6HQVRU /HDGV 3A2597A...

  • Page 29: Remarques

    Remarques Remarques 3A2597A...

  • Page 30: Garantie Standard De Graco

    Graco garantit que tout l'équipement mentionné dans le présent document, fabriqué par Graco et portant son nom est exempt de défaut de matériel et de fabrication à la date de la vente à l'acheteur et utilisateur initial. Sauf garantie spéciale, élargie ou limitée, publiée par Graco, Graco réparera ou remplacera, pendant une période de douze mois à...
