Fonctionnement
™

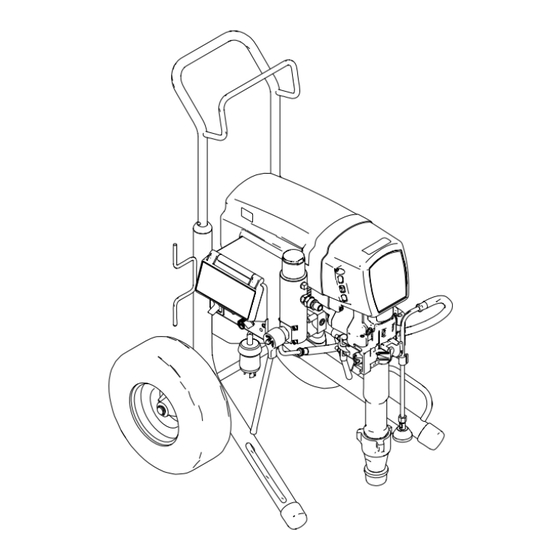

Mark X
- Pulvérisateur électrique robuste haute pression sans air de peintures et d'enduits pour bâtiments -
Modèles :
24F009 - 240 V NA
24F010 - 240 V Fil européen
24F011 - 240 V Multifil européen
Pression de service maximum : 228 bars (22,8 MPa, 3300 psi)
Importantes instructions de sécurité
Lisez tous les avertissements et instructions
de ce manuel. Sauvegardez ces instructions.
3A1116
309495
309277 (Modèles internationaux)
310894 (Modèles américains)
309640
Homologations
de l'agence
24F010
24F011
3A1089A
FRA
ti15814a
Table des Matières
Manuels Connexes pour Graco Mark X
Sommaire des Matières pour Graco Mark X
- Page 1 Fonctionnement ™ Mark X 3A1089A - Pulvérisateur électrique robuste haute pression sans air de peintures et d’enduits pour bâtiments - Modèles : 24F009 - 240 V NA 24F010 - 240 V Fil européen 24F011 - 240 V Multifil européen Pression de service maximum : 228 bars (22,8 MPa, 3300 psi) Importantes instructions de sécurité...
-
Page 2: Table Des Matières
Dimensions ......19 Garantie standard de Graco ....20... -
Page 3: Mises En Garde
Mises en garde Mises en garde Les avertissements suivants ont trait à la configuration, l’utilisation, la mise à la terre, l’entretien et la réparation de ce matériel. Le point d’exclamation vous renvoie à une mise en garde générale et le symbole de danger fait référence à... - Page 4 • Ce système est capable de produire une pression de 3 300 psi. Utiliser les pièces de remplacements ou accessoires Graco qui sont classifiés avec un minimum de 3 300 psi. • Toujours verrouiller la détente à chaque arrêt de la pulvérisation. Vérifier que le verrouillage de la détente fonctionne correctement.
- Page 5 • Ne modifiez pas cet équipement. • Utilisez le matériel uniquement aux fins auxquelles il est destiné. Pour en savoir, appelez votre distributeur Graco. • Écartez les flexibles et câbles électriques des zones de circulation, des bords coupants, des pièces en mouvement et des surfaces chaudes.
-
Page 6: Mise À La Terre
Relier le fil de terre du seau métallique à une véritable terre telle qu’une conduite d’eau. Tous les cordons électriques des pulvérisateurs de Graco ont un fil de terre pour réduire le risque d’une décharge statique ou électrique. 5. Placer le seau sur une surface à la terre, telle qu’une surface en béton armé, et non sur des... -
Page 7: Modèles Nord-Américains 240 V
à une véritable terre telle qu’une conduite d’eau. Tous les cordons électriques des pulvérisateurs de Graco ont un fil de terre pour réduire le risque d’une décharge statique ou électrique. ti5851a 5. Placer le seau sur une surface à la terre, telle qu’une ti11376a surface en béton armé, et non sur des matières non... -
Page 8: Identification Du Composant
Identification du composant Identification du composant ti15815a Affichage Commutateur 10/14 A (modèles européens uniquement) Interrupteur MARCHE/ARRÊT Régulation de la pression Vanne d’amorçage/de pulvérisation Verrouillage de la détente Tuyau de vidange Pompe Sortie produit Étiquette avec le modèle et le numéro de série 3A1089A... -
Page 9: Configuration
Configuration Configuration Remplir l’écrou du presse-étoupe de liquide TSL pour empêcher une usure prématurée. Le faire à chaque pulvérisation. Brancher un flexible type airless de 15 m sur le pulvérisateur. Bien serrer. REMARQUE : Modèles 24F009 : retirer l’adaptateur du flexible de 13 mm. Modèles ti7301a Couper le courant électrique. -
Page 10: Démarrage
Démarrage Démarrage 5. Appuyer le pistolet contre un seau de rinçage métallique mis à la terre. Actionner le pistolet et augmenter la pression du produit jusqu’à moitié. Rincer durant 1 minute. 1. Régler la régulation de pression au niveau le plus bas. ti4271a 6. -
Page 11: Montage De La Buse De Pulvérisation
Démarrage Montage de la buse Tenir le pistolet perpendiculaire à la surface à peindre et de 10 à 12 pouces de celle-ci. de pulvérisation Faire des mouvements d’avant en arrière. Chevaucher de 50 %. Actionner le pistolet avant d’initier un mouvement et relâcher la Insérer le cylindre de tête dans la protection (pointes gâchette une fois le mouvement terminé. -
Page 12: Système De Suivi Numérique
Système de suivi numérique Système de suivi numérique Fonctionnement Menu principal Appuyer brièvement sur le bouton DTS pour passer à Job litres x 10 (ou gallons). Remarque : JOB s’affiche un instant, puis Appuyer un coup bref pour passer à l’affichage suivant. -
Page 13: Menu Secondaire
à zéro. 3. Le modèle du pulvérisateur s’affiche pendant un instant (ex. : MARK X). Puis SERIAL NUM apparaît suivi du numéro de série (ex. 00001) 7. Appuyer un bref instant pour passer à... -
Page 14: Décompression
Décompression Décompression Nettoyage 1. Effectuez la Décompression, étapes 1 à 4, page 14. Sortir la pompe de la peinture et la plonger dans le produit de rinçage. 1. Coupez le courant électrique. Attendre 30 secondes que la tension se dissipe. 2. - Page 15 Nettoyage 5. Approcher le pistolet du seau à déchets, l’appuyer 10. Démonter les filtres du pistolet et du pulvérisateur, contre le seau et actionner le pistolet pour rincer si existants. Nettoyez-le et inspectez-le. Installer soigneusement le pulvérisateur. Relâcher les filtres. la gâchette et VERROUILLER la gâchette.
-
Page 16: Schéma De Câblage
Schéma de câblage Schéma de câblage Modèle 24F009 Thermal Switch Digital Display Potentiometer Motor Pressure Transducer Black Motor Leads Motor Sensor Leads Black ON/OFF Switch Filter Coil Blue Black White ti15908a Green / Ground Power Plug 3A1089A... -
Page 17: Modèle 24F010
Schéma de câblage Modèle 24F010 Thermal Switch Digital Display Potentiometer Motor Pressure Transducer Black Motor Leads 10/14 AMP Switch Motor Sensor Leads Black Blue Filter Coil Blue ON/OFF Switch Brown ti15833a Blue Brown + Power Plug Green / Ground 3A1089A... -
Page 18: Modèle 24F011
Schéma de câblage Modèle 24F011 7KHUPDO 6ZLWFK 'LJLWDO 'LVSOD\ 3RWHQWLRPHWHU 0RWRU 3UHVVXUH 7UDQVGXFHU %ODFN 0RWRU /HDGV $03 6ZLWFK 0RWRU 6HQVRU /HDGV %ODFN %OXH )LOWHU &RLO %OXH 212)) 6ZLWFK %URZQ ti16080a %OXH %URZQ 3RZHU 3OXJ *UHHQ *URXQG 3A1089A... -
Page 19: Caractéristiques Techniques
Caractéristiques techniques Caractéristiques techniques Moteur électrique Alimentation électrique 240 V CA, 50/60 Hz, 14 A W (HP) 2000 (4.0) Pression de service maximale 228 bar (22,8 MPa, 3300 psi) Niveau de bruit Puissance acoustique 100 dBa selon ISO 3744 Pression acoustique 86 dBa Mesuré... -
Page 20: Garantie Standard De Graco
Graco garantit que tout le matériel mentionné dans le présent document et fabriqué par Graco et portant son nom est exempt de défaut matériel et de fabrication à la date de la vente à l’acheteur et utilisateur initial. Sauf garantie spéciale, élargie ou limitée, publiée par Graco, Graco réparera ou remplacera, pendant une période de douze mois à...
