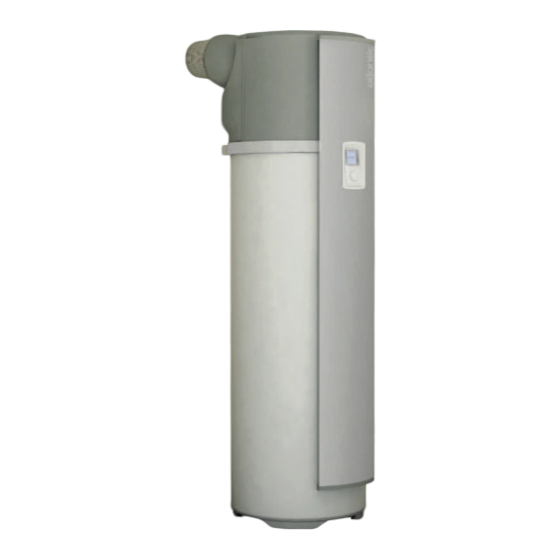

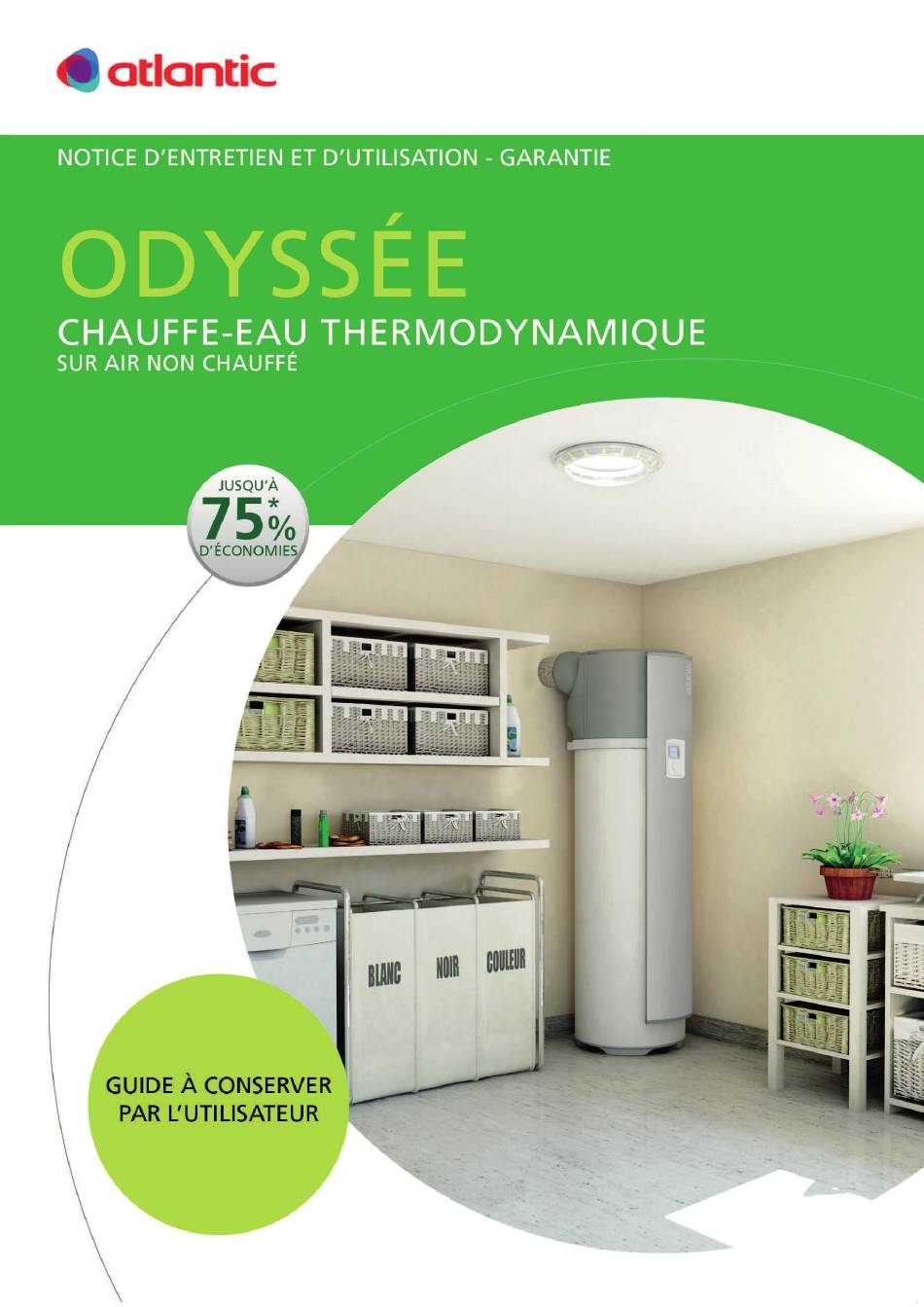

Atlantic ODYSSEE Notice D'entretien

Masquer les pouces Voir aussi pour ODYSSEE:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

Publicité

Table des Matières
loading

Manuels Connexes pour Atlantic ODYSSEE

Sommaire des Matières pour Atlantic ODYSSEE

  • Page 3 Manuel à conserver, même après l'installation du produit. AVERTISSEMENTS Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.

  • Page 4: Avertissements

    AVERTISSEMENTS laisser au-dessous des extrémités des tubes du chauffe-eau un espace libre de 300 mm jusqu’à 100L et 480mm pour les capacités supérieures. Les dimensions de l’espace nécessaire chapitre «Installation». RACCORDEMENT HYDRAULIQUE Installer obligatoirement à l’abri du gel un organe de sécurité (ou tout autre dispositif limiteur de pression), neuf, de dimensions 3/4"...

  • Page 5: Table Des Matières

    Installation Utilisation Entretien Garantie Présentation Sommaire Présentation du produit ....................Recommandations importantes .................4 Contenu de l’emballage ....................4 Manutention ........................5 Principe de fonctionnement ..................5 Caractéristiques techniques ..................6 Dimensions ........................7 Accessoires ........................8 Installation ................................9 ........11 ........13 ...................15 Mise en place du produit ...................15 Raccordement hydraulique ..................16...

  • Page 6: Présentation Du Produit

    Installation Utilisation Entretien Garantie Présentation Présentation du produit Recommandations importantes Consignes de sécurité 1-1. Les travaux d’installation et de mise en service sur les chauffe-eau thermodynamiques peuvent pré- senter des dangers en raison de hautes pressions et de pièces sous tension électrique. Les chauffe-eau thermodynamiques doivent être installés, mis en service et entretenus par un per- Transport et stockage 1-2.

  • Page 7: Manutention

    Installation Utilisation Entretien Garantie Présentation Manutention Pour incliner le chauffe-eau, utiliser la poignée pour la manutention avec un diable par exemple poignées supérieures ou les poignées inférieures et les poignées supérieures. du chauffe-eau. Principe de fonctionnement Le chauffe-eau thermodynamique utilise l’air extérieur Air aspiré...

  • Page 8: Caractéristiques Techniques

    Présentation Installation Utilisation Entretien Garantie Caractéristiques techniques Chauffe-eau 270 litres 200 litres Dimensions H 2060 x l 600 x P 701 H 1714 x l 600 x P 701 Poids à vide Capacité de la cuve Raccordement eau chaude /eau froide ‘’...

  • Page 9: Dimensions

    Installation Utilisation Entretien Garantie Présentation Dimensions 270 litres 200 litres 2060 mm 1714 mm B Hauteur de la commande 1487 mm 1157 mm 1534 mm 1202 mm D Hauteur de la sortie eau chaude 1303 mm 957 mm 303 mm 303 mm F Profondeur totale 701 mm...

  • Page 10: Accessoires

    Présentation Installation Utilisation Entretien Garantie Accessoires non fournis) Silencieux ( peut être raccordé directement sur le chauffe-eau ou utilisé avec les gaines Ø 160 mm Conduit semi rigide calorifugé 2 m Ø 160 mm gainée) Coude PEHD 90° Ø 160 mm Gaine PEHD Ø...

  • Page 11: Entretien

    Installation Présentation Utilisation Entretien Garantie Installation - Non gainée Intérieur/Intérieur - Gainage Extérieur/Extérieur - Gainage Intérieur/Extérieur l’indice de protection IP X1B, en accord avec les exigences de la NFC 15-100. Le plancher doit tenir une charge de 400 kg minimum ( surface sous le chauffe-eau Intérieur/Intérieur tation.

  • Page 12: Utilisation

    Présentation Utilisation Entretien Garantie Installation aspiration de l'air re- et une perte de performance du chauffe-eau. jeté) 100 mm mini 400 mm 400 mm mini mini Hauteur totale mini sol/plafond Une bouche est orientée vers le dessus. 300 mm mini 400 mm mini Hauteur totale mini...
  • Page 13 Présentation Utilisation Entretien Garantie Installation gainage Extérieur/Extérieur 6 0 0 m m 1 2 0 m m m in i T > 1°C Extérieur/Extérieur ( voir chapitre «Mise en service» Local conseillé : volume habitable (les déperditions thermiques du chauffe-eau ne sont pas per- dues), à...
  • Page 14 Présentation Utilisation Entretien Garantie Installation 2-1. Vues de dessus non protégées Grilles murales de la pluie : protégées Grilles murales de la pluie : les ailettes doivent impérativement être orien- les ailettes doivent être orientées vers le tées vers le bas. 500 mm mini 368 mm 400 mm mini...
  • Page 15 Présentation Utilisation Entretien Garantie Installation gainage Intérieur/Extérieur 1 2 0 m m 6 0 0 m m m in i tation. Intérieur/Extérieur ( voir chapitre "Mise en service" Local conseillé = enterré ou semi enterré, pièce où la température est supérieure à 10° C toute l’année.
  • Page 16 Présentation Utilisation Entretien Garantie Installation non gainée 100 mm mini 400 mm mini Hauteur totale mini 120 mm mini sol/plafond 100 mm mini 400 mm mini 120 mm mini ) est orientée vers le dessus. non gainée 300 mm mini Hauteur totale mini sol/plafond 120 mm...

  • Page 17: Mise En Place Du Produit

    Présentation Utilisation Entretien Garantie Installation Chauffe-eau puisant l’air d’une pièce chauffée. Raccordement sur la VMC. Raccordement sur les combles. Gainage sur l’air extérieur à l’aspiration et refoulement de l’air frais à l’intérieur du local. Raccordement à un puits canadien. Chauffe-eau installé dans un local contenant une chaudière à tirage naturel et gainé sur l’exté- rieur au rejet uniquement.

  • Page 18: Raccordement Eau Froide

    Présentation Utilisation Entretien Garantie Installation L’entrée d’eau froide est repérée par une collerette bleue et la sortie d’eau chaude par une collerette Pour les régions où l’eau est très calcaire (Th>20°f), il est recommandé de traiter celle-ci. Avec un adoucisseur, la dureté de l’eau doit rester supérieure à 15°f. L’adoucisseur n’entraîne pas de déroga- tion à...
  • Page 19 Présentation Utilisation Entretien Garantie Installation Raccordement eau chaude 6-2. réglé en fonction des performances du matériau utilisé. 6-3. du produit. Fixer le clip de serrage sur le tuyau recouvrement du tube et du collecteur.
  • Page 20 Présentation Utilisation Entretien Garantie Installation Dans le cas d’un gainage, il est impératif d’opter pour des gaines d’air isolées, diamètre 160mm. Il est fortement déconseillé d’utiliser des gaines souples. Il est impératif d’utiliser les accessoires fournis avec le chauffe-eau thermodynamique. nécessaire de paramétrer la régulation en de l’air ne doit pas dépasser 150 Pa respectées.
  • Page 21 Présentation Utilisation Entretien Garantie Installation Mise en place de l’accessoire raccord pour gaine 7-2. Monter les raccords Retirer les grilles en Dévisser les vis de pour gaines en effectuant effectuant un mouvement blocage des grilles. un mouvement de 1/4 de de 1/4 de tour dans le sens tour dans le sens horaire et anti-horaire.

  • Page 22: Remplissage Du Chauffe-Eau

    Présentation Utilisation Entretien Garantie Installation Remplissage du chauffe-eau 9-1. Ouvrir le ou les robinets d’eau chaude. Ouvrir le robinet d’eau froide situé sur le groupe de sécurité ( s’assurer que la vanne de vidange du groupe est en position fermée). Après écoulement aux robinets d’eau chaude, fermer ceux-ci.
  • Page 23 Présentation Utilisation Entretien Garantie Installation 9-3. (si non effectués à la première mise en service) Paramétrages Date et heure Régler le jour puis Plages de fonctionnement électrique en fonction du besoin en eau chaude. Mise en marche de la Pompe A Plage de fonctionnement (voir schémas sur la couverture) Creuses au tableau électrique en...
  • Page 24 Présentation Utilisation Entretien Garantie Installation 9-4. (si non effectués à la première mise en service) Appuyer et en même temps MENU. Pour sortir du mode installateur, procéder de la même façon ou attendre Faire un demi tour vers la droite 30 secondes.
  • Page 25 Présentation Utilisation Entretien Garantie Installation 9-5. Appuyer et en même temps Effectuer les vérifications Actionneurs Tests Faire un demi tour vers la droite Pour sortir, retourner dans MENU. T la droite tout en appuyant sur MENU (ou attendre 10 minutes). Démarrage du ventilateur Compresseur puis du compresseur.
  • Page 26 Présentation Utilisation Entretien Garantie Installation Choix du mode de fonctionnement 9-6. Mode En mode AUTO , le chauffe-eau analyse les consommations sur les jours ECO. Le chauffe-eau privilégie le fonctionnement avec la pompe à chaleur seule. Cependant, si les températures d’air sont hors plages de fonctionnement, l’appoint électrique sera sélectionné...

  • Page 27: Utilisation

    Utilisation Présentation Installation Entretien Garantie Utilisation Panneau de commandes Visualiser les informations Suivre les instructions Accéder aux réglages Verrouiller les réglages Naviguer Diminuer/Augmenter les valeurs Revenir à l’écran précédent Marche forcée enregistrée. Absence enregistrée/Absence en cours. Attente...
  • Page 28 Utilisation Présentation Installation Entretien Garantie Accéder Naviguer dans MENU aux Réglages Valider Diminuer les Augmenter les valeurs valeurs Régler le nombre de jours de fonctionnement du BOOST (de 1 à 7). Arrêter le BOOST compte. Choisir le mode de fonctionnement Sélectionner Auto ou Manuel (voir paragraphe "Les modes de...
  • Page 29 Présentation Installation Entretien Garantie Utilisation des 7 derniers jours, des 12 derniers mois, depuis la mise en service. Permet de visualiser la consommation énergétique en kw/h, des derniers jours, des derniers mois, des dernières années. Permet de visualiser tous les réglages enregistrés dans le chauffe-eau. Date et heure les minutes.

  • Page 30: Présentation Installation

    Utilisation Présentation Installation Entretien Garantie 4-1. Le chauffe-eau : Analyse les consommations et adapte la production d’eau chaude aux besoins pour optimiser confort et économies. Anticipe des besoins plus importants pour assurer un confort optimal. Économise tout seul quand vous êtes absent. 4-2.

  • Page 31: Entretien - Maintenance Et Dépannage

    Entretien Présentation Installation Utilisation Garantie Entretien - Maintenance et Dépannage Une vidange du chauffe-eau est nécessaire dans le cas où le mode absence ne peut être utilisé ou dès lors que l’appareil est mis hors tension. Procéder de la façon suivante : Couper l’alimentation électrique Fermer l’arrivée d’eau froide au groupe de sécurité...
  • Page 32 Entretien Présentation Installation Utilisation Garantie Entretien par le professionnel 2-2. supérieur. Retirer le bouchon inférieur en le tirant vers le bas. capot. Remonter le capot de 5cm environ. Avec les pouces, exercer une pression de attention au câble de la commande Retirer les quatre vis du capot avant de la pompe à...

  • Page 33: Entretien Par Le Professionnel Frigoriste

    Présentation Installation Utilisation Garantie Entretien Entretien par le professionnel frigoriste 2-3. Fréquence Comment pompe à chaleur Les éléments de la pompe Tous les 2 ans * à chaleur les 2 vitesses et de la vanne de dégivrage. et de produits non abrasifs et non corrosifs. Tous les 5 ans ou si doute sur mique.

  • Page 34: Diagnostic De Panne

    Présentation Entretien Installation Utilisation Garantie Diagnostic de panne 4-1. Le diagnostic de dépannage est accessible dans le MENU INSTALLATEUR . Appuyer et en même temps MENU. Faire Tests Assistant Erreur un demi tour vers la droite Pour sortir, revenir au MENU. T droite tout en appuyant sur MENU (ou attendre 10 minutes).
  • Page 35 Présentation Installation Utilisation Garantie Entretien Code Cause Diagnostic et dépannage Err 21 Arrêt de la PAC (temp. d'aspira- défectueuse tion non maîtrisée) : (mesure <-20°C ou >70°C). entrant) et T02 (évaporateur) ne sont élec. à consigne pas croisées (physiquement ou sur le faisceau).
  • Page 36 Entretien Présentation Installation Utilisation Garantie Code Cause Diagnostic et dépannage Err 29 Température refoulement Arrêt de la PAC. compresseur trop élevée. avec appoint électrique à gène . consigne. aspiré et de l'air refoulé. appoint électrique. Err 30 Pompe à chaleur fonctionne Arrêt de la PAC.
  • Page 37 Présentation Installation Utilisation Garantie Entretien Panne constatée Cause possible Diagnostic et dépannage Quantité d'eau chaude eau. Manuel. Fuite sur le réseau eau chaude. Peu de débit au robinet Filtre du groupe de sécurité d’eau chaude. encrassé. Chauffe-eau entartré. Détartrer le chauffe-eau. Perte d’eau en continu au Remplacer le groupe de sécurité.
  • Page 38 Entretien Présentation Installation Utilisation Garantie 4-3. Pour toute commande auprès d’un distributeur de la marque, préciser le type exact du chauffe-eau et son numéro de série relevés sur la plaque signalétique située au-dessus de la sortie eau chaude. Normes, label de qualité Marque commerciale Code : MADE IN FRANCE...
  • Page 39 Présentation Installation Utilisation Garantie Entretien pour l'ouverture du capot, voir paragraphe "Entretien" Les pièces détachées peuvent être commandées par le professionnel directement sur le Portail de Services accessible sur le Site Internet de la marque. Capot de façade Condensateur compresseur Jacquette isolante compresseur Compresseur Carter arrière équipé...

  • Page 40: Garantie

    Garantie Présentation Installation Utilisation Entretien Garantie Champ d’application de la garantie Sont exclues de cette garantie les défaillances dues à : Dégâts divers provoqués par des chocs ou des chutes au cours des manipulations après départ usine. Positionnement de l’appareil dans un endroit soumis au gel ou aux intempéries (am- biances humides, agressives ou mal ventilées).

  • Page 41: Conditions De Garantie

    Garantie Présentation Installation Utilisation Entretien Conditions de garantie Le chauffe-eau doit être installé par une personne habilitée conformément aux règles de l’art, aux normes en vigueur et aux prescriptions de nos services techniques. Il sera utilisé normalement et régulièrement entretenu par un spécialiste. Dans ces conditions, notre garantie s’exerce par échange ou fourniture gratuite à...

  • Page 42: Utilisation Entretien

    Garantie Présentation Installation Utilisation Entretien Avant démontage de l’appareil mettre celui-ci hors tension et procéder à sa vidange. l’appareil. Le GWP ( ) du R134a est de 1350. Global Warming Potential Déclaration de conformité Cet appareil est conforme aux directives suivantes : 2006/95/CE concernant la basse tension 1999/5/CE concernant la R&TTE Désignation :...
