Système de micro sans fil de la série RM
Manuel de référence
Point d'accès pour microphone

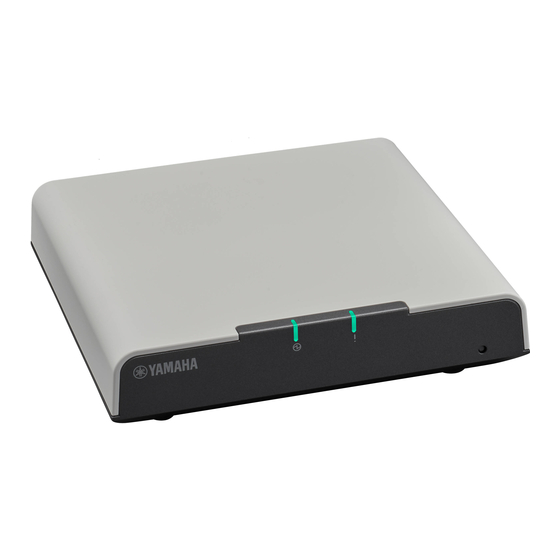

RM-WAP-8
Microphone sans fil
RM-WOM RM-WDR RM-WGL RM-WGS
Chargeur pour microphones
RM-WCH-8

TABLE DES MATIÈRES

INTRODUCTION....................................................................................................................................................................1
Informations ............................................................................................................................................................................................. 1
CONFIGURATION .................................................................................................................................................................2
COMMANDES ET CONNECTEURS ...................................................................................................................................12
RM-WAP-8............................................................................................................................................................................................. 12
RM-WOM RM-WDR .............................................................................................................................................................................. 14
RM-WGL RM-WGS ............................................................................................................................................................................... 16
RM-WCH-8 ............................................................................................................................................................................................ 17
INTERFACE GRAPHIQUE WEB.........................................................................................................................................19
Structure de RM-WAP Device Manager ................................................................................................................................................ 19
Fonctions de RM-WAP Device Manager ............................................................................................................................................... 21
SPÉCIFICATIONS PRINCIPALES ......................................................................................................................................39
RM-WAP-8............................................................................................................................................................................................. 39
RM-WOM RM-WDR RM-WGL RM-WGS .............................................................................................................................................. 40
RM-WCH-8 ............................................................................................................................................................................................ 42
INTRODUCTION
Nous vous remercions d'avoir acheté des produits du système de micro sans fil de la série RM de Yamaha. Ce document fournit des
informations détaillées sur les fonctions et les caractéristiques techniques du produit, ainsi que sur l'interface graphique Web. Pour une
utilisation correcte et en toute sécurité des produits, prenez soin de lire attentivement ce manuel, ainsi que le Mode d'emploi (fourni avec
chaque produit).
Informations
• Les illustrations et les captures d'écran figurant dans ce manuel servent uniquement à expliciter les instructions.
• Les noms de société et les noms de produit mentionnés dans ce manuel sont des marques commerciales ou des marques déposées
de leurs sociétés respectives.
• Nous n'avons de cesse d'améliorer les logiciels de nos produits. Il est possible de télécharger la dernière version sur le site Web de Yamaha.
• Ce document repose sur les dernières caractéristiques techniques au moment de la publication. Il est possible de télécharger la
dernière version sur le site Web de Yamaha.
• La reproduction de ce manuel, en tout ou en partie, sans autorisation préalable est interdite.
• Dans ce manuel, le point d'accès pour microphone est désigné par le terme « point d'accès », le microphone sans fil par le terme
« micro » et le chargeur pour microphones par le terme « chargeur ».
Manuel de référence du système de micro sans fil de la série RM
1
