3.1
Connexions/ affichages/ boutons

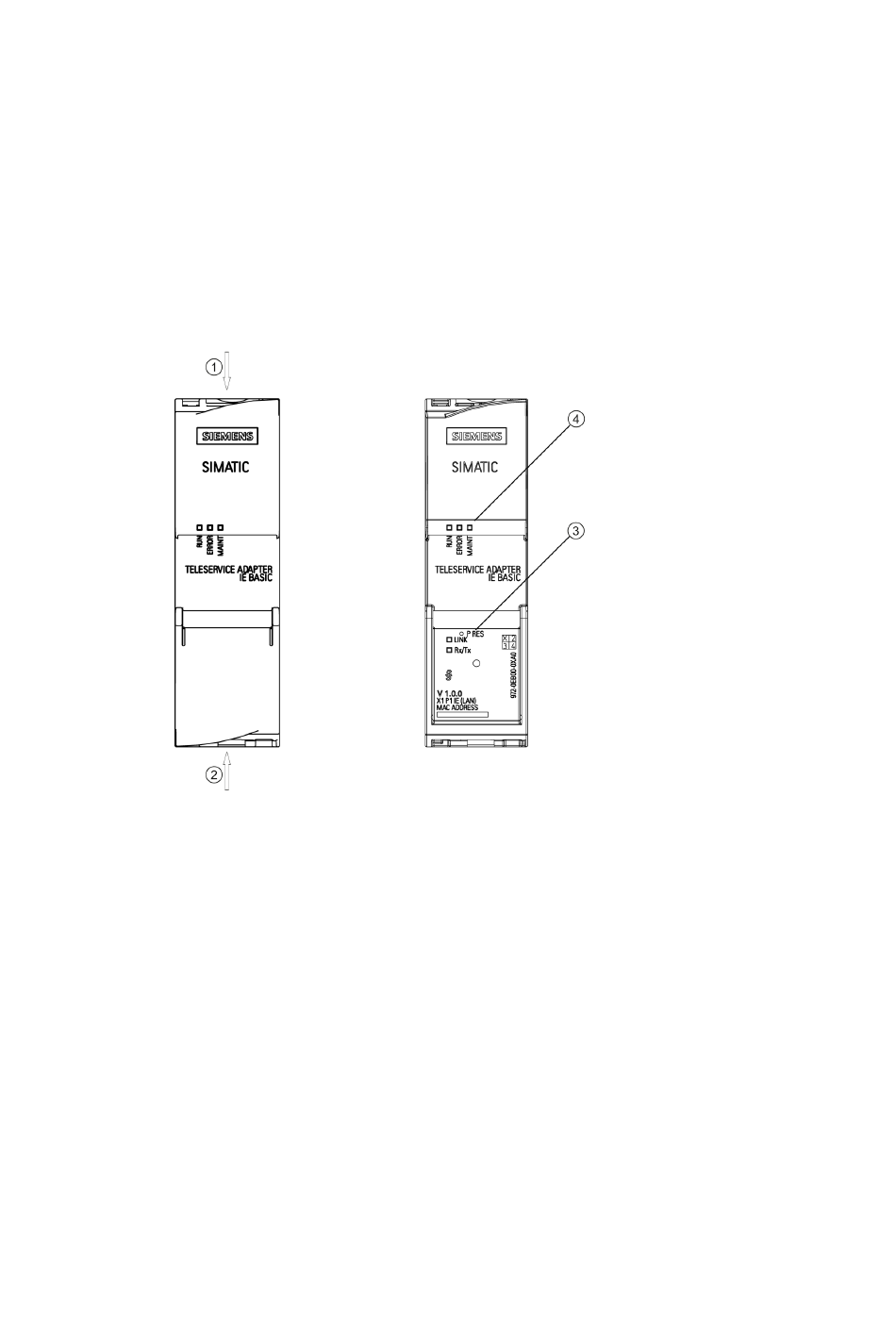

La figure suivante montre le TS Adapter IE Basic avec volet frontal fermé (à gauche) et volet
frontal ouvert (à droite) :
①
②
③
④
Figure 3-1
TS Adapter IE Basic
Manuel, 08/2014, A5E02615141-03
Connecteur d'alimentation
Interface Ethernet RJ45
Bouton P RES pour la réinitialisation du paramétrage
LED RUN, ERROR et MAINT
TS Adapter IE Basic
3
19
