Dispositif de réglage de la puissance réactive :
Port série (en option)

Adresse des appareils

Si plusieurs appareils
sont raccordés par le
biais du port RS485,
un appareil maître
(PC, SPS) ne peut les
distinguer que sur la base de leur adresse. C'est la raison
pour laquelle, au sein d'un réseau, chaque Prophi doit
présenter une adresse distincte.
Si le protocole Profibus est sélectionné, il est possible
de régler les adresses des appareils dans la plage comprise
entre 0 et 126. Si le protocole Modbus est sélectionné,
il est possible de régler les adresses des appareils dans
la plage comprise entre 0 et 255.
L'adresse des appareils peut être appelée et modifiée dans
le menu de la programmation étendue.
Exemple : Modifier l'adresse d'un appareil
Ave c l a t o u c h e 3 ,
f a i r e d é f i l e r l a
programmation étendue
j u s q u ' à a t t e i n d r e
l'adresse de l'appareil.
Avec la touche 1, confirmer la sélection.

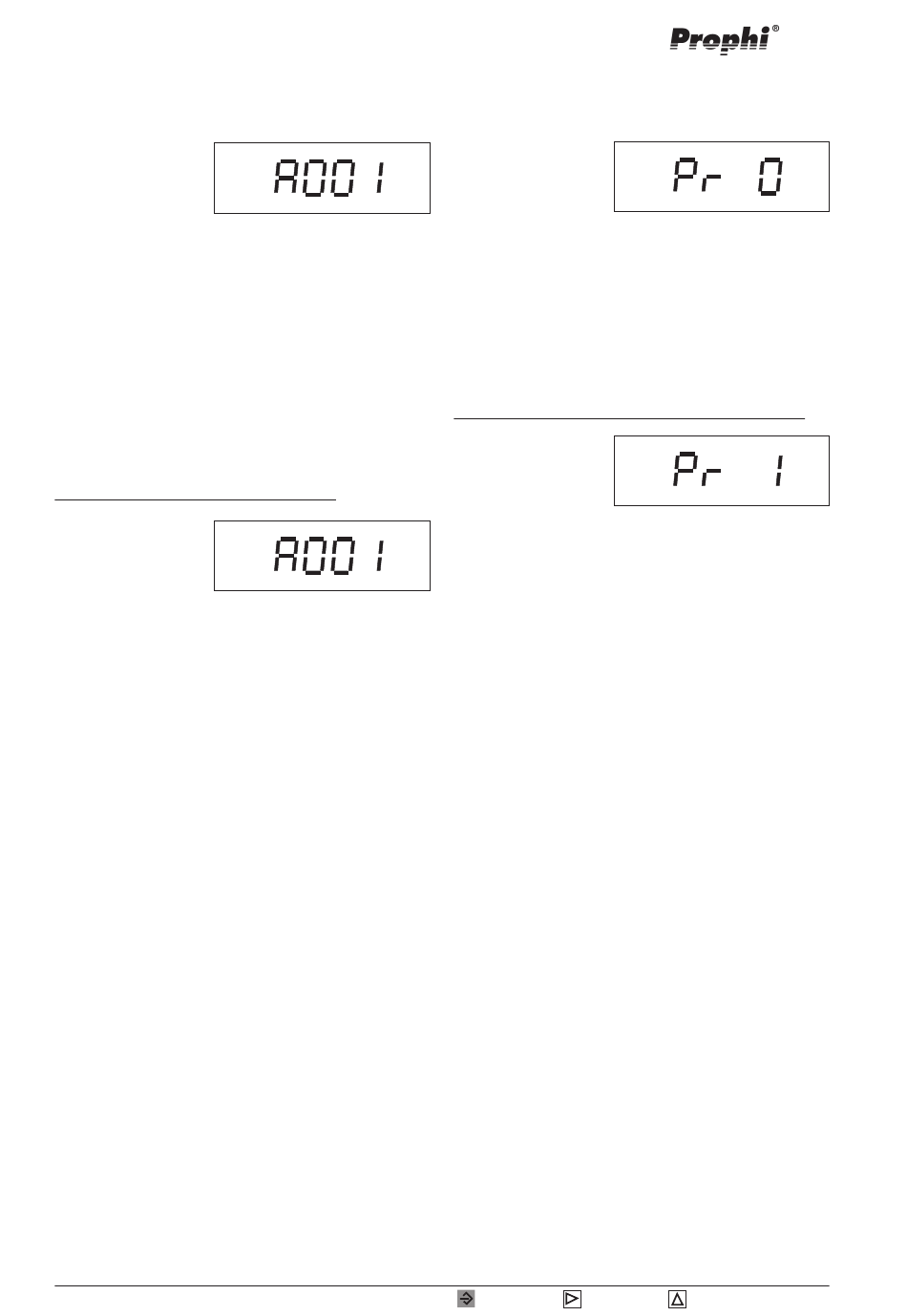

Dans cet exemple, l'adresse d'appareil 1 est affichée.
Avec la touche 2, sélectionner le chiffre à modifier.
Le chiffre sélectionné clignote.
Avec la touche 3, modifier le chiffre.
Si la touche 1 reste enfoncée pendant env. 2 secondes,
la modification est enregistrée et le Prophi fonctionne
en mode automatique.

Attention !
Si une fréquence de commutation de 50 Hz est
programmée pour les sorties de transistor, le port
série est mis hors service.
Page 44
Protocole de transmission
Deux protocoles de
t r a n s m i s s i o n s o n t
disponibles pour le
raccordement du Prophi
aux systèmes de bus de
terrain existants.
0 - Modbus RTU (Slave) et
1 - Profibus DP V0 (Slave) .
Avec le protocole Modbus, il est possible d'accéder aux
données du tableau 1 tandis qu'avec le protocole Profibus,
il est possible d'accéder aux données du tableau 2.
Exemple : Sélectionner le protocole de transmission.
Ave c l a t o u c h e 3 ,
f a i r e d é f i l e r l a
programmation étendue
j u s q u ' à a t t e i n d r e
l'adresse de l'appareil.
Avec la touche 2, faire ensuite défiler jusqu'à atteindre
le protocole de transmission.
Avec la touche 1, confirmer la sélection.

Dans cet exemple, le protocole de transmission

1 = Profibus DP est affiché. Le chiffre 1 clignote.
Avec la touche 3, commuter entre les protocoles (0/1).
Si la touche 1 reste enfoncée pendant env. 2 secondes,
la modification est enregistrée et le Prophi fonctionne
en mode automatique.
= Touche 1 = Touche 2 = Touche 3
