Dispositif de réglage de la puissance réactive :

Sorties de commutation

L e d i s p o s i t i f d e
réglage du facteur de
puissance Prophi peut
être doté de 12 sorties
de commutation.
Sorties de commutation
Les sorties de commutation peuvent au choix être dotées
de sorties de relais et de transistor.
L'affichage n'indique pas si un appareil est doté de sorties
de relais ou de transistor. L'équipement figure uniquement
sur le schéma de raccordement situé à l'arrière du boîtier
du Prophi.
Le Prophi est fourni en 3 variantes pour les sorties
de commutation.
1ère Sorties de relais uniquement
2e Sorties de transistor uniquement
3. Mélange de sorties de relais et de transistor
Dans les menus de programmation standard, seules les
variantes 1 et 2 peuvent être programmées.
En mode mixte, les sorties de commutation présentant
les plus petits numéros sont toujours les sorties de relais.
En mode mixte, les sorties de relais sont réglées dans le
menu de programmation standard tandis que les sorties de
transistor sont réglées dans le menu de la programmation
étendue. La programmation des sorties de transistor
s'effectue de manière indirecte par le biais de la puissance
de niveau des sorties de commutation. Pour les sorties
auxquelles aucun commutateur de semi-conducteurs
n'est raccordé, une puissance de condensateur de 0 kvar
est saisie.
Occupation des sorties de commutation
Variante 1 2 3 4 5 6
3R R R R
3T T T T
6R R R R R R R
6T T T T T T T
6R6T R R R R R R T T T T T T
12R R R R R R R R R R R R R
12T T T T T T T T T T T T T
T= Sortie de transistor
R= Sortie de relais
Fig. Variantes d'occupation des sorties de commutation
= Touche 1
7 8 9 10 11 12
= Touche 2 = Touche 3

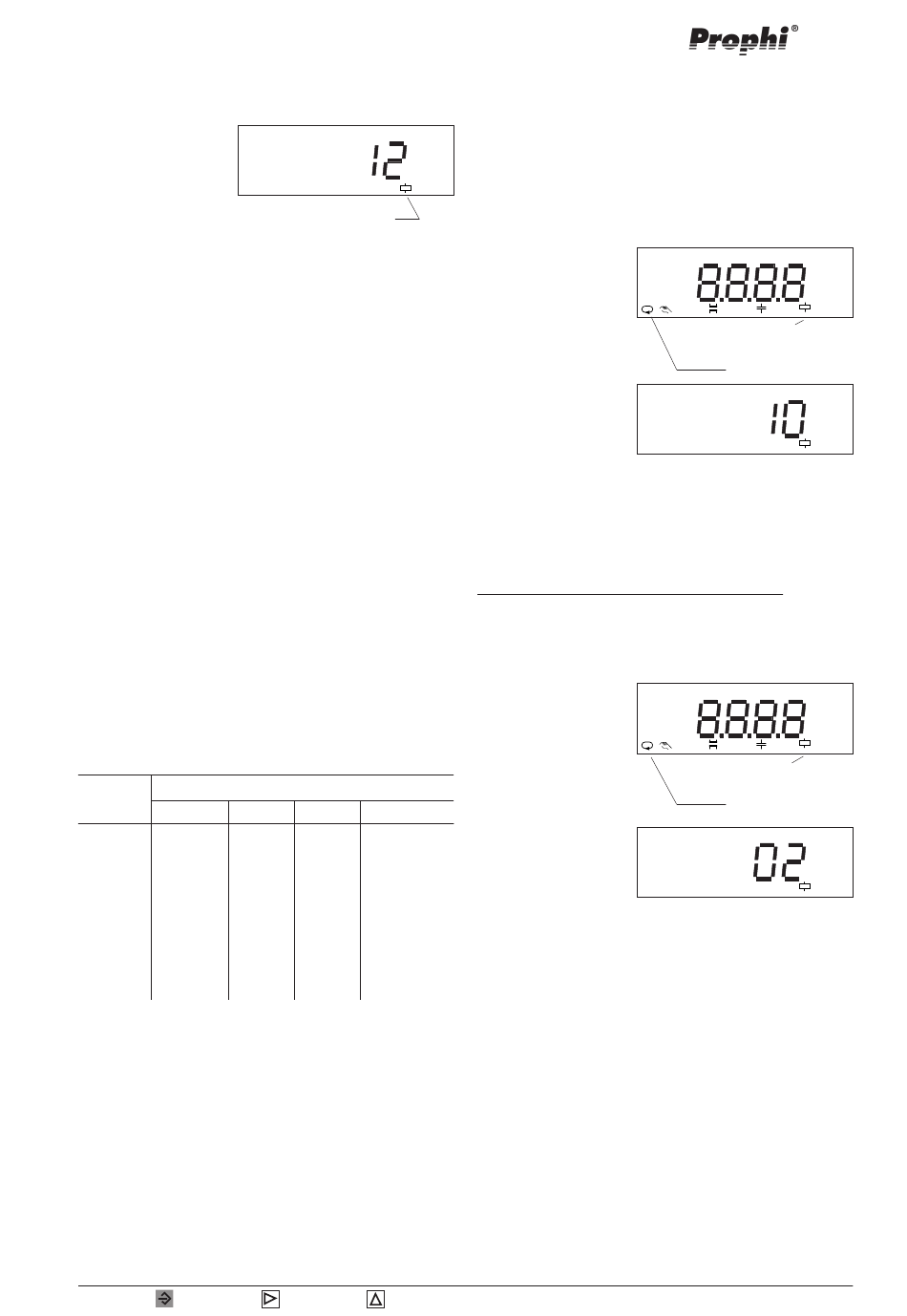

Exemple 1. Prophi avec 12 sorties de relais
Sur les 12 sorties de relais disponibles, seules 10 sont
occupées.
La programmation et l'affichage des sorties de commutation
s'effectuent dans le menu de la programmation standard.
Avec la touche 1,
sélectionner l'affichage
des sorties de
commutation.
Le symbole
Automatique disparaît.
Avec la touche 2,
sélectionner le chiffre
à modifier. Le chiffre
sélectionné clignote.
Ave c l a t o u c h e 3 ,
modif ier le chiffre
sélectionné.
Exemple 2. Prophi avec 3 sorties de transistor
Vérifier si 3 sorties de transistor sont aussi programmées.
La programmation et l'affichage des sorties de commutation
s'effectuent dans le menu de la programmation standard.
Avec la touche 1, faire
défiler jusqu'à afficher
le nombre de niveaux.
Le symbole
Automatique disparaît.
2 niveaux seulement
sont programmés !
Avec la touche 2,
sélectionner le chiffre
à modifier. Le chiffre
sélectionné clignote.
Avec la touche 3,
modifier le chiffre
sélectionné.
ϕ1 ϕ2 learn 1:1... Prog
Sorties de
commutation
Automatique
ϕ1 ϕ2 learn 1:1... Prog
Sorties de
commutation
Automatique
