Dispositif de réglage de la puissance réactive :
Sorties de commutation
Le dispositif de réglage du facteur de puissance Prophi
peut être doté de 12 sorties de commutation. Les sorties
de commutation peuvent au choix être dotées de sorties
de relais et de transistor. L'affichage n'indique pas
si un appareil est doté de sorties de relais ou de transistor.
L'équipement f igure uniquement sur le schéma
de raccordement situé à l'arrière du boîtier du Prophi.
Sorties de relais
Les protections de condensateur sont raccordées
aux sorties de relais conformément à l'exemple
de raccordement « Protections de condensateur ».
max. 250 V
Prophi
C1
1
2
3

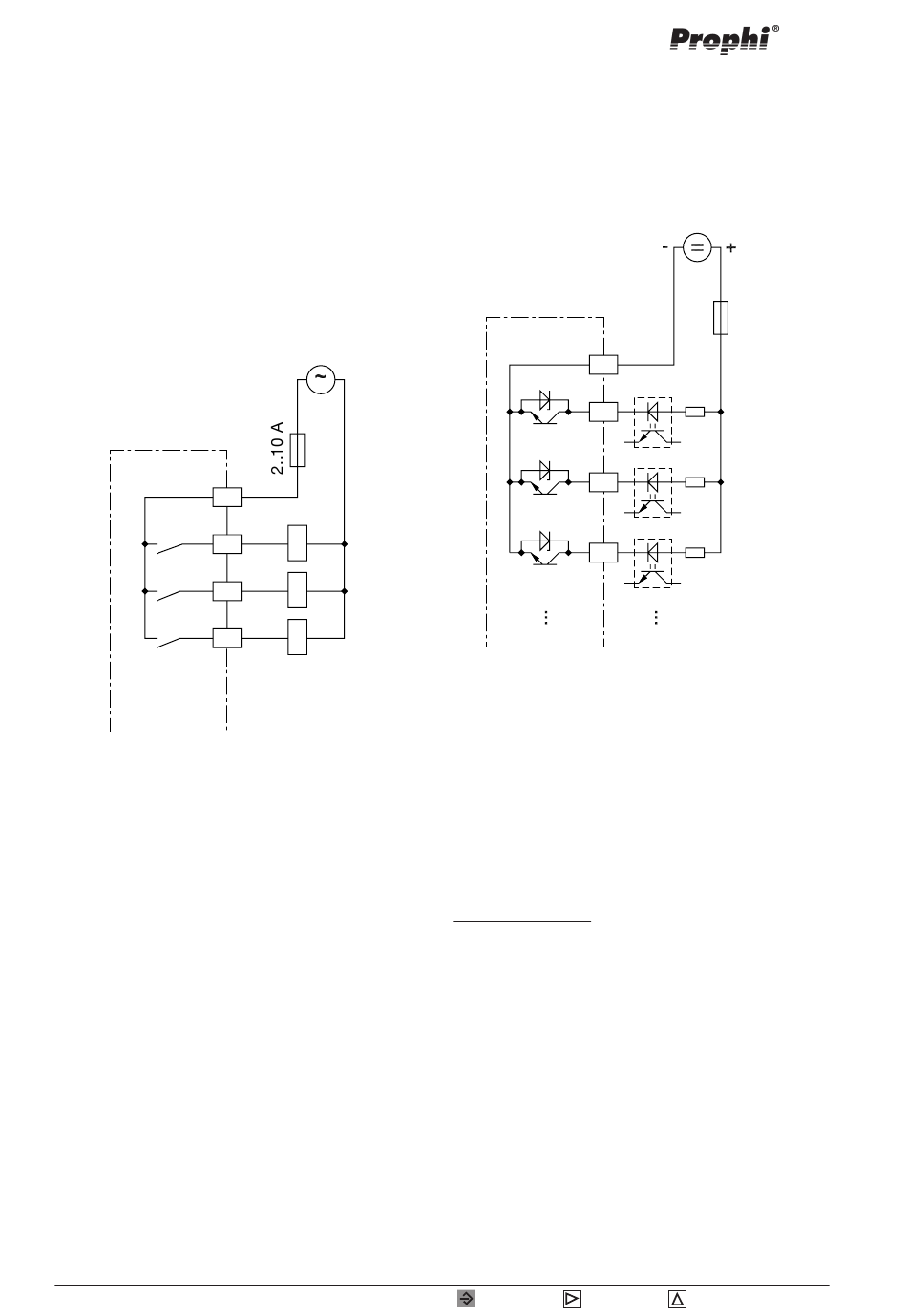

Fig. : Exemple de raccordement « Sorties de relais »
Attention !
En cas d'appareils dotés de sorties de relais
et de transistor, diverses tensions de commande
aboutissent aux sorties de commutation.
Attention !
Les sorties de relais et de transistor sont
dangereuses au contact.
Attention !
Si une fréquence de commutation de 50 Hz
est programmée pour les sorties de transistor,
le port série est mis hors service.
Page 12
Sorties du transistor
Seuls des modules de thyristor à commutation en phase
zéro peuvent être raccordés aux sorties de transistor
du dispositif de réglage du facteur de puissance.
Les sorties de transistor commutent la tension depuis
un bloc d'alimentation en courant continu vers
le commutateur de semi-conducteurs.
15 - 30 VCC
Prophi
C1
1
2
3
Fig. : Exemple de raccordement « Sorties de transistor »
Contrôler les sorties de commutation
En mode manuel, tous les niveaux occupés peuvent être
activés et désactivés consécutivement dans le respect du
délai de déchargement et de l'intervalle de commutation.
En mode manuel, activer les niveaux de condensateur :
Le facteur de puissance inductif baisse
de la puissance du niveau de condensateur actuel
Désactiver manuellement les niveaux de condensateur :
Le facteur de puissance inductif augmente
de la puissance du niveau de condensateur actuel
Possibilités d'erreurs
Les sorties ne commutent pas :
- Sortie de relais défectueuse.
- Sortie de transistor défectueuse.
La modification du facteur de puissance est incorrecte :
- Le courant est mal mesuré.
- Mauvais rapport du transformateur de courant réglé.
- Le courant est mesuré sur le mauvais fil extérieur.
- La tension est mesurée sur les mauvais fils extérieurs.
- Le raccordement des transformateurs de courant
k-l a été inversé.
Le facteur de puissance n'évolue pas :
- Le transformateur de courant se trouve au
mauvais endroit.
- Sorties de commutation défectueuses.
- Mauvaise tension de commande pour les
sorties de commutation.
= Touche 1
= Touche 2
F0,2 A
= Touche 3
