Dispositif de réglage de la puissance réactive :
Apprentissage de la configuration du
raccordement
Une fois le dispositif
de réglage du facteur
de puissance installé,
il est possible d'utiliser
la fonction learn pour
apprendre et enregistrer la configuration de raccordement
du dispositif.
Les conditions préalables importantes pour ce faire sont
les suivantes :
- Le délai de déchargement des condensateurs est
réglé en usine sur 60 secondes. Pour les condensateurs
présentant des délais de déchargement plus longs, le délai
doit impérativement être contrôlé et au besoin modifié
avant le début du processus d'apprentissage.
- Le transformateur de courant doit être traversé par
le courant du consommateur et non par le courant
de compensation.
- La tension de mesure et auxiliaire ne peut pas provenir
de L contre N.
- L'installation de compensation doit être prête à l'emploi.
Le processus d'apprentissage du dispositif de réglage
du facteur de puissance est réparti en deux niveaux.
Niveau 1 - Apprentissage de la configuration
du raccordement
L'angle de correction est calculé entre le transformateur
de courant et la tension de mesure et auxiliaire.
Niveau 2 - Apprentissage des niveaux de
condensateur
Ainsi est calculé le nombre de sorties de commutation
et la puissance de niveau de chaque niveau
de condensateur.
Les conditions préalables importantes pour ce faire sont
les suivantes :
- L'activation d'un niveau de condensateur doit causer
une modification de courant d'au moins 50 mA au niveau
de l'entrée de courant du Prophi.
- La puissance de niveau du niveau de condensateur
à apprendre doit être supérieure à 1 % de la plage
de mesure du facteur de puissance.
Attention !
Après le processus d'apprentissage, un contrôle de
plausibilité doit être réalisé sur les configurations
enregistrées.
Au choix, les actions suivantes peuvent être déclenchées :
oFF
- Ne rien apprendre.
1
- Niveau 1, Apprentissage de la configuration
du raccordement.
2
- Niveau 2, Apprentissage des niveaux
de condensateur.
3
- Niveaux 1 + 2, Apprentissage
de la configuration du raccordement et des
niveaux de condensateur.
= Touche 1
learn
= Touche 2
= Touche 3
Lancer le processus d'apprentissage
Avec la touche 1, faire défiler jusqu'au symbole learn
Avec la touche 3,
sélectionner l'action
souhaitée (oFF, 1, 2, 3).
Avec la touche 1,
lancer le processus d'apprentissage.
Le symbole learn clignote. Le processus d'apprentissage
a lieu.
Pendant le processus d'apprentissage, les niveaux
de condensateur sont activés plusieurs fois. Le processus
d'apprentissage ne peut maintenant être interrompu que
par la désactivation du dispositif de réglage du facteur
de puissance.
La durée du processus d'apprentissage dépend
principalement des conditions du réseau, du
nombre des niveaux
d e c o n d e n s a t e u r
e t d e l a d u r é e
d e d é c h a r g e m e n t
réglée pour les condensateurs.

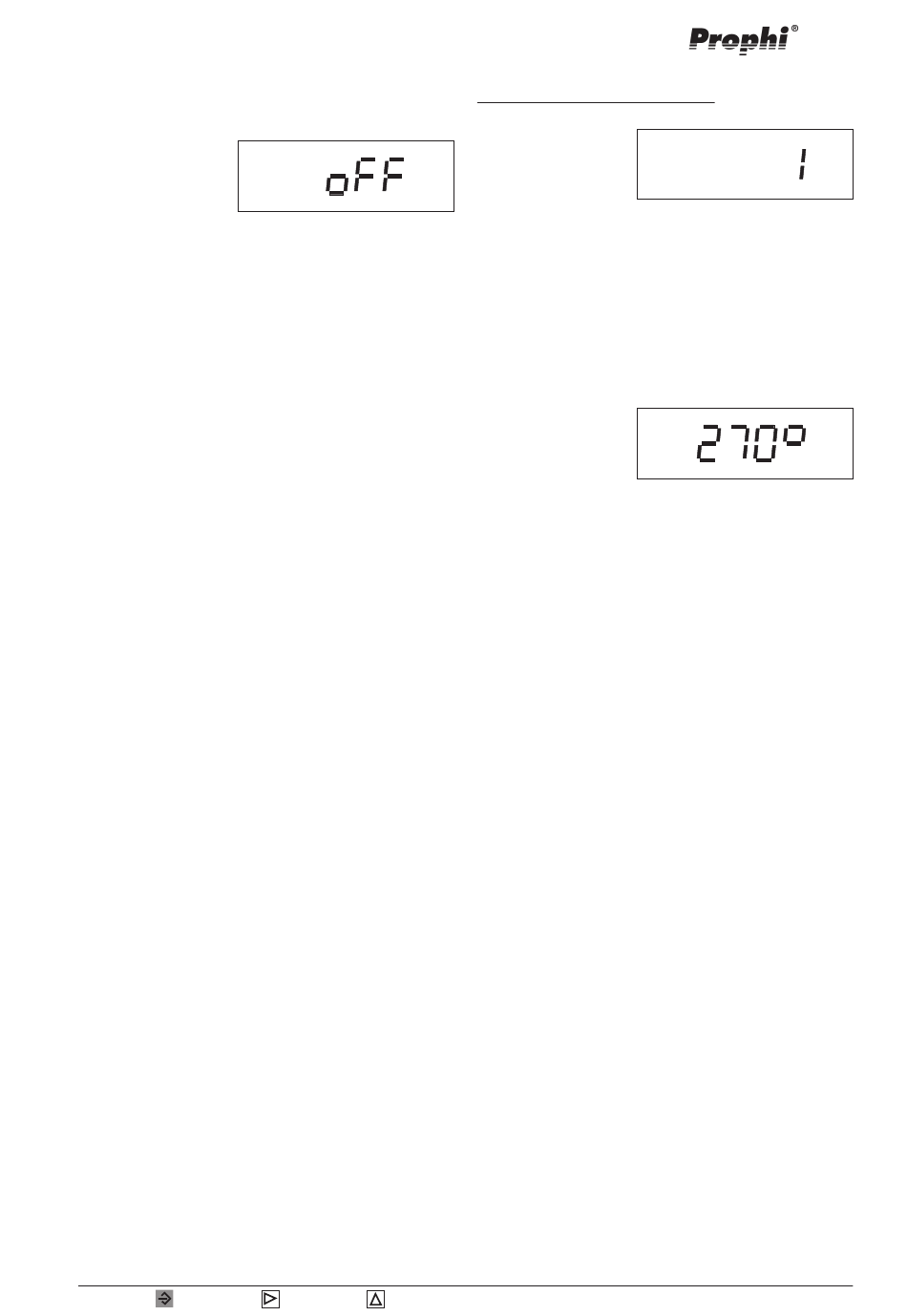

Si le processus d'apprentissage est terminé, l'angle
de correction défini (ici 270°) est affiché.
Les propriétés apprises sont enregistrées.
Après 60 secondes, le dispositif de réglage du facteur
de puissance repasse automatiquement en mode
automatique. En maintenant la touche 1 enfoncée pendant
2 secondes, vous revenez immédiatement en mode
automatique.
learn
Prog
