Dispositif de réglage de la puissance réactive :
Fréquence de commutation des sorties
de transistor
L a f r é q u e n c e d e
commutation détermine
le nombre de fois par
seconde ou une sortie
de transistor peut être
commutée au maximum.
Les fréquences de commutation suivantes peuvent être
sélectionnées :
0,1 Hz, (valeur prédéfinie)
0,2 Hz,
0,5 Hz,
1,0 Hz,
10,0 Hz et
50,0 Hz
Si une fréquence de commutation de 50,0 Hz est
programmée, le port série est mis hors service.
Fréquence de commutation 0,1 Hz
Si une fréquence de commutation de 0,1 Hz est réglée,
une sortie de transistor est activée et désactivée au
maximum une fois en 10 secondes.
Fréquence de commutation 10,0 Hz
Si une fréquence de commutation de 10 Hz est réglée, une
sortie de transistor est activée et désactivée au maximum
10 fois par seconde.
Fréquence de commutation 50,0 Hz
Le délai de modification de signal dans le réseau avant
que se déclenche une manipulation de commutation sur la
sortie de transistor du Prophi s'élève à 20 ms maximum.
Le délai entre 2 commutations s'élève à au moins 50 ms.
Si une fréquence de commutation de 50 Hz est
programmée pour les sorties de transistor, le port série
est mis hors service.
= Touche 1
Hz
Prog
= Touche 2
= Touche 3

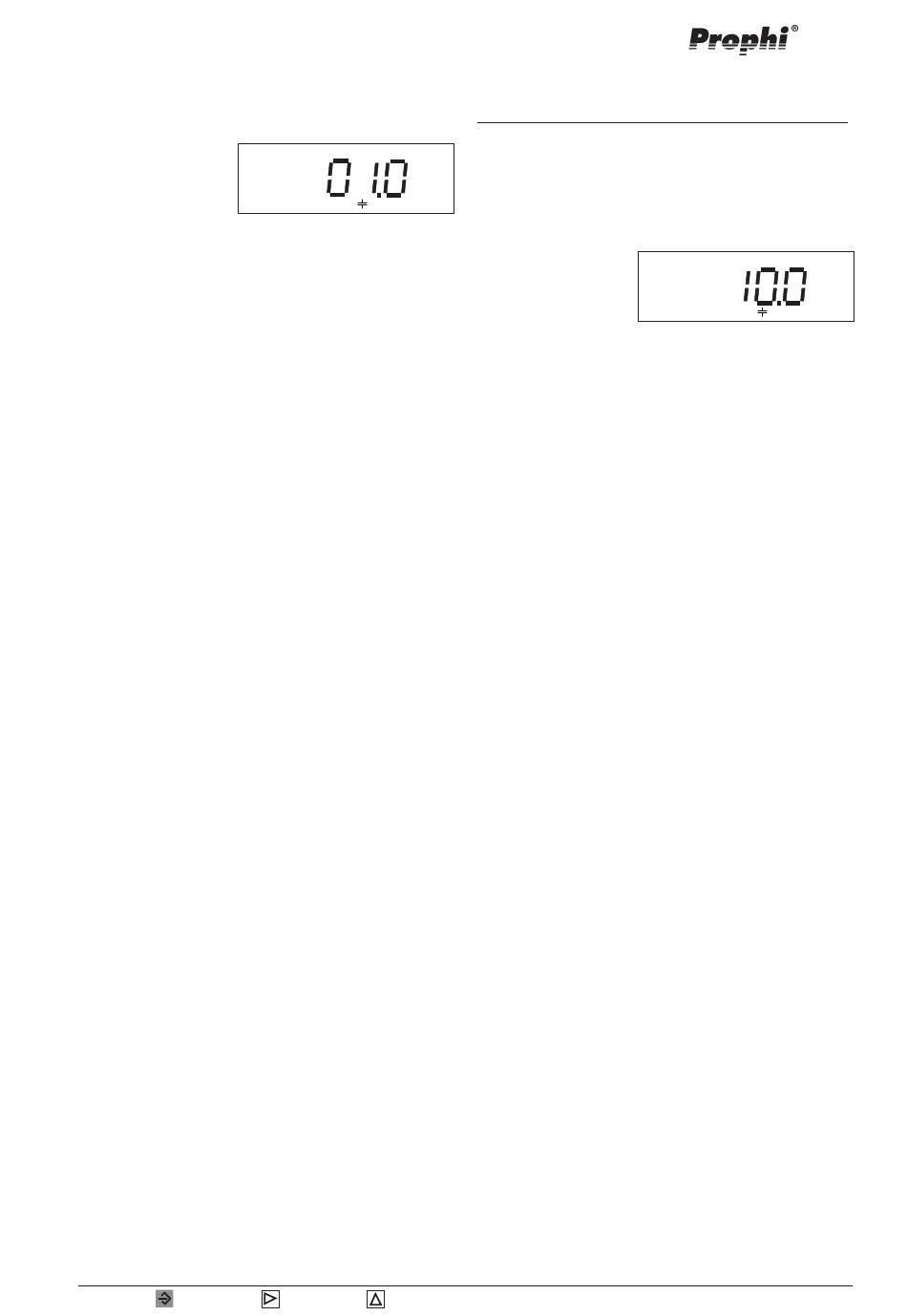

Exemple : Programmation - Fréquence de commutation
Avec la touche 3, faire défiler la programmation étendue
jusqu'à atteindre la fréquence de commutation. Avec
la touche 1, accéder au mode de programmation. Dans
cet exemple, une fréquence de commutation de 10,0 Hz
est affichée.
La fréquence réglée
actuellement clignote.
Les touches 2 et 3
permettent à présent
de choisir la fréquence
souhaitée.
La touche 1 permet de quitter le mode de programmation.
La touche 3 permet de faire défiler la programmation
étendue.
Attention !
Si une fréquence de commutation de 50 Hz est
programmée pour les sorties de transistor, le
port série est mis hors service.
Hz
Prog
Page 31
