Dispositif de réglage de la puissance réactive :
Sortie d'alarme
Dans le cadre d'un
fonctionnement normal,
le relais d'alarme s'active
et le contact de la sortie
d'alarme est fermé. En
cas de dysfonctionnement, le relais d'alarme se désactive
et le contact s'ouvre. Les messages d'alarme demeurent
actifs tant que l'utilisateur ne les a pas confirmés.
Divers événements peuvent être associés à la sortie d'alarme
par le biais de liens OU. À chaque événement est affecté
de manière fixe un numéro d'alarme, une temporisation
d'alarme et une durée d'alarme. Le message d'alarme peut
être activé ou bloqué pour chaque événement.
on/nombre
= Le message d'alarme est actif.
oFF
= Le message d'alarme est bloqué.
Les événements suivants sont attribués à la sortie d'alarme :
Numéro
d'alarme
Événement
1
Sous-tension
2
Surtension
3
Seuil de valeur inférieure au
seuil minimal du courant de mesure oFF/Nombre
4
Seuil de valeur supérieure au
seuil maximal du courant de mesure oFF/Nombre
5
Puissance de compensation
6
Livraison de puissance effective off/on
7
Seuils des composants harmoniques oFF/Nombre
8
Température excessive

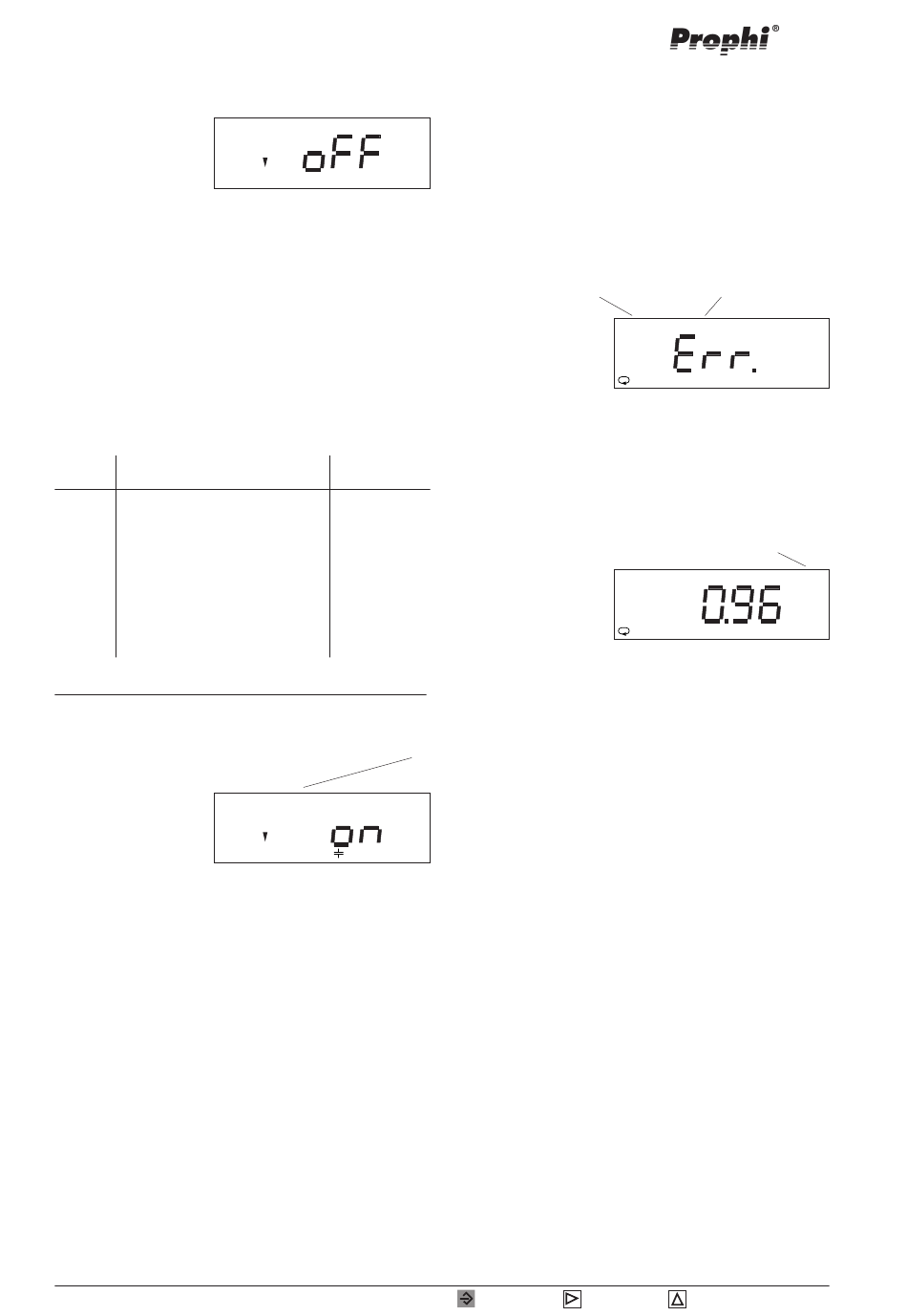

Exemple : Programmation - Puissance de compensation
Avec la touche 3, faire défiler la programmation étendue
jusqu'à la première alarme. Avec la touche 2, faire
ensuite défiler jusqu'à la puissance de compensation (5)
et confirmer avec la touche 1.
Avec la touche 3, le message d'erreur « Puissance de
compensation » est défini sur on.
Avec la touche 2, le message d'erreur « Puissance de
compensation » est défini sur oFF.
La touche 1 permet de quitter le mode de programmation.
La touche 3 permet de faire défiler la programmation
étendue.
Page 32
1
Erreur
V
%
Prog
État
oFF/Nombre
oFF/Nombre
off/on
oFF/Nombre
5
Erreur
Prog
Message d'alarme
En présence d'une ou de plusieurs alarmes, le Prophi
active l'affichage d'erreur. Cet affichage indique les
erreurs survenues, accompagnées de leur numéro. Dans
l'exemple suivant, les erreurs survenues sont une sous-
tension et une puissance de compensation.
Le moment où l'erreur est survenue et sa gravité ne sont
pas enregistrés.
Sous-tension
Confirmer le message d'alarme
Si l'aff ichage d'er reur est conf ir mé à l'aide
de la Touche 3le dernier affichage de valeur de mesure
apparaît. Le symbole d'erreur « Error » demeure dans les
affichages de valeur de mesure jusqu'à ce qu'il ne reste
plus de message d'erreur.
Exemple : Message d'alarme
Si d'autres messages d'erreur se produisent une fois qu'un
message a été confirmé, l'affichage d'erreur réapparaît,
cette fois avec les nouveaux messages d'erreur. Les
erreurs qui ne sont plus d'actualité clignotent.
VAr
= Touche 1
Puissance de compensation
1
5
Symbole d'erreur
2 3
cosϕ
ind
ϕ1
= Touche 2
= Touche 3
Erreur
Erreur
