Dispositif de réglage de la puissance réactive :
Exemple 3 : Prophi 6R6T avec 6 sorties de transistor
et 6 sorties de relais
2 sorties de transistor et 6 sorties de relais doivent être
programmées.
La programmation des sorties de commutation
s'effectue dans le menu de la programmation standard.
La programmation des sorties de transistor s'effectue dans
le menu de la programmation étendue.

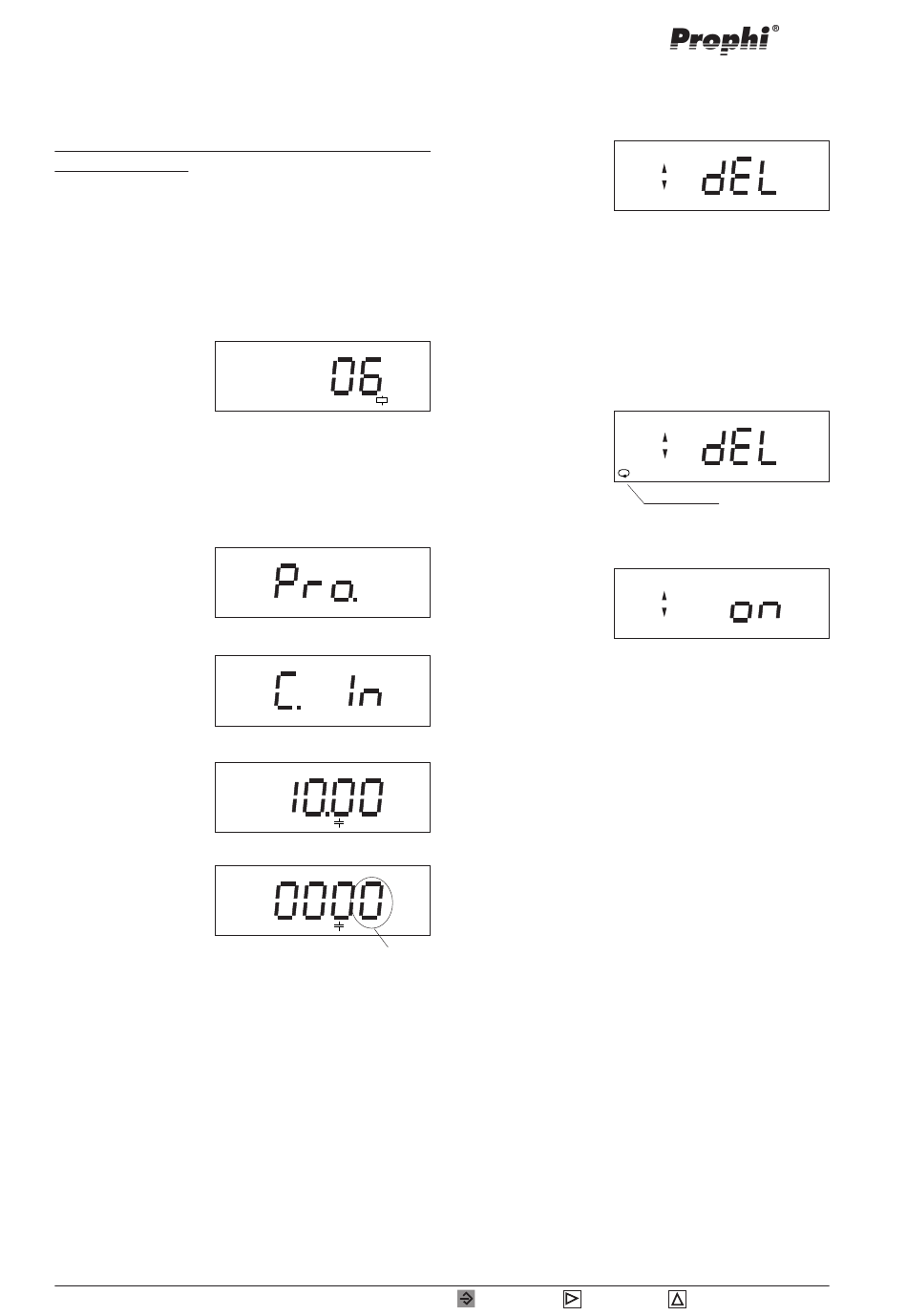

1ère étape : Programmation des sorties de relais
Ave c l a t o u c h e 1 ,
f a i r e d é f i l e r l a
p r o g r a m m a t i o n
s t a n d a r d j u s q u ' à
aff icher le nombre
de niveaux. 6 niveaux sont programmés et aucune
modification n'est nécessaire.
2e étape : Programmation des sorties de transistor
La programmation des sorties de transistor s'effectue dans
la programmation étendue.
Ave c l a t o u c h e 1 ,
f a i r e d é f i l e r l a
p r o g r a m m a t i o n
standard jusqu'à afficher
l a p r o g r a m m a t i o n
étendue et confirmer
avec la touche 2.
Dans la programmation
étendue, vous voyez
apparaître l'option de
menu Niveaux fixes.
Avec la touche 3, faire
m a i n t e n a n t d é f i l e r
jusqu'à aff icher la
puissance de niveau.
La touche 2 permet de
sélectionner le niveau de
commutation (ici 7) qui
sera ensuite confirmé
av e c l a t o u c h e 1 .
Un chiffre clignote
pour la puissance de
condensateur.
Si ce niveau de condensateur est occupé, la puissance
de niveau correspondante doit maintenant être
programmée à l'aide des touches 2 et 3.
Avec la touche 2, sélectionner le chiffre à modifier.
Le chiffre sélectionné clignote. Avec la touche 3, modifier
le chiffre.
Si tous les chiffres clignotent, la touche 3 permet
de multiplier le nombre représenté par 10 et au besoin
de changer également l'unité.
Page 24
Prog
Prog
1
k VAr
Prog
7
VAr
Prog
clignote
Suppression des valeurs maximale
et minimale
Les valeurs maximale
e t m i n i m a l e d e s
différentes valeurs
d e m e s u r e s o n t
enregistrées toutes les
15 minutes.
Les valeurs maximale et minimale peuvent être
supprimées mais seulement ensemble et pas séparément.
Certains éléments ne sont pas supprimés :
Valeur maximale de température
Délai total d'activation par niveau de condensateur et
Nombre des connexions par niveau
de condensateur
Exemple : Suppression des valeurs maximale et minimale
Avec la touche 1,
sélectionner l'affichage
Suppression des
valeurs maximale et
minimale.
Le symbole
Automatique disparaît.
Ave c l a t o u c h e 3 ,
sélectionner l'option de
suppression.
Le texte « on » apparaît.
Ave c l a t o u c h e 1 ,
passer en programmation étendue et activer l'option de
suppression.
Les valeurs maximale et minimale sont
enregistrées toutes les 15 minutes dans une
mémoire non volatile (EEPROM).
Les données de programmation modifiées sont
immédiatement enregistrées.
= Touche 1
= Touche 2
Automatique
= Touche 3
