4. Mesurez la distance entre les tranchants extérieurs et
le sol plat (Figure 69). Si les deux mesures diffèrent
de plus de 5 mm, un réglage s'impose. Poursuivez la
procédure de mise à niveau.
1. Lames parallèles entre
elles
2. Tranchants extérieurs
Contrôle de l'inclinaison avant/arrière
des lames
Contrôlez l'inclinaison avant/arrière des lames chaque fois
que vous montez le plateau de coupe. Si l'avant du plateau
est plus de 8 mm plus bas que l'arrière, réglez l'inclinaison
des lames comme suit :
1. Garez la machine sur une surface plane et désengagez
les lames.
2. Déplacez les leviers de commande de déplacement
vers l'extérieur à la position point mort, serrez le frein
de stationnement, arrêtez le moteur, enlevez la clé de
contact et attendez l'arrêt complet de toutes les pièces
mobiles avant de quitter le siège.
3. Faites pivoter les lames avec précaution pour faire
passer les pointes avant à l'arrière (Figure 70).
4. Mesurez la distance entre la pointe de la lame avant et la
pointe de la lame arrière par rapport à la surface plane
(Figure 70). Si la pointe avant de la lame n'est pas de 1,6
à 7,9 mm plus basse que la pointe arrière, poursuivez la
procédure de mise à niveau du plateau de coupe.

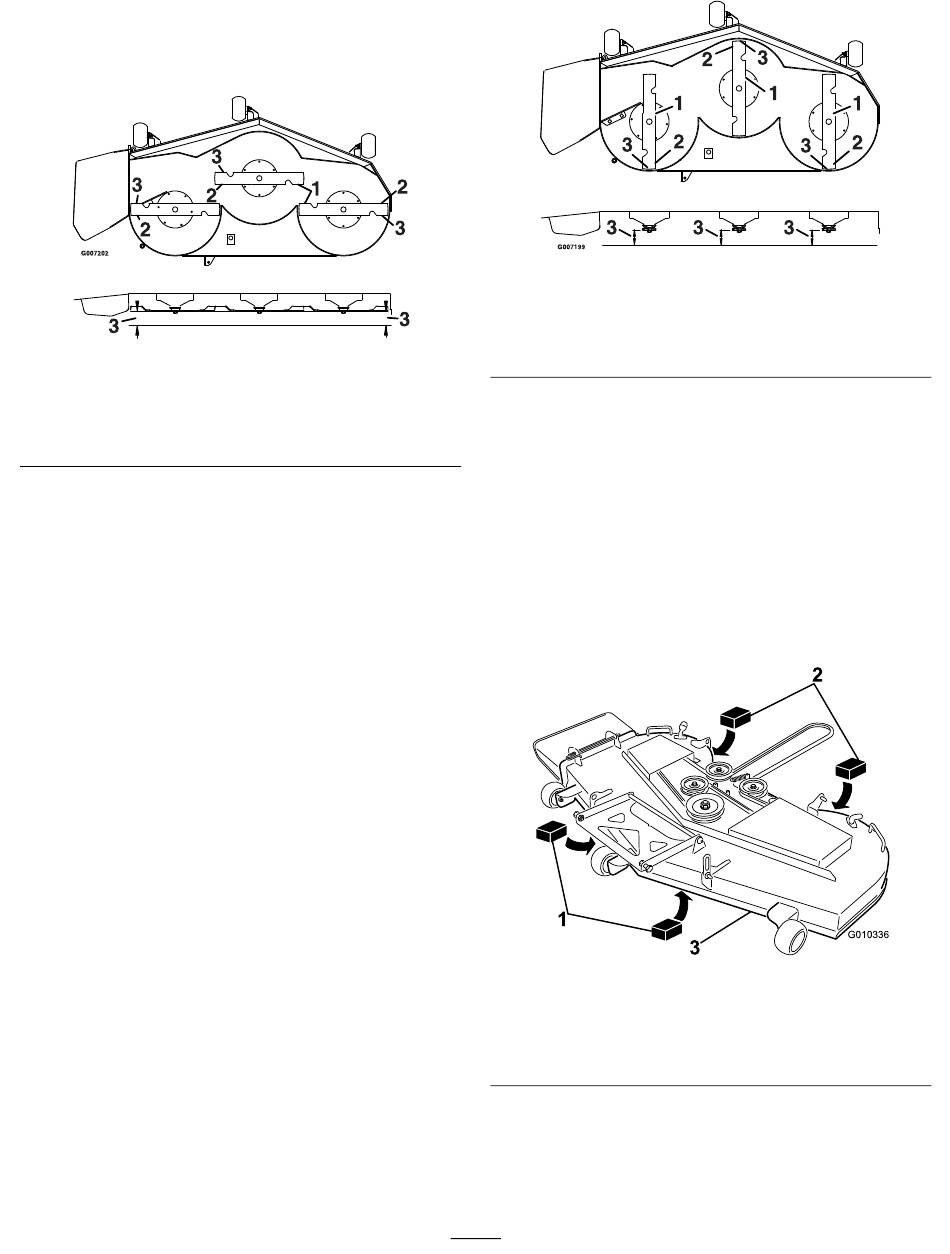

Figure 69
3. Mesurez la distance entre
la pointe de la lame et la
surface plane
1. Lames dans le sens
longitudinal
2. Tranchants extérieurs
Mise à niveau du plateau de coupe
1. Placez les galets de protection dans les trous supérieurs
ou enlevez-les complètement pour effectuer cette
procédure.
2. Réglez le levier de hauteur de coupe à la position
76 mm.
3. Placez deux cales de 6,66 cm sous chaque côté du bord
avant du plateau de coupe, mais pas sous les supports
des galets de protection. Placez une cale épaisse de
7,30 cm sous le bord arrière de la jupe du plateau de
coupe, de chaque côté.
1
1. Cale en bois de 6,66 cm
d'épaisseur
2. Cale en bois de 7,30 cm
d'épaisseur
4. Desserrez les écrous de verrouillage du réglage de
niveau (repère 3) aux quatre coins de sorte que le
plateau repose solidement sur les quatre cales. Vérifiez
que les pattes de fixation du plateau sont complètement
descendues (en haut de la fente) et que le levier de
49
Figure 70
3. Mesurez la distance entre
la pointe de la lame et la
surface plane
2
G010336
3
Figure 71
3. Bord avant
