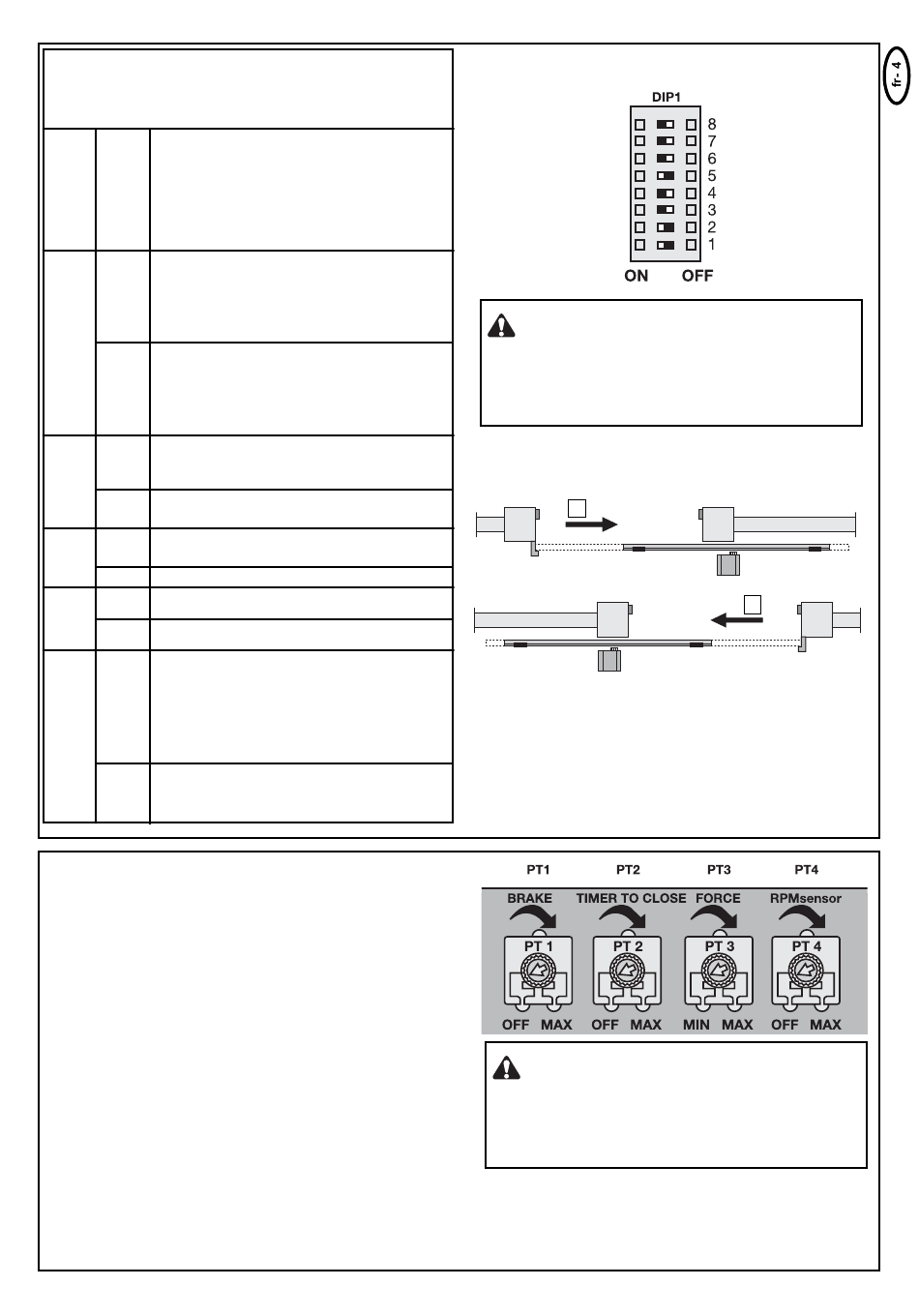

PROGRAMMES
La commande possède 3 modes de service (programmes). On règle
le programme souhaité
au moyen du commutateur DIP "ON" (MARCHE) ou "OFF" (ARRÊT).
Marche
Arrêt
DIP 1
Marche Attribué à différents modes de service de
Arrêt l'entraînement. (voir tableau à part)
DIP 2
Marche
Arrêt
DIP 3
Le Soft Stop (ralentissement) est actif. Le Soft
Marche
Stop est activé 2 secondes avant la fin de
course. L'entraînement ne s'arrête que lorsque
les fins de course sont atteintes ou lorsque la
phase Soft Stop maximum (10 sec.) est atteinte.
DIP 4
Arrêt
Le Soft Stop (ralentissement) est désactivé.
Dans les deux sens
OUVERTURE/FERMETURE, l'entraînement
s'arrête dès que l'interrupteur de fin de course
est atteint.
Réglage des barrières photoélectriques à sûreté
Marche
intégrée Chamberlain
DIP 5
(771EML), conforme à EN60335-2-103
Réglages des barrières photoélectriques
Arrêt
Chamberlain (263EML) ou autres
Fonction anticipée du clignotant 2 secondes
Marche
avant le démarrage de l'entraînement.
DIP 6
Arrêt Fonction anticipée du clignotant désactivée
voir B
Marche
DIP 7
Arrêt voir A
DIP 8
aucune fonction
POTENTIOMÈTRES
PT1 (POTENTIOMÈTRE 1): FREIN (BRAKE)
L'entraînement s'arrête lorsque le portail a atteint ses fins de course.
En fonction de son poids et son type de fonctionnement, le portail en
mouvement continue encore un peu sa course dans sa lancée. La
fonction de freinage permet de freiner activement le portail afin de
minimiser cette course.
Potentiomètre tourné complètement à gauche = frein INACTIF
PT2 (POTENTIOMÈTRE 2): FERMETURE AUTOMATIQUE (TIMER
TO CLOSE)
Le temps d'attente du portail en position OUVERTE avant fermeture
peut être défini: 0-150 sec. Après écoulement de la durée réglée, le
portail se ferme. Uniquement possible si les photocellules failsafe
771EML sont branchées.( Fonction impossible en fonctionnement
homme mort et séparation de canaux)
PT3 (potentiomètre 3): réglage de la force (Force)
On définit la force avec laquelle le moteur doit travailler. La force
nécessaire dépend du poids et de la fonction du portail.
PT4 (potentiomètre 4): capteur RPM
aucune fonction
Coupez toujours l'alimentation électrique
de l'électronique de commande avant de
procéder à toute modification, sinon elles ne
seront prises en compte!
A
Coupez toujours l'alimentation électrique
de l'électronique de commande avant de
procéder à toute modification, sinon elles ne
seront prises en compte!
B
