LEMAN COM310 Manuel D'utilisation page 47

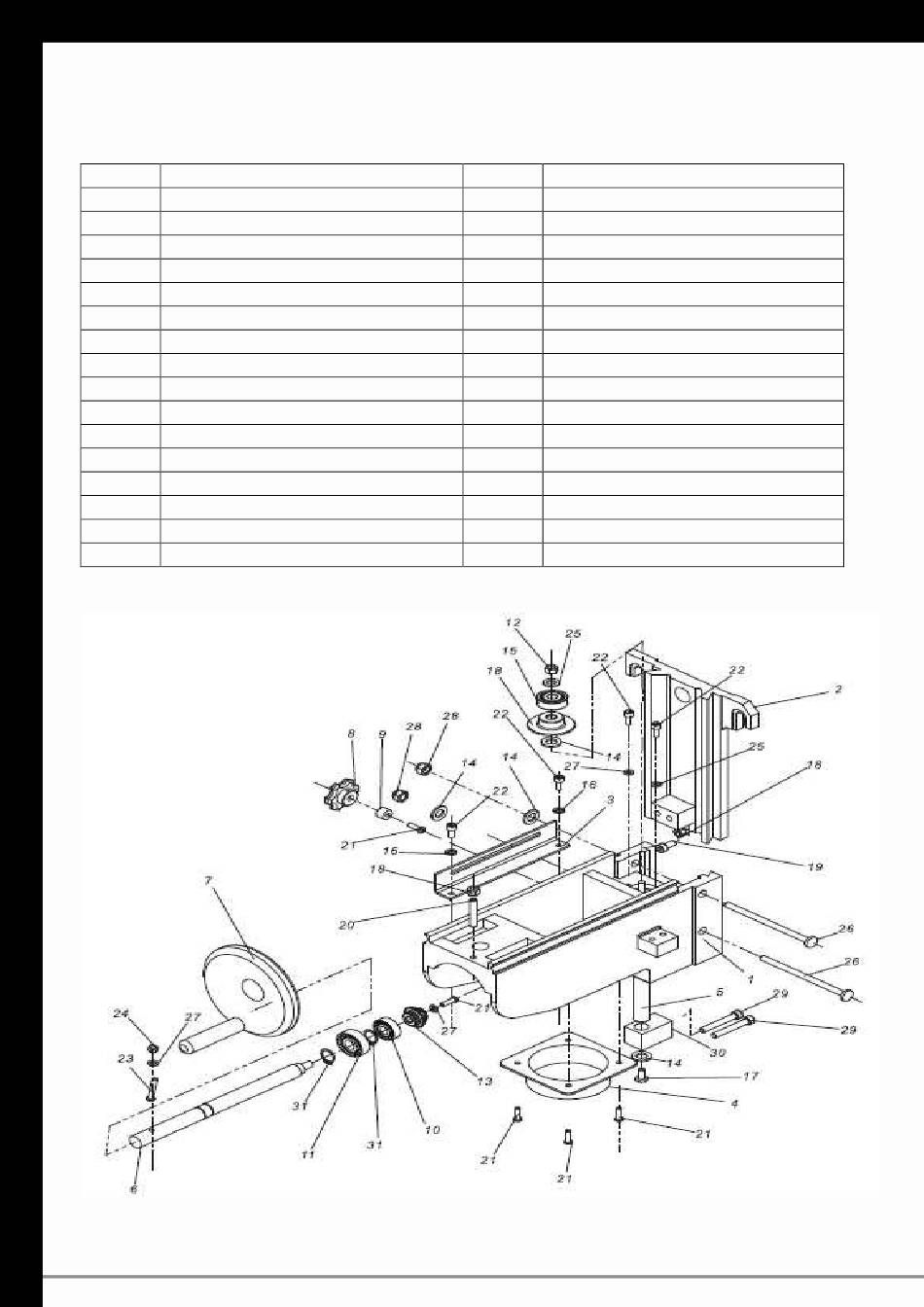

Liste des pièces détachées de la Figure R (option mortaiseuse).
N° Description
R-1 Embase de la table
R-2 Support de fixation
R-3 Glissière de guidage
R-4 Sortie d'aspiration
R-5 Tige filetée
R-6 Axe de commande
R-7 Volant de réglage
R-8 Boulon moleté M6
R-9 Entretoise
R-10 Roulement 16003
R-11 Roulement 6004
R-12 Roulement 6301
R-13 Pignon conique
R-14 Rondelle 12mm
R-15 Pignon
R-16 Rondelle ressort 8mm
Figure R
N°
R-17 Vis M8*16
R-18 Ecrou M8
R-19 Vis 6 pans M8*35
R-20 Vis de réglage M8*40
R-21 Vis M6*10
R-22 Vis 6 pans M6*16
R-23 Vis à tête ronde M6*45
R-24 Ecrou M6
R-25 Rondelle 10mm
R-26 Vis à tête ronde M10*140
R-27 Rondelle 6mm
R-28 Contre écrou M10
R-29 Vis 6 pans M8*55
R-30 Ecrou spécial
R-31 Circlips
FR
Description
