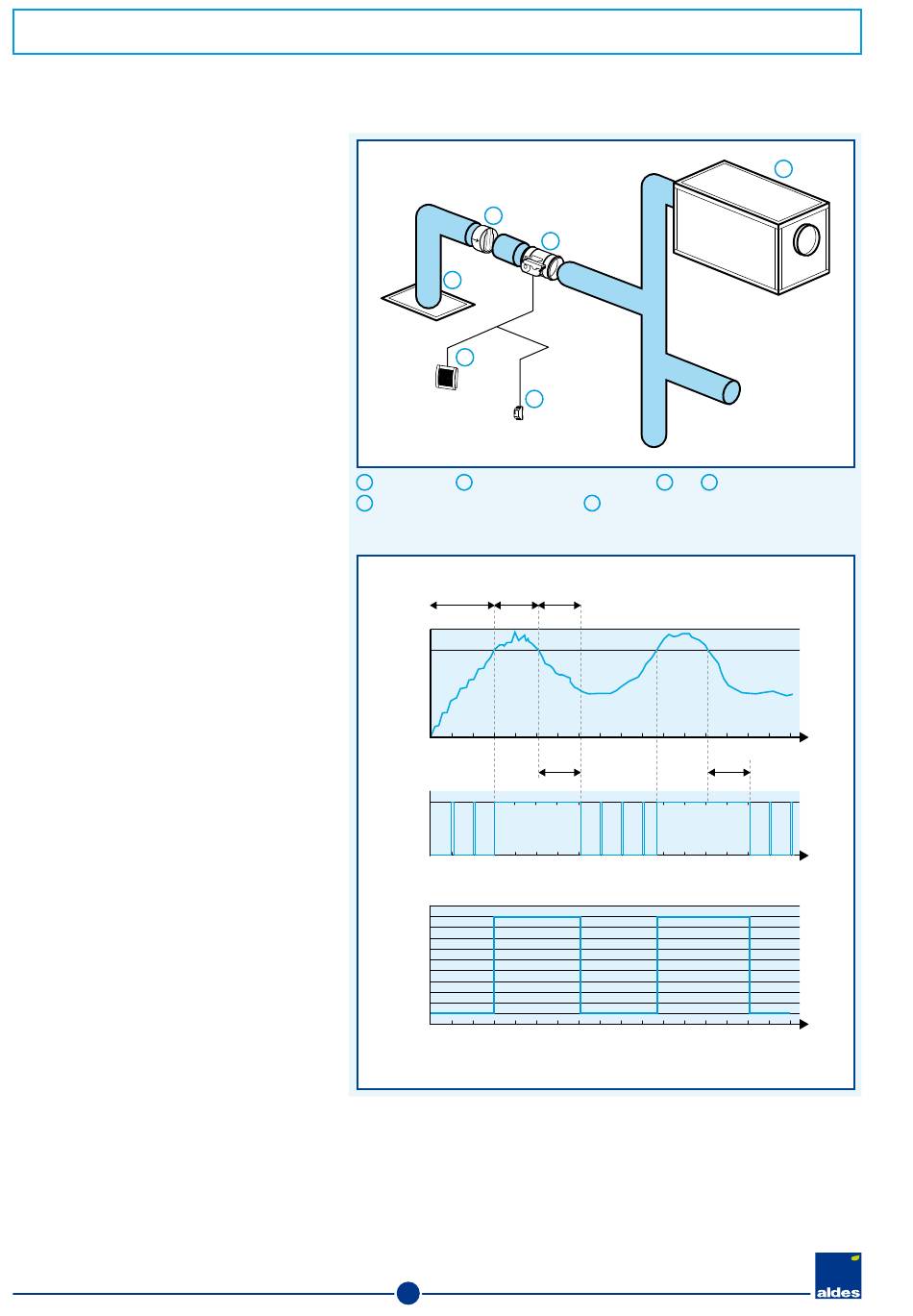

VMT Mod : ventilation modulée pour le tertiaire
Système VMT Mod : Multizone CO
DESCRIPTION
A. Taux de CO
< 1100 ppm :
2
Le MDA est ouvert pendant 10% du temps.
Il s'ouvre 1 minute toutes les 10 minutes.
Débit équivalent : 10% du débit nominal.
B. Taux de CO
> 1100 ppm :
2
Le MDA s'ouvre après la première détection
> 1100 ppm.
Il continue d'analyser les détections.
Le MDA reste ouvert tant qu'il a l'info CO
> 1100 ppm.
Débit équivalent : 100 % du débit nominal.
C. Le MDA se ferme 20 minutes après la dernière
mesure > 1100 ppm.
Le fonctionnement chrono proportionnel a été choisi
afin d'assurer une diffusion toujours optimale.
Les diffuseurs sont dimensionnés au débit maxi et ils
amènent toujours ce débit maxi.
Choix du ventilateur : veiller à choisir des courbes
assez plate pour accepter les variations de débit ou à
choisir un ventilateur type microwatt permettant de
réguler la pression.
2
3
6
2
1
1
Capteur CO
2
Module principal « Pilot Mod »
2
5
Ventilateur (inoVEC, TVEC, DFE,...)
fonctionnement Tout ou peu (seuil)
A
Taux CO ² (ppm)
1100
0
0
20
Débit réel
'
'
1
1
100 %
0 %
0
20
Débit équivalent
100 %
80 %
60 %
40 %
20 %
0 %
0
20
8
4
2
3
MR
6
Diffuseur
B
C
40
60
80
100
120
20'
'
'
'
1
1
1
40
60
80
100
120
40
60
80
100
120
5
4
MDA Mod
140
160 170
Temps (min)
20'
'
'
1
1
140
160 170
Temps (min)
140
160 170
Temps (min)
