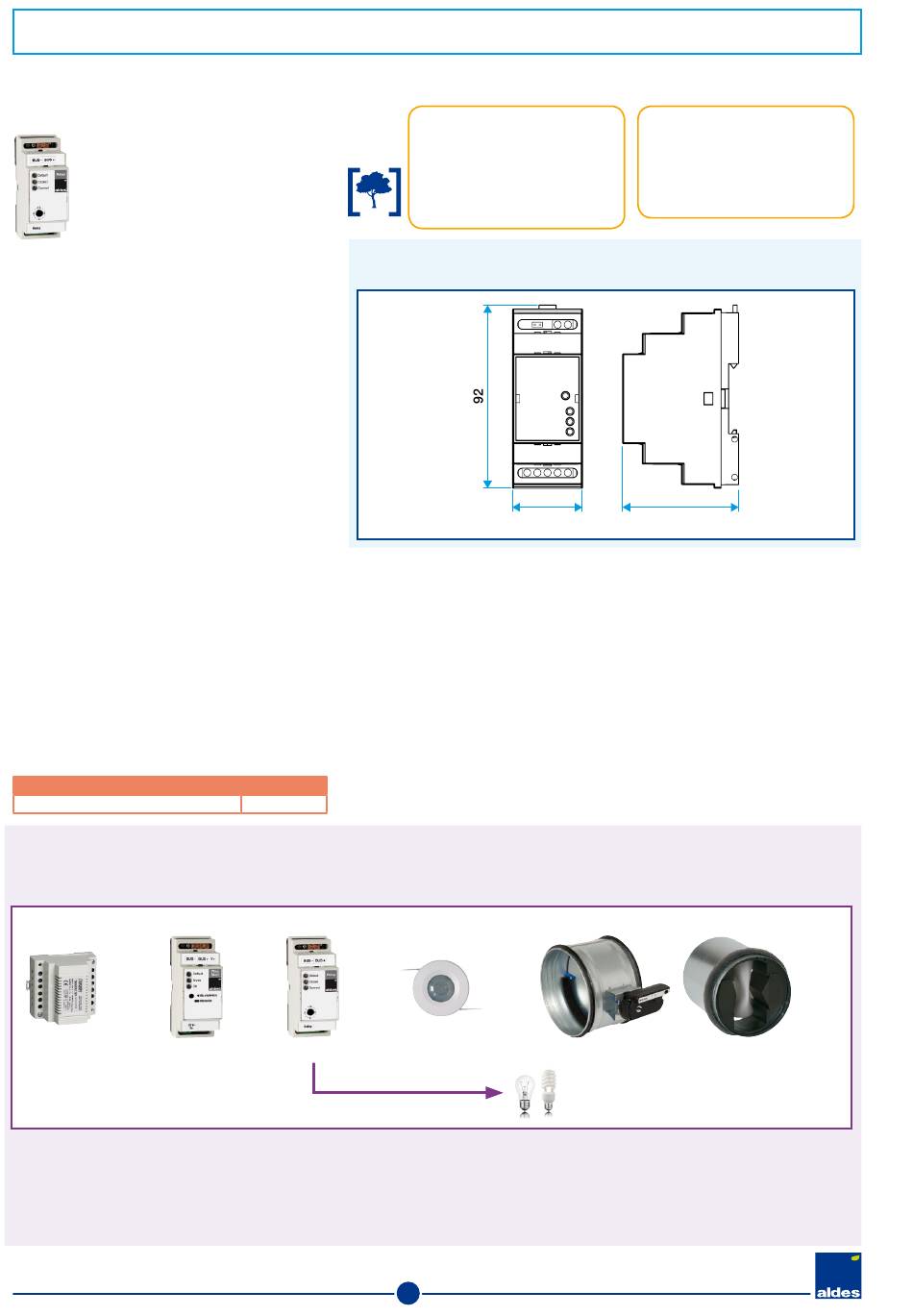

VMT Mod : ventilation modulée pour le tertiaire
Module option Relay Mod
DOMAINE D'APPLICATION
• Système VMT Mod.
• Application monozone et multizone.
• Avec détections Agito, Présence, CO
DESCRIPTION
• Le Relay Mod transmet l'état d'un élément du
système. C'est un contact normalement ouvert, qui se
ferme lorsqu'un évènement est déclenché.
• L'évènement déclencheur est paramétrable (via le
commutateur présent sur le module), parmi :
- Signalement de panne(s) dans le système.
- Signalement du bon fonctionnement du système.
- Taux de ventilation (commutation x minutes / 10).
- Signalement de la présence (temporisation 5 mn).
- Signalement de la présence (temporisation 20 mn).
- Commutation lors du dépassement du seuil de
CO
(+0/-100 ppm).
2
- Commutation lors d'une demande de débit de pointe.
- Commutation lors d'une demande de débit min.
• Le Relay Mod permet de commuter jusqu'à 500 mA
sous 24 VDC ou 230 VAC.
• Exemples d'applications :
- Allumer une lumière en même temps qu'une
détection de présence (relais=0 absence;
relais=1 présence de personnes dans la zone).
- Activer un indicateur lumineux pour signaler une
panne sur le système (relais=0 fonctionnement
ok; relais=1 panne).
- Ce module est utilisé pour communiquer avec les
variateurs dans une installation VMT Mod monozone.
- ect...
• Le Relay Mod est muni de leds qui indiquent son fonc-
tionnement et signalent en cas de panne de ce module.
GAMME
Désignation
Module Relay Mod
MISE EN ŒUVRE
• Format module permettant de se monter sur rail DIN des coffrets électriques.
• Largeur correspondant à 2 modules électriques.
Exemples d'installation
VMT Mod Présence + signaler une panne via un indicateur lumineux.
+
Transformateur
Pilot Mod
RACCORDEMENT ELECTRIQUE
• Bornier « BUS » :
- Recoit l'alimentation électrique et échange les informations avec les
autres éléments du système via le bus VMT Mod.
- Relié au bus par 2 fils de de section 1,5 ou 2,5 mm² (souple ou rigide).
Schéma de cablage voir p. 28 à 31
ECO-REPONSES
RT 2012
CARACTERISTIQUES TECHNIQUES
Encombrement (mm)
,
2
Code
11017152
+
+
Relay Mod
Optic Mod
20
CONfORMITéS
• Avis technique Ventilation
Modulée Tertiaire :
N°14/10-1580.
• Eligible au CEE : fiche opération
n° BAT-TH-23, BAT-TH-23GT,
BAT-TH-24, BAT-TH-24GT.
35
+
MDA Mod avec MR
Relais 500 mA max
• Bornier « Relay » :
- Communication avec l'extérieur (allumer lumière,...)
• Schéma de câblage: voir module principal Pilot Mod.
• Nombre maximum de Relay Mod par module principal Pilot Mod : 2.
AVANTAGES
• Seulement 2 fils pour
informations + alimentation.
• Transmission de l'état d'un
élément du système.
• Signalement des pannes.
