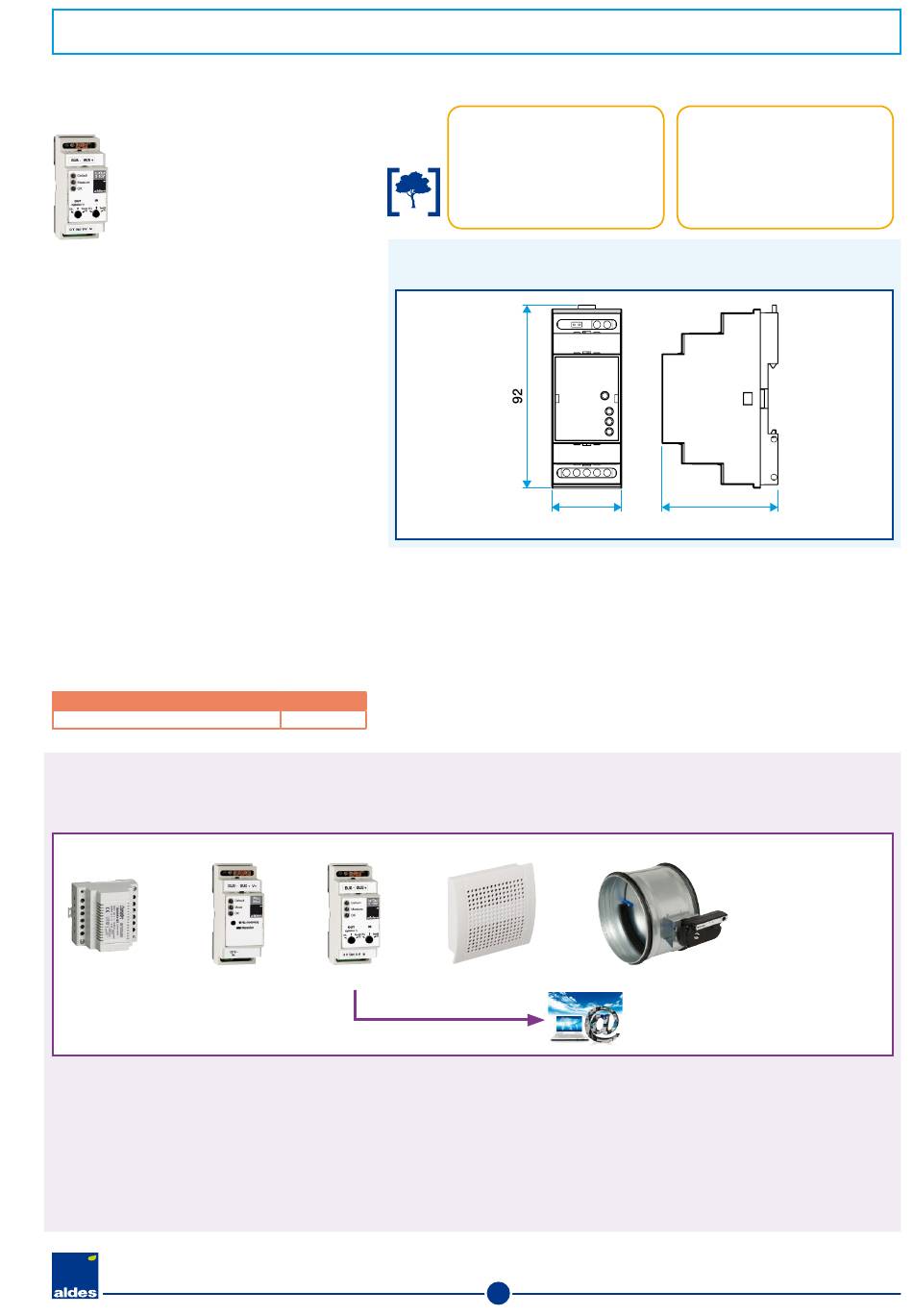

VMT Mod : ventilation modulée pour le tertiaire
Module option In/Out 0-10V Mod
DOMAINE D'APPLICATION
• Système VMT Mod.
• Application monozone et multizone.
• Avec détections Agito, Présence, CO
DESCRIPTION
• Le In/Out 0-10V Mod reçoit et/ou transmet de et/ou
vers l'extérieur du système une valeur de 0 à 10V.
• Cette valeur est proportionnelle à un paramètre
(choisi via commutateurs présents sur le module),
parmi :
- un taux de CO
(0-10V correspond à 0-2000 ppm).
2
- d'agitation (0-10V correspond à 0-100 %).
- ou de ventilation (0-10V correspond à 0-100 %).
• Tension en sortie: 0-10V sous 20 mA maximum.
• Exemples d'applications :
- Donner l'information à une GTB du taux de CO
détecté par le CO
Mod en ppm.
2
- Recevoir une consigne de ventilation provenant
d'une GTC.
- Ce module est utilisé pour communiquer avec les
variateurs dans une installation VMT Mod monozone.
- ect.
• Le In/Out 0-10V Mod est munie de leds qui indiquent
son fonctionnement et signalent en cas de panne de
ce module.
GAMME
Désignation
Module In/Out 0-10V Mod
MISE EN ŒUVRE
• Format module permettant de se monter sur rail DIN des coffrets électriques.
• Largeur correspondant à 2 modules électriques.
Exemples d'installation
VMT Mod CO
+ transmettre l'information du taux de CO
2
+
Transformateur
Pilot Mod
RACCORDEMENT ELECTRIQUE
• Bornier « BUS » :
- Recoit l'alimentation électrique et échange les informations avec les autres éléments du système via le bus VMT Mod.
- Relié au bus par 2 fils de section 1,5 ou 2,5 mm² (souple ou rigide).
• Borniers « In », « Out » :
- Communication avec l'extérieur (GTB...) :
• Schéma de câblage : voir module principal Pilot Mod.
• Nombre maximum de In/Out 0-10V Mod par module principal Pilot Mod : 1.
Schéma de cablage voir p. 28 à 31
ECO-REPONSES
RT 2012
CARACTERISTIQUES TECHNIQUES
Encombrement (mm)
,
2
2
Code
11017151
à une GTB.
2
+
+
In/Out 0-10V Mod
CO
CONfORMITéS
• Avis technique Ventilation
Modulée Tertiaire :
N°14/10-1580.
• Eligible au CEE : fiche opération
n° BAT-TH-23, BAT-TH-23GT,
BAT-TH-24, BAT-TH-24GT.
35
+
Mod
MDA Mod
2
19
AVANTAGES
• Seulement 2 fils pour
informations + alimentation.
• Communication avec l'extérieur :
GTB, GTC, variateur de
fréquence...
• Signalement des pannes.
58
GTB
