VMT Mod : ventilation modulée pour le tertiaire
TDA

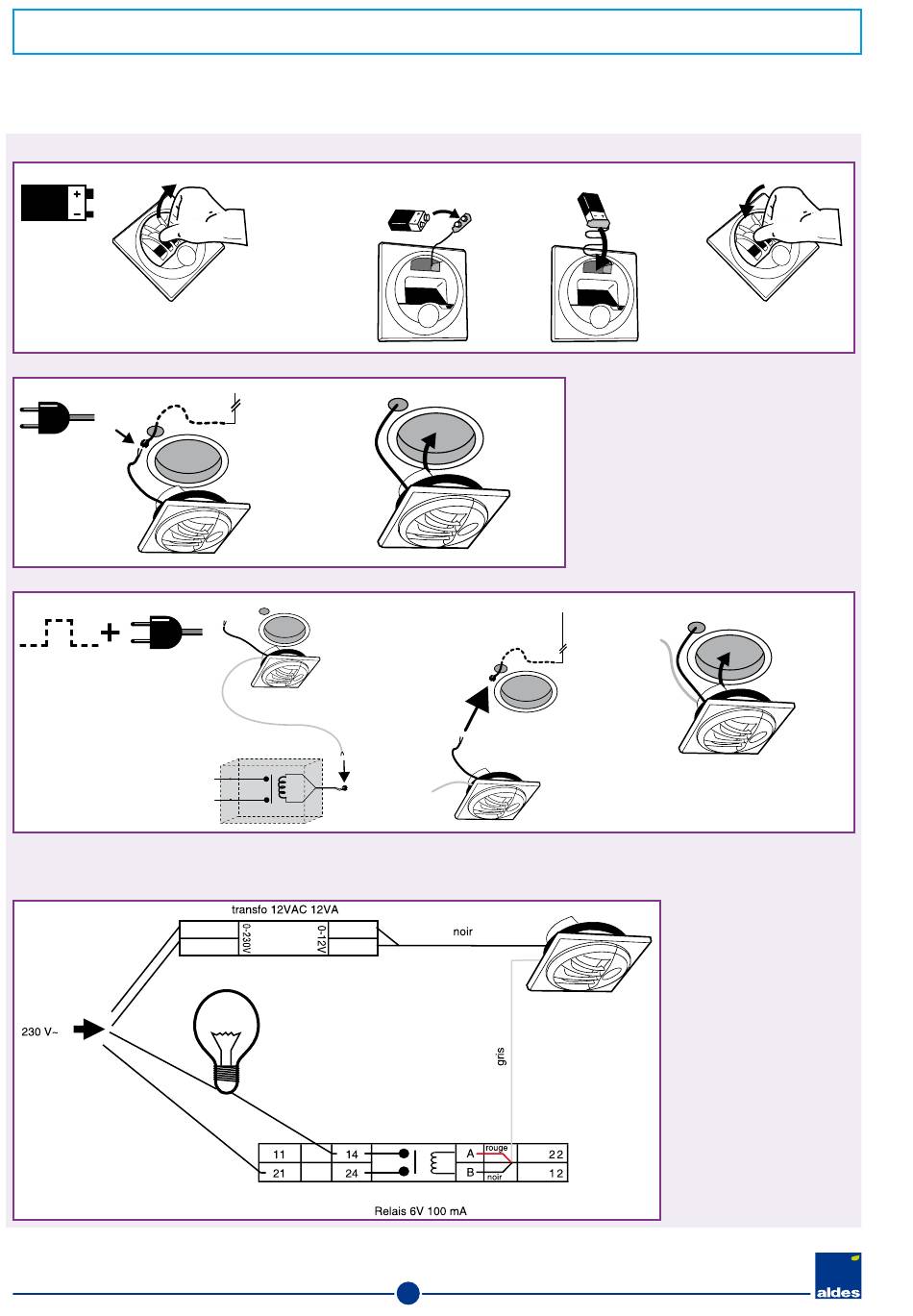

RACCORDEMENT ELECTRIQUE
9 V DC
12 V AC
RELAIS + 12 V AC
En partie arrière du terminal, deux câbles sont identifiés :
• câble noir pour le raccordement d'une alimentation de type 12 V AC,
• câble gris pour le raccordement de l'alimentation d'une bobine de relais type 6 V DC, courant bobine 100 mA max.
9 V
6LR61
alkalin
CE EN-60742
12 V AC
0,5 A (6 W)
Relais
6 V DC
I < 100 mA
26
Ø 125 mm
CE EN-60742
12 V AC
12 volts AC
0,5 A (6 W)
Ø 125 mm
Test de fonctionnement
Après avoir branché la pile
ou la connexion électrique
en 12 V AC, on peut tester le
fonctionnement de la carte
et du mécanisme.
Enlever la grille, maintenir le
contact entre les 2 broches,
le volet se ferme et s'ouvre
2 fois.
ENTRETIEN
Pour le nettoyage, régler
l'index en position •••• et
essuyer le volet avec un
chiffon humide. Lorsque la
pile est en panne, le débit
reste le débit de base (et non
le débit réduit).
