VMT Mod : ventilation modulée pour le tertiaire
Système VMT Mod : Monozone Agito

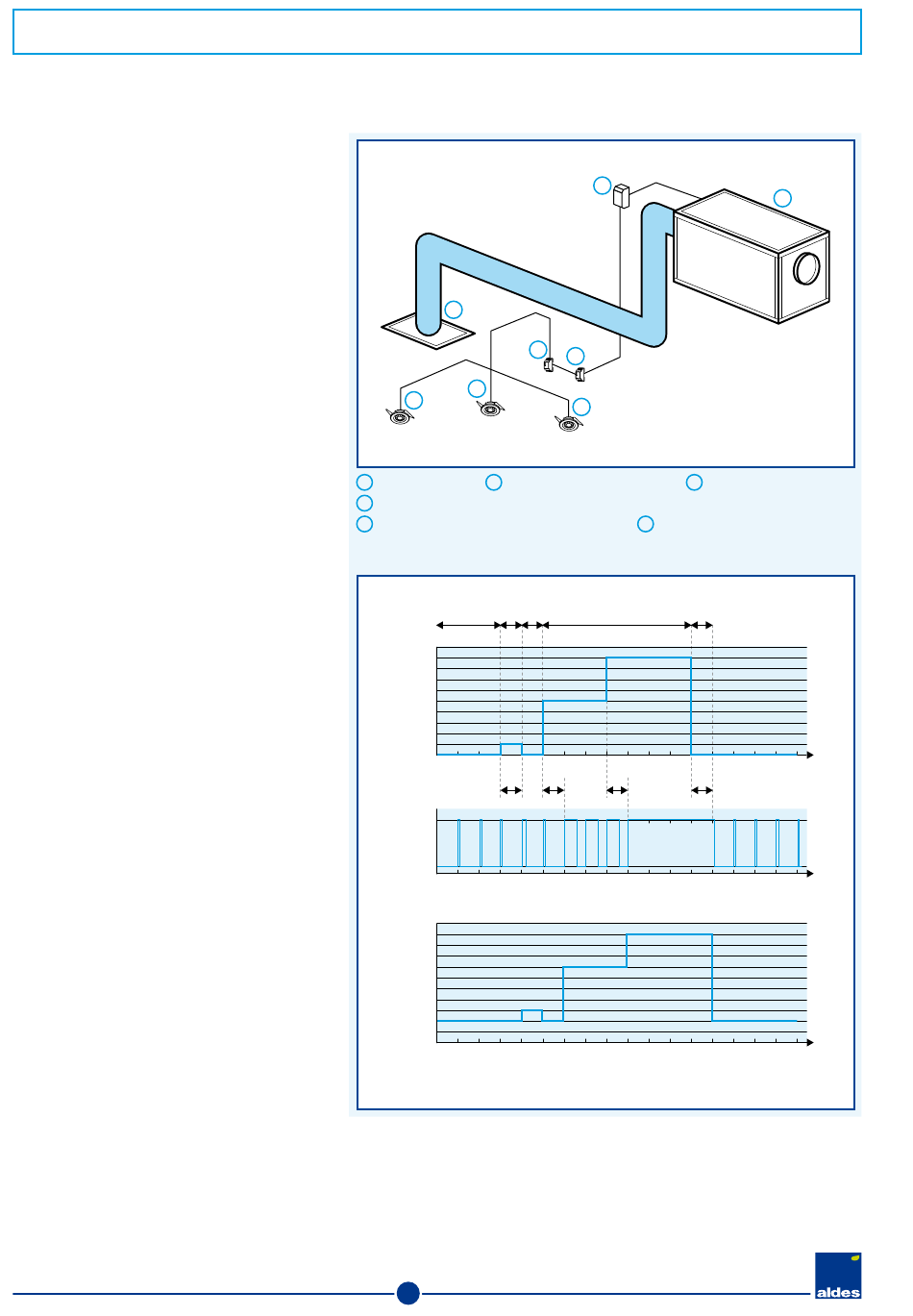

DESCRIPTION
A. Pas d'agitation :
Le ventilateur tourne à 10 % du débit nominal grâce
à la variation de tension ou à la variation de
fréquence + il tourne à 100 % 1 minute toutes les
10 minutes.
Débit équivalent : 20 % du débit nominal.
B. Des agitations :
Le module principal calcule le taux d'occupation en
fonction du nombre de mouvements détectés.
Le temps d'ouverture dépend directement de ce
taux d'occupation.
Le module principal analyse les détections pendant
10 minutes, et il en déduit l'agitation et le temps de
fonctionnement à 100 % pendant les 10 minutes
suivantes (ex : agitation mesurée de 5 temps de
fonctionnement 100 % cycle suivant de 6 minutes
débit équivalent 60 % du débit nominal).
Débit équivalent : de 20 à 100 % du débit nominal.
Le ventilateur reste à 100 % tant qu'il a des
détections correspondant à l'agitation Maxi.
C. Le ventilateur repasse au débit de 20 %, 10 minutes
après la dernière détection.
5
1
1
1
Détecteur optique
2
Module principal « Pilot Mod »
3
Variateur de tension ou de fréquence (si non-intégré au ventilateur)
4
Ventilateur (TVEC Silence, DFE Compact,...)
fonctionnement Chrono-proportionnel
A
B
Agitation
9
8
7
6
5
4
3
2
1
0
0
20
40
10'
Débit réel
1'
1'
1'
2'
100 %
10 %
0 %
0
20
40
Débit équivalent
100 %
80 %
60 %
40 %
20 %
0 %
0
20
40
10
3
2
2'
1
2'
5
Diffuseur
A
B
C
60
80
100
120
10'
10'
10'
1'
6'
6'
6'
10'
10' 10' 10'
60
80
100
120
60
80
100
120
4
Module option
140
160 170
Temps (min)
1'
1'
1'
1'
140
160 170
Temps (min)
140
160 170
Temps (min)
