Système de ventilation modulée pour le tertiaire
Table des Matières

Publicité

VMT Mod : ventilation modulée pour le tertiaire

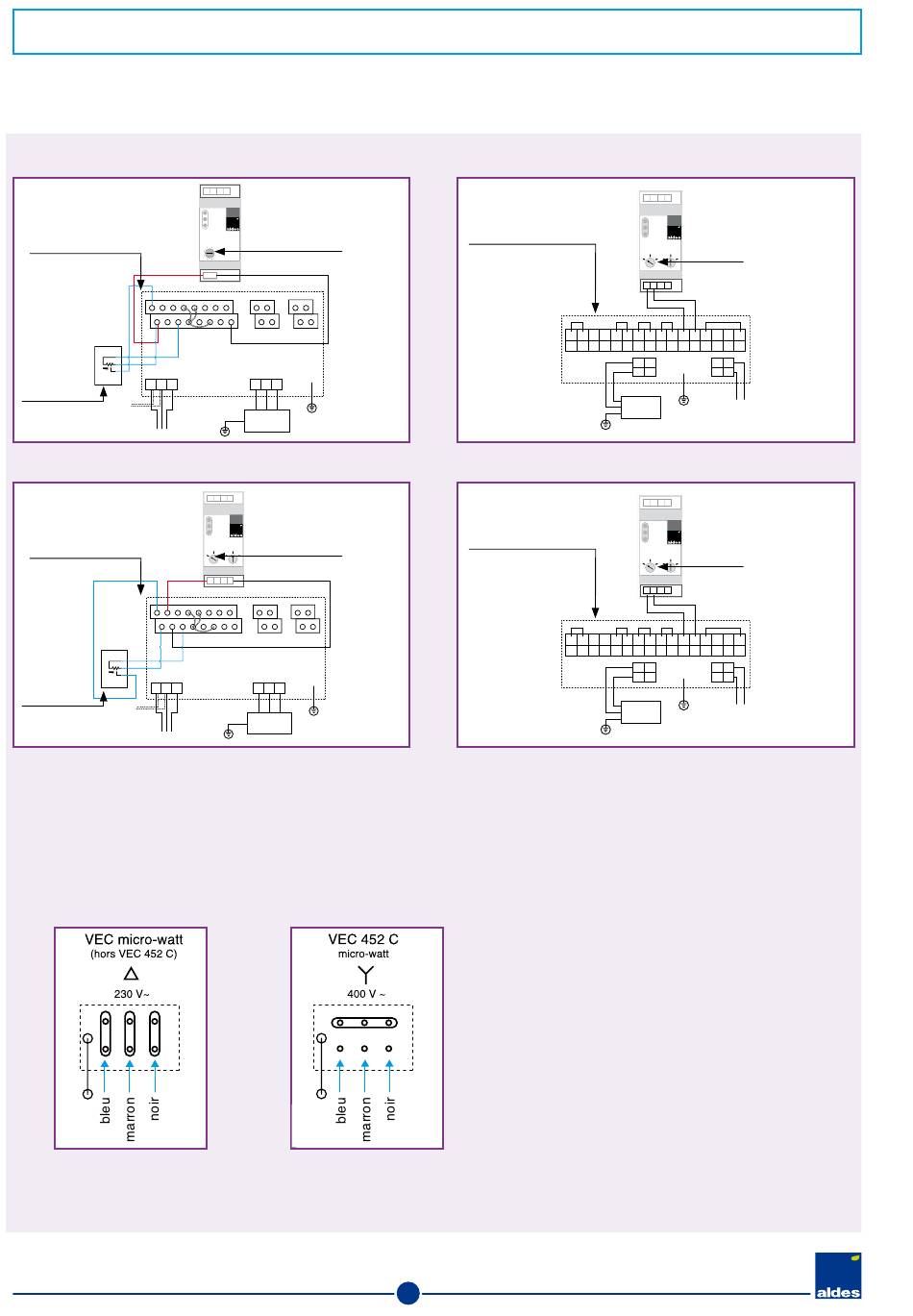

Système VMT Mod : Schémas de câblage
