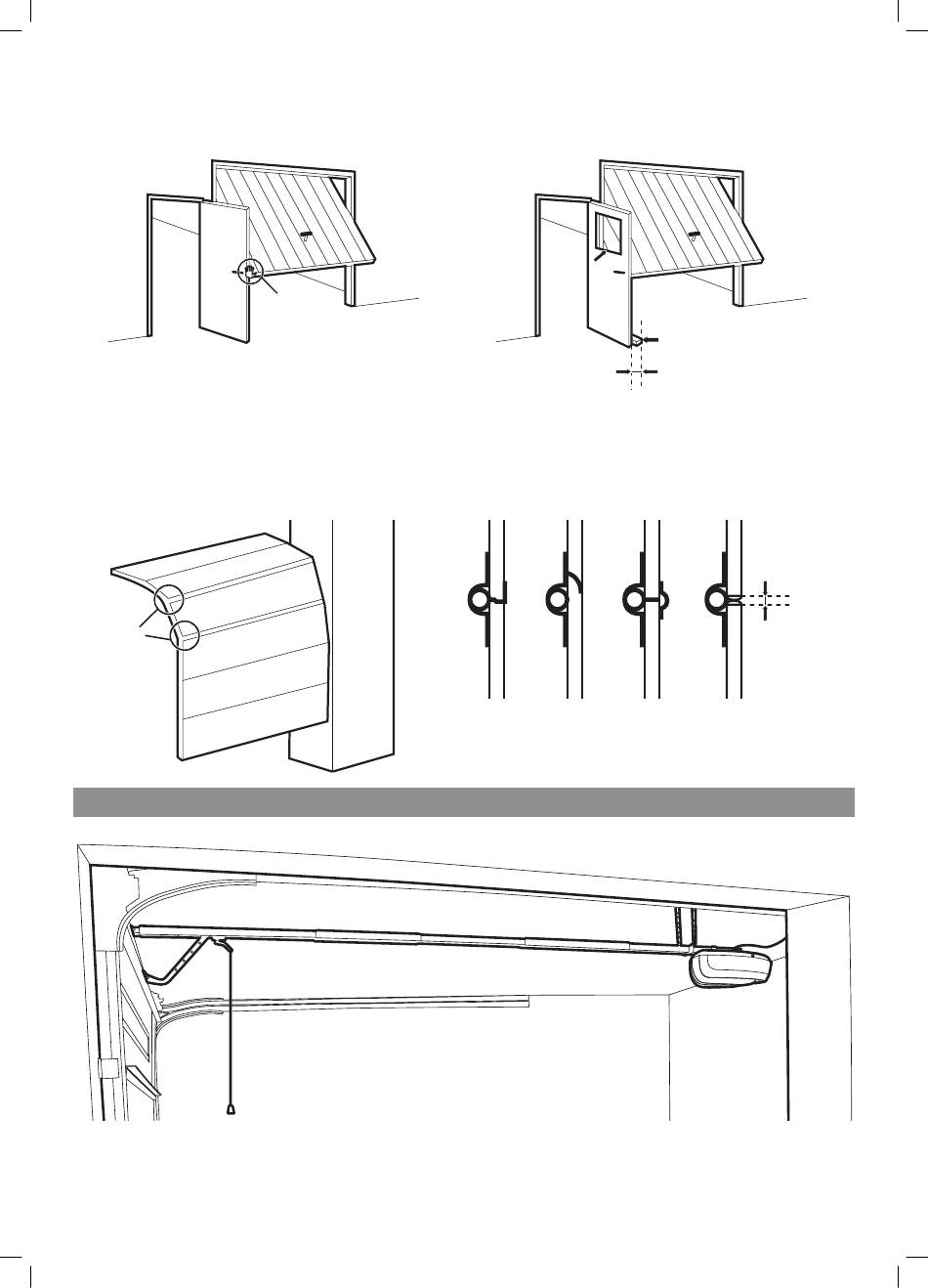

¢ Risque de pincement et de cisaillement entre la porte basculante débordante et une porte piétonnière
Il y a un risque de pincement et de cisaillement entre la porte basculante débordante et une porte piétonnière. Dans ce cas, il est
obligatoire d'avoir un trou d'observation dans la porte piétonnière ou de fixer une butée au sol afin de s'assurer d'une distance de
sécurité de 25mm entre les deux portes.
¢ Risque de pincement entre les éléments d'une porte sectionnelle
Il y a un risque de pincement entre les éléments d'une porte sectionnelle. Dans ce cas, il est possible :
- D'avoir un guide souple suivant le mouvement des éléments (Cas A)
- D'avoir des éléments conçus de façon à éviter les interstices variables (Cas B)
- D'avoir un espace obturé par du caoutchouc ou un matériau souple (Cas C)
- D'avoir une distance de sécurité de 25mm au minimum, mesurée en position comprimée (Porte fermée) (Cas D)
zone de
pincement
4 • Fixation des éléments
Assurez-vous qu'il y ait assez d'espace disponible et qu'il n'y ait pas d'obstacle (tuyaux, conduites de câbles...) là ou la
motorisation doit être installée.
risque
zone de
cisaillement
risque
VUE D'ENSEMBLE (côté intérieur garage)
trou
d'observation
solution
cas A cas B
-7-
solution
butée
25mm minimum
25mm
minimum
cas C cas D
