4

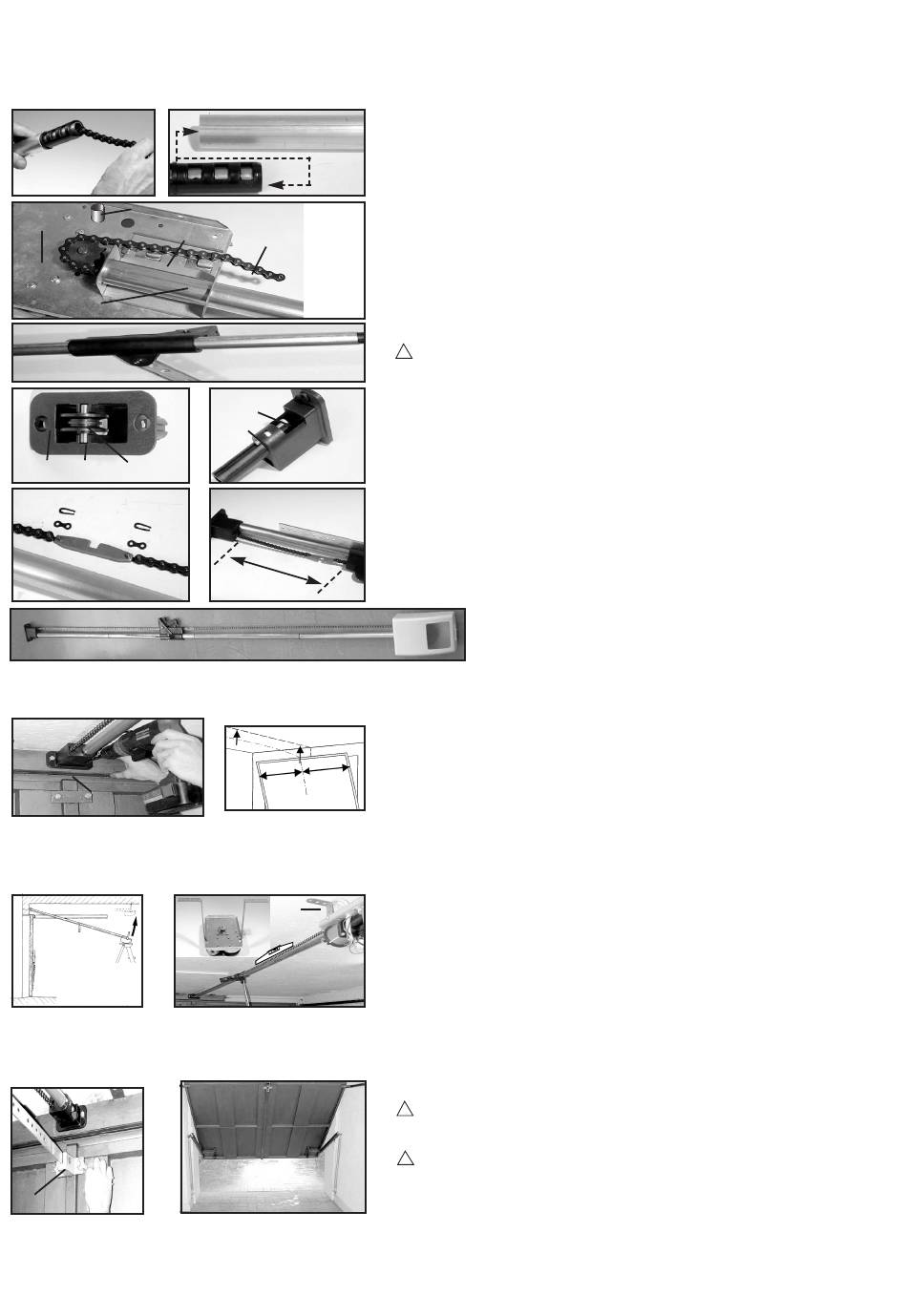

ASSEMBLAGE DES PARTIES MÉCANIQUES :
802
1
820
8100
817
801/b
803 805 804
6
8
803
9
11
809
13
801/b
2
818/b
3
808
4
806
807
5
30 cm
7
10
821
12
14
Besoin d'une réponse?
Reportez-vous à la page 11 pour contactez nos techniciens.
1. Introduire préalablement la chaîne dans chaque tube
réf. 801/B et manchon réf. 802.
2. Assembler les quatres éléments du tube de guidage réf. 801/b en les
insérant dans les manchons réf. 802.
3. Monter la plaque d'ancrage réf. 817 sur la plaque moteur réf.
8100. Introduire la chaîne réf. 818/b et l'un des tubes réf. 801/b dans
le deuxième trou de la plaque réf. 817 après avoir accroché la chaîne
au pignon moteur réf.817.
4. Insérer le chariot avec déblocage réf. 808 sur le tube en passant la
chaîne dans son siège. Attention, bien mettre le chariot dans le bon sens.
Respecter le sens d'insertion du chariot.
!
5. Pré-assembler le raccordement réf. 803 à la poulie de renvoi réf. 804
avec le pivot réf. 805, ensuite monter le boulon réf. 806 et le serrer
avec l'écrou réf. 807. Insérer le raccordement réf. 803 dans le tube
déjà monté en faisant sortir la chaîne qui devra surmonter la poulie de
renvoi réf. 804.
6. Connecter les 2 extrémités de la chaîne à travers l'élément de jonc-
tion réf. 819. L'encoche de l'élément réf.819 doit se trouver à l'opposé du tube.
7. L'élément de jonction réf. 819 devra se trouver à 30 cm de la fixation
au cadre réf. 803.
8. L'ensemble «chariot-moteur» est prêt pour être suspendu.
9. Percer 2 trous dans la partie supérieure du châssis de la porte, si
possible dans son point de renfort maximum, en utilisant l'élément réf.
803 comme gabarit de perçage.
10. Attention la fixation de cet élément devra être effectuée exactement
au centre de la porte.
11. Poser le moteur sur un support pour visser aisément la fixation réf.
803 au cadre de la porte (fig. 11). NE PAS VISSER À FOND.
12. Fixation du groupe d'entraînement au plafond
. Ouvrir le couvercle du moteur.
. Fixer les pattes réf. 821 sur le moteur avec deux vis réf. 813.
Les 2 pattes réf. 821 devront être préalablement pliées à la même hauteur
afin que l'appareil entier soit parallèle au plafond (utiliser un niveau à bulle).
. Visser la fixation 803 à fond.
13. Fixation de la porte
Fixer la patte réf. 809 à la partie supérieure de la porte dans son point de
renfort maximum avec vis et écrou, et insérer dans son trou le pivot réf. 815
avec les entretoises réf. 816 en installant au milieu la bielle réf. 812. Bloquer
les 2 extrémités du pivot réf. 815 avec 2 bagues d'arrêt réf. 814.
14. Tendre la chaîne en agissant sur la vis réf. 806. Ouvrir la porte jus-
qu'à ce que le chariot de glissement réf. 808 s'accroche à la plaque
d'encliquetage.
Avant d'actionner la porte électriquement s'assurer TOUJOURS
!
que les parties mécaniques, la navette réf. 808 et la plaque d'ancrage
de la chaîne réf. 819 soient bloquées.
Pour installer le système sur les portes sectionnelles, utiliser le
!
raccordement réf. 104952 en substitution de la bielle réf. 812 standard
fournie.
L'installation mécanique est ainsi terminée.
