AirDrive 2.4

Description de l'appareil

Caractéristiques
L'AirDrive 2.4 de Showtec est un système de transmission DMX fiable et rapide. Il fonctionne comme
émetteur ou récepteur DMX.
 Tension d'entrée : 100-240 V C.A., 50/60 Hz
 Alimentation : adaptateur d'alimentation 5 V, 1 000 mA (inclus)
 512 canaux DMX par système
 2 modes de contrôle : mode de réception et mode de transmission
 Plusieurs récepteurs peuvent être utilisés avec un même émetteur
 1 bouton pour la programmation
 Plage de fonctionnement : < 300 m (à l'air libre)
 XLR 3 broches (entrée/sortie)
 Fréquences porteuses : 2,4 GHz
 Dimensions : 42 x 90 x 140 mm (l x L x H)
 Poids : 0,4 kg
Remarque : il est indispensable de connaître la notion de DMX pour tirer pleinement parti de cet
appareil.

Panneau avant

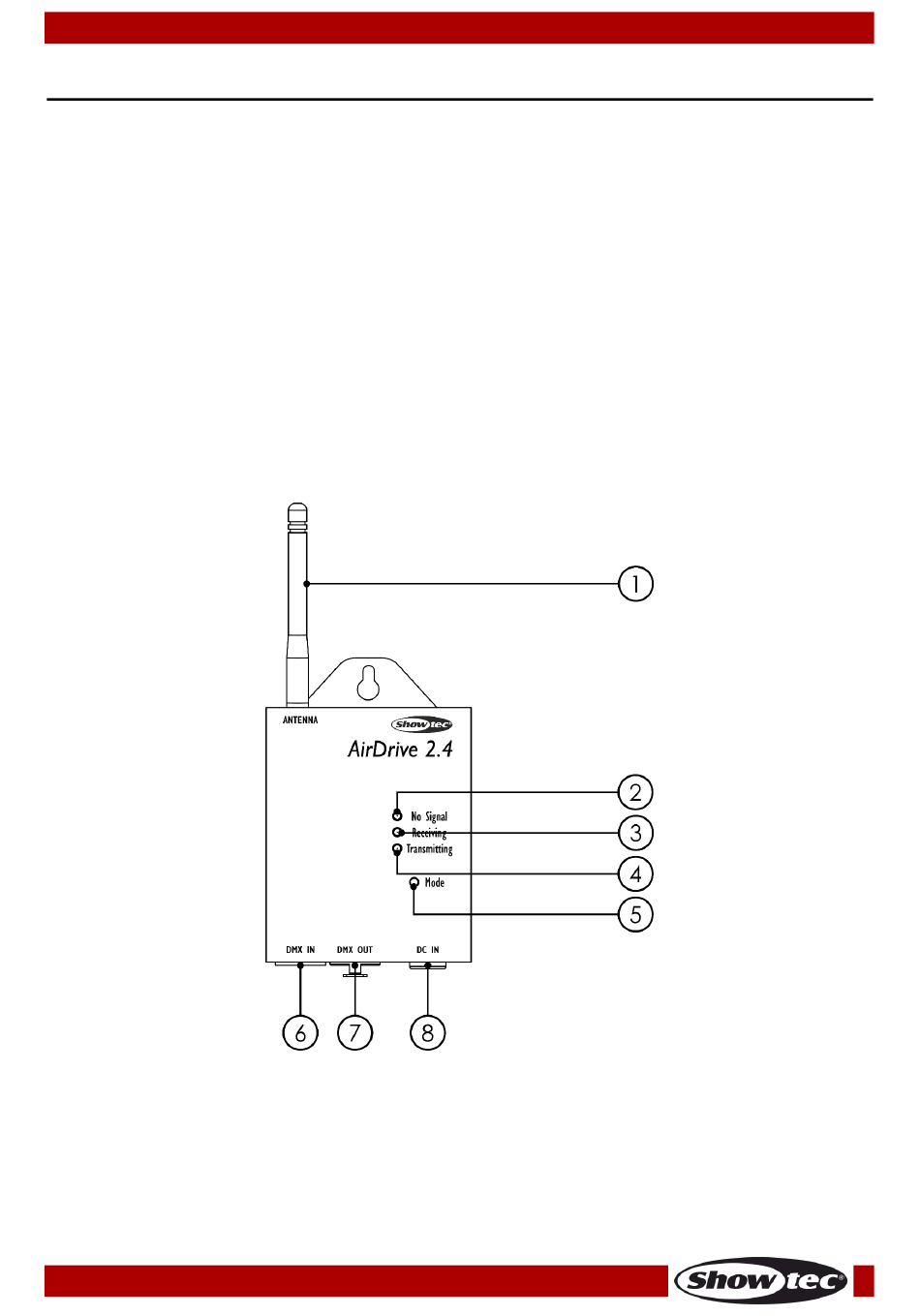

Schéma 1
01) Antenne
02) Témoin LED No signal (absence de signal, rouge)
03) Témoin LED Receiving (en réception, vert)
04) Témoin LED Transmitting (en transmission, orange)
05) Bouton Mode
06) Connecteur de signal DMX à 3 broches (entrée)
07) Sortie du connecteur de signal DMX à 3 broches
08) Connecteur d'adaptateur C.C. 5 V
Code commande : 50250
