Mode de contrôle DMX
Les appareils sont reliés individuellement sur un câble de transmission de données, et connectés à la
console de contrôle Si un signal DMX est présent, le témoin LED DMX clignote.
Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement lors de l'utilisation
suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel la Phantom Matrix FX répondra au contrôleur.
Si vous utilisez la console de contrôle, retenez que l'appareil est doté de 118 canaux.
Si vous utilisez plusieurs Phantom, assurez-vous de définir correctement l'adressage DMX.
Ainsi, l'adresse DMX de la première Phantom devrait être 1 (001) ; celle de la seconde Phantom devrait
être 1 + 118 = 119 (119) ; celle de la troisième Phantom devrait être 119 + 118 = 237 (237), etc. Assurez-
vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Phantom
correctement. Si une ou deux Phantom partagent une même adresse, elles fonctionneront de la même
manière.
Contrôle :
Après avoir défini les adresses de toutes les Phantom, vous pouvez commencer à les faire fonctionner par
le biais de vos consoles de contrôle de l'éclairage.
Remarque : Une fois allumée, la Phantom FX détecte automatiquement si des données DMX 512 sont
reçues ou non. Si l'entrée DMX ne reçoit aucune donnée, la LED DMX ne clignote pas.
Le problème peut être lié au fait que :
●
le câble XLR venant du contrôleur n'est pas connecté à l'entrée de la Phantom FX.
●
La console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console est
défectueux ou les fils de signaux sont permutés dans la prise entrante.
Remarque : Il faut installer une fiche XLR (120 ohms) dans le dernier appareil afin d'assurer une
transmission correcte sur la ligne de transmission de données DMX.
L'écran s'éteint au bout de 35 secondes
Si vous n'appuyez ou ne tournez pas la molette de contrôle du MENU pendant 35 secondes, l'écran par
défaut s'affiche. Pour revenir au menu principal, appuyez ou tournez la molette de contrôle du MENU
(04).
Une fois que vous avez appuyé ou tourné cette molette, le menu principal s'affiche à l'écran.
Code commande : 40062
Appuyez et tournez la molette de contrôle
pour naviguer dans les options du menu.
15

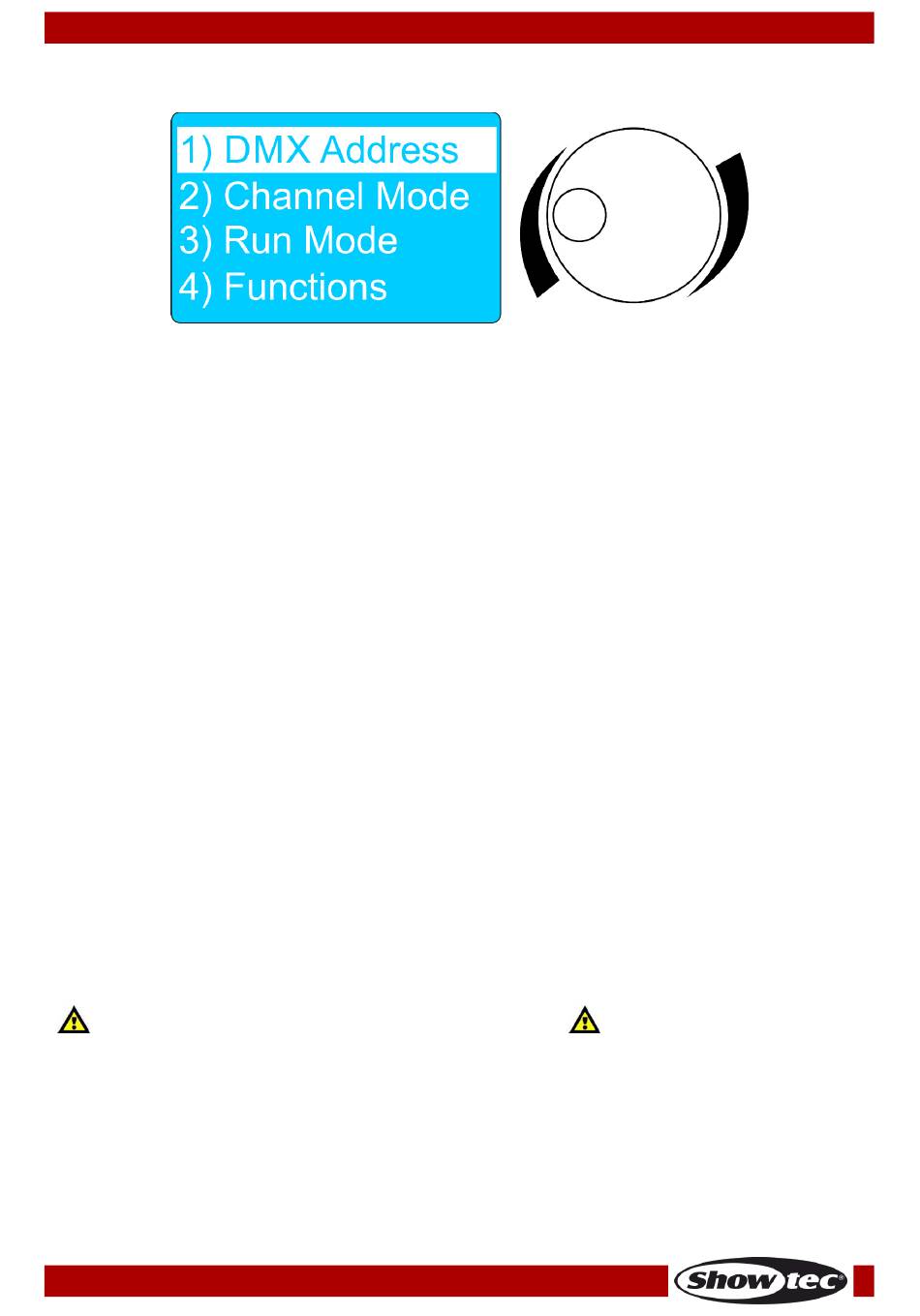

Schéma 5
