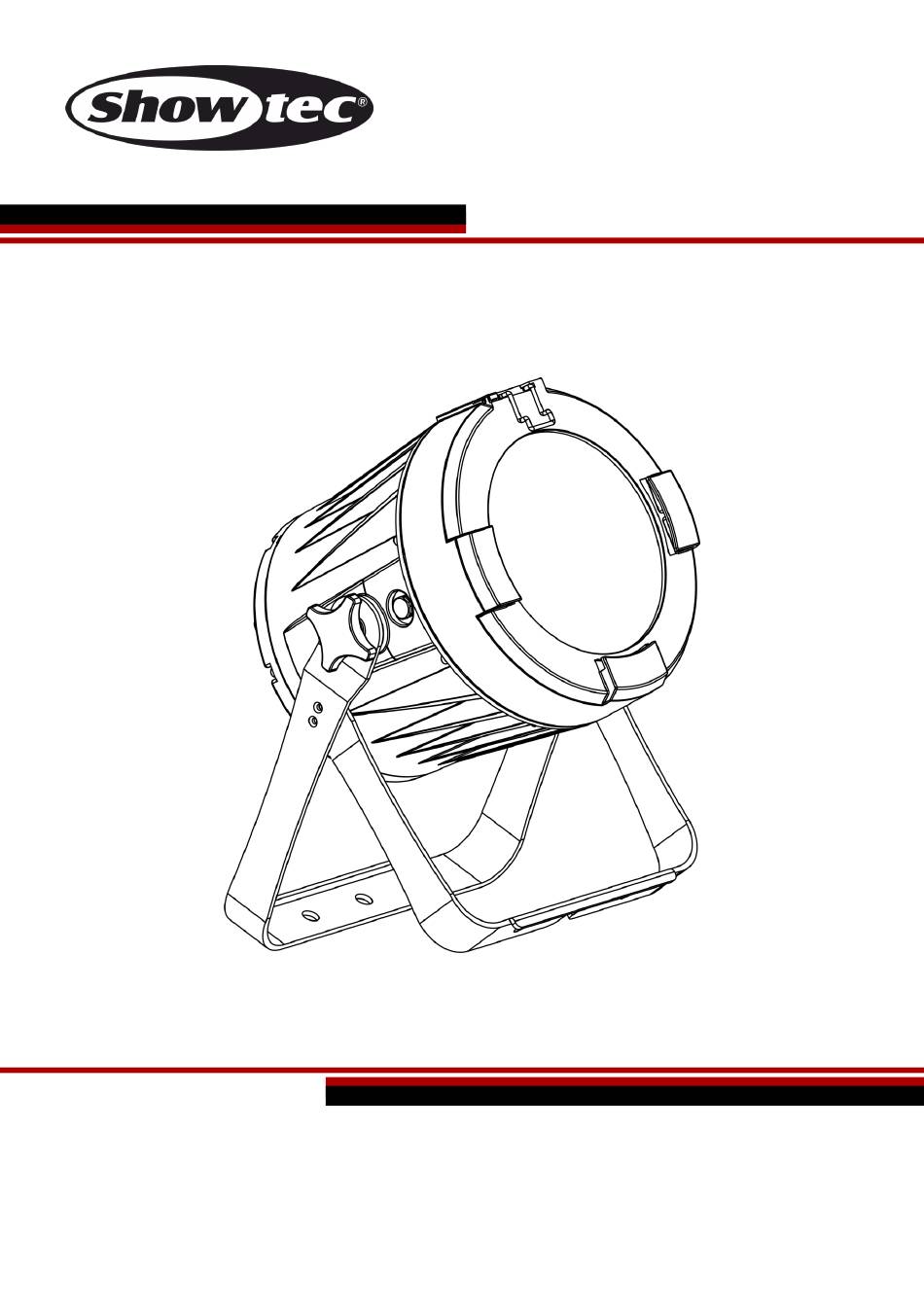

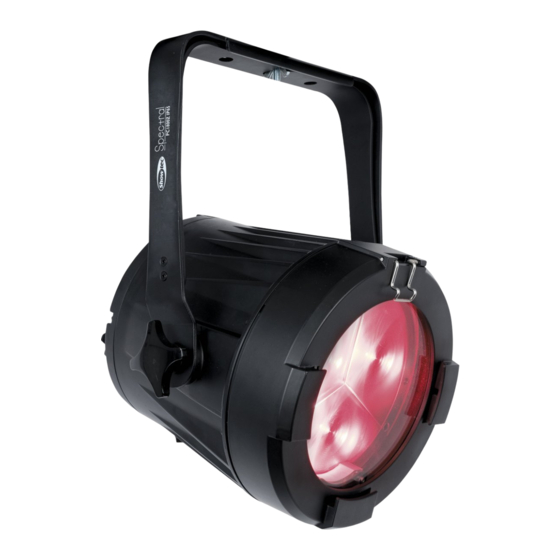

- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Spectral PC 1800Z IP Code commande : 43553 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Spectral PC 1800Z IP Table des matières Avertissement ..................................3 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................5 Fixation .................................... 5 Branchement à la prise secteur ..........................6 Instructions de renvoi ..............................7 Réclamations ................................. 7 Description de l’appareil ..............................8 Panneau avant ................................ - Page 3 Spectral PC 1800Z IP Absence de réponse au DMX ..........................28 Spécifications du produit ...............................30 Dimensions ..................................31 Code commande : 43553...
-
Page 4: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : Showtec Spectral PC 1800Z IP Câble de sécurité Câble d’alimentation Schuko vers Powercon (1,5 m) ... -
Page 5: Important
Laissez l’appareil hors tension et à température ambiante. • Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. -
Page 6: Conditions D'utilisation
Spectral PC 1800Z IP • À l’usage des adultes seulement. Le projecteur doit être installé hors de portée des enfants. Ne laissez jamais l’appareil fonctionner sans surveillance. • L’utilisateur est responsable du positionnement et du fonctionnement corrects du Spectral. Le fabricant décline toute responsabilité... -
Page 7: Branchement À La Prise Secteur
Spectral PC 1800Z IP Le Spectral peut être placé sur une surface au sol dégagée, ou monté sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement à la prise secteur Branchez la fiche d’alimentation de l’appareil dans la prise secteur. -
Page 8: Instructions De Renvoi
Spectral PC 1800Z IP Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. -
Page 9: Description De L'appareil
Spectral PC 1800Z IP Description de l’appareil Caractéristiques Le Spectral PC 1800Z IP est un appareil LED avec une grande puissance en sortie et doté d’effets d’excellente qualité. • Tension d’entrée : 100-240 V C.A., 50/60 Hz • Consommation : 185 W •... -
Page 10: Panneau Arrière
12) Œillet de sécurité Installation Retirez tout le matériel d’emballage du Spectral PC 1800Z IP. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 11: Modes De Contrôle
Spectral PC 1800Z IP Modes de contrôle 4 modes sont proposés : • Couleurs statiques (manuel) • Programmes intégrés (automatique) • Maître/esclave. • DMX-512 (9, 12 ou 17 canaux) Un Spectral (couleurs statiques) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. -
Page 12: Plusieurs Spectral (Contrôle Dmx)
Spectral PC 1800Z IP Plusieurs Spectral (contrôle maître/esclave) Schéma 3 Plusieurs Spectral (contrôle DMX) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code commande 70140/70141). - Page 13 Spectral PC 1800Z IP Configuration DMX de plusieurs Spectral Schéma 4 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique Code commande : 43553...
-
Page 14: Câblage De L'appareil
XLR / M 3p de 6 m, IP65. > XLR/F 3p. Neutrik FL7310 XLR / M 3p de 10 m, IP65. > XLR/F 3p. Neutrik Le Spectral PC 1800Z IP peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Code commande : 43553... -
Page 15: Panneau De Commande
Spectral PC 1800Z IP Panneau de commande A) Écran LCD Bouton MENU C) Bouton ENTER D) Bouton UP Bouton DOWN Schéma 5 Mode de contrôle Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la console de contrôle... -
Page 16: Vue D'ensemble
Spectral PC 1800Z IP Vue d’ensemble Code commande : 43553... -
Page 17: Options Du Menu Principal
Spectral PC 1800Z IP Options du menu principal 01) Dès que vous allumez l’appareil, deux écrans s’affichent de manière interchangeable : 02) Appuyez sur le bouton ENTER pour ouvrir le menu principal. L’écran affiche : 03) Appuyez sur les boutons UP / DOWN pour passer d’un menu à l’autre. -
Page 18: Adresse Dmx
Spectral PC 1800Z IP 2. Adresse DMX Ce menu vous permet de définir l’adressage DMX de départ. 01) Une fois dans le menu principal, appuyez sur les boutons UP/DOWN et choisissez ADDRESS. 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 19: Personality (Personnalité : Modes Du Canal Dmx)
Spectral PC 1800Z IP 03) Appuyez sur les boutons UP/DOWN pour basculer entre les 2 options suivantes : ZOOM 1 et ZOOM2. 6. Personality (personnalité : modes du canal DMX) Ce menu vous permet de configurer le mode (personnalité) du canal DMX choisi. -
Page 20: Comment Créer Votre Programme Personnalisé
Spectral PC 1800Z IP 7.1. Comment créer votre programme personnalisé 01) Premièrement, commencez avec PROGRAM1 et ajoutez les réglages que vous voulez dans la SCENE-01, puis dans la SCENE-02, etc. 02) Vous pouvez ajouter vos réglages dans un maximum de 30 scènes. -
Page 21: Couleur (« Color »)
Spectral PC 1800Z IP 8.3. Couleur (« Color ») Ce menu vous permet d’accéder aux fonctions d’étalonnage de l’appareil. 01) Une fois dans le menu SETTING, appuyez sur les boutons UP/DOWN pour choisir COLOR. 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 22: Étalonnage
Spectral PC 1800Z IP 10. Étalonnage Ce menu vous permet d’étalonner les couleurs de l’appareil 01) Une fois dans le menu principal, appuyez sur les boutons UP/DOWN et choisissez CALIB. C. 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 23: Canaux Dmx
Spectral PC 1800Z IP Canaux DMX 9 canaux (HSIC) Canal 1 – variateur d’intensité 0-255 Réglage graduel, de sombre à clair, 0 - 100% Canal 2 – Réglage graduel (les canaux 1 et 4 doivent être réglés sur une valeur comprise entre 1 et 255 0-255 Réglage graduel de la teinte, de 0 à... -
Page 24: Canaux (Ssp)
Spectral PC 1800Z IP Canal 9 – vitesse du variateur d’intensité Pas de fonction 10-29 Variateur d’intensité linéaire 30 - 69 Variateur d’intensité 1 non linéaire (plus rapide) 70 - 129 Variateur d’intensité 2 non linéaire 130-189 Variateur d’intensité 3 non linéaire 190-255 Variateur d’intensité... -
Page 25: Canaux (Tour)
Spectral PC 1800Z IP 12 canaux (TOUR) Canal 1 – variateur d’intensité 0-255 Réglage graduel, de sombre à clair, 0 - 100% Canal 2 – rouge (le canal 1 doit être réglé sur une valeur comprise entre 1 et 255 0-255 Réglage graduel du rouge de 0 à... - Page 26 Spectral PC 1800Z IP Canal 8 – programmes intégrés/personnalisés 0-40 Pas de fonction 41-50 Auto 1 51-60 Auto 2 61-70 Auto 3 71-80 Auto 4 81-90 Auto 5 91-100 Auto 6 101-110 Auto 7 111 - 116 Auto 8 121-130...
-
Page 27: Canaux (Tr16)
Spectral PC 1800Z IP 17 canaux (TR16) Canal 1 – variateur d’intensité 0-255 Réglage graduel, de sombre à clair, 0 - 100% Canal 2 – Variateur d’intensité léger 0-255 Réglage fin du variateur, de sombre à clair, 0 - 100% Canal 3 –... - Page 28 Spectral PC 1800Z IP 246 - 250 Blanc 11 : 7 200 K 251-255 Blanc 12 : 8 000 K Canal 12 – stroboscope (les canaux 1 et 3, 4, 5, 6, 7, 8, 9 ou 10 doivent être réglés sur une valeur comprise entre 1 et 255...
-
Page 29: Maintenance
04) Les cordons d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Spectral PC 1800Z IP ne requiert presque pas d’entretien. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. Débranchez la prise de courant puis nettoyez le couvercle à... - Page 30 Spectral PC 1800Z IP Problème Cause(s) probable(s) Solution • Vérifiez que l’appareil est allumé L’alimentation est défectueuse et que les câbles sont Un ou plusieurs appareils ne correctement branchés. fonctionnent pas • Rapportez l’appareil à votre Le fusible interne a grillé...
-
Page 31: Spécifications Du Produit
Spectral PC 1800Z IP Spécifications du produit Modèle : Showtec Spectral PC 1800Z IP Tension d’entrée : 100-240 V C.A., 50/60 Hz Consommation : 185 W (pleine puissance) Raccordement DMX : 30 unités Alimentation en 110 V 5 unités Alimentation en 240 V 10 unités... -
Page 32: Dimensions
Spectral PC 1800Z IP Dimensions Code commande : 43553... - Page 33 ©2018 Showtec...
