4.6.3

AJUSTER LA FIN DE COURSE DE LA BASCULE

Dans certains cas, il sera nécessaire de limiter ou d'ajuster la course de la bascule de
l'assise. Deux (2) dispositifs permettent d'effectuer ces fonctions (voir; figure 14).
a) Limitation de l'angle postérieur. La course permet une bascule jusqu'à 45°.
1. Desserrer le boulon (A) et l'écrou (B) du collier d'arrêt (E) (à l'aide de (2) clé plate 7/16") ;
2. Amener la bascule en position maximum désirée;
3. Abaisser le collier d'arrêt (E) jusqu'à la base du cylindre;
4. Resserrer fermement le boulon (A) et l'écrou (B) du collier d'arrêt (E), ne pas
oublier la rondelle (D).
b) Limitation de l'angle antérieur (position de confort). La course permet une bascule
de -5° à +45°, cet ajustement permet de ramener la bascule dans une position
prédéterminée.
1. Desserrer le boulon (C) de la mâchoire d'arrêt (G) (clé plate 1/2") ;
2. Amener la bascule en position désirée ou de confort;
3. Prendre soin d'insérer la tige mobile (F) et les mâchoires d'arrêt (G) en (position
engagée –voir; figure 14) et descendre la mâchoire d'arrêt (G) pour arriver en
butée sur le bas de la tige de butée (H) du vérin;
4. Resserrer fermement le boulon (C) sur la mâchoire d'arrêt.
NOTE: Ce dispositif (tige mobile) peut être escamoté afin de pouvoir revenir en position
horizontale ou antérieure -5°.

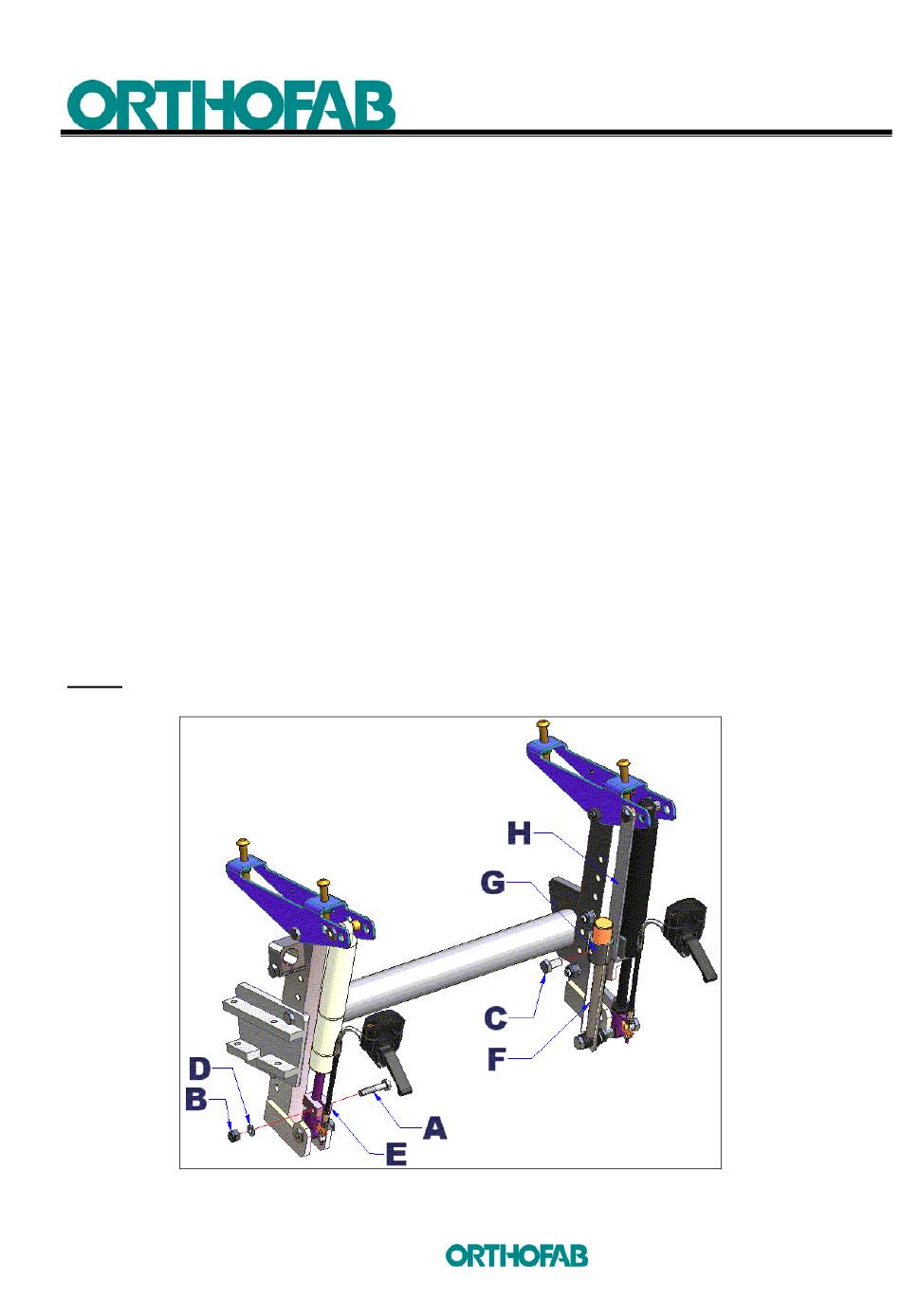

Figure 14 : Ajustement de la fin de course de la bascule.
