CHANGER LA HAUTEUR DE L'APPUI-MOLLET

NOTE: L'appui-mollet est ajustable en hauteur, profondeur et largeur (voir; figure 3).
a) Ajuster l'appui-mollet en hauteur :
1. Desserrer la vis (A) à l'aide d'une clé hexagonale 5 mm ;
2. Faire coulisser la bride (B) jusqu'à la position désirée ;
3. Replacer la vis (A) et serrer fermement.
NOTE : L'appui-mollet de l'appui-pied compensateur n'est pas ajustable en hauteur.
C
D

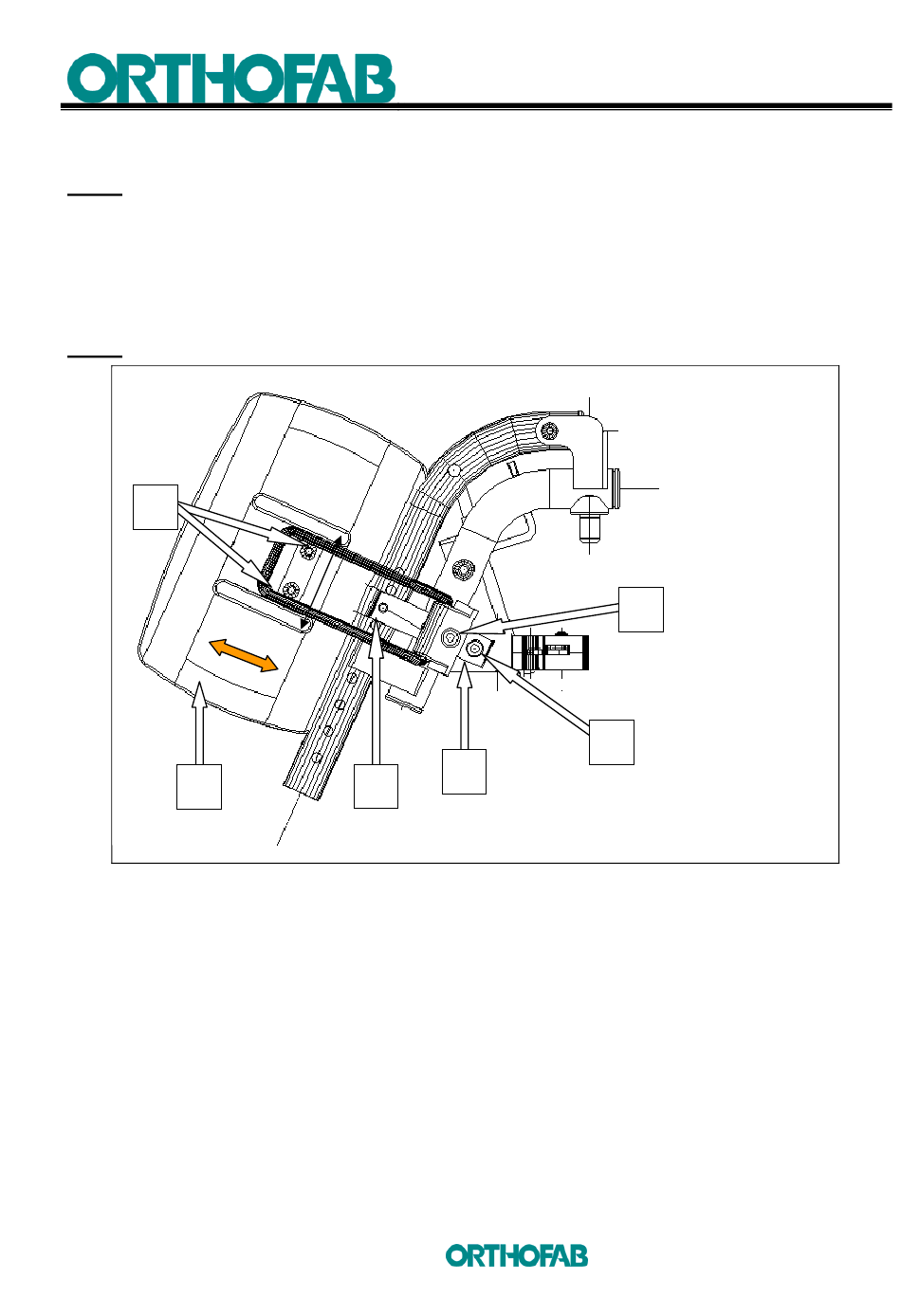

Figure 3 : Ajustement de l'appui-mollet.
4.1.5

CHANGER LA POSITION DE L'APPUI-MOLLET

b) Ajuster l'appui-mollet en largeur :
1. Desserrer les vis (C) à l'aide d'une clé hexagonale 4 mm ;
2. Faire coulisser l'appui-mollet (D) jusqu'à la position adéquate ;
3. Resserrer les vis (C).
c) Ajuster l'appui-mollet en profondeur :
1. Desserrer la vis de butée (E), à l'aide d'une clé hexagonale 5 mm ;
2. Desserrer la vis (F) ;
3. Ajuster à la position désirée ;
4. Resserrer les vis (E) et (F).
