Chapitre 2 : Installation

Configuration de l'armoire

Configuration de l'armoire pour les centrales de
détection incendie à deux et quatre zones

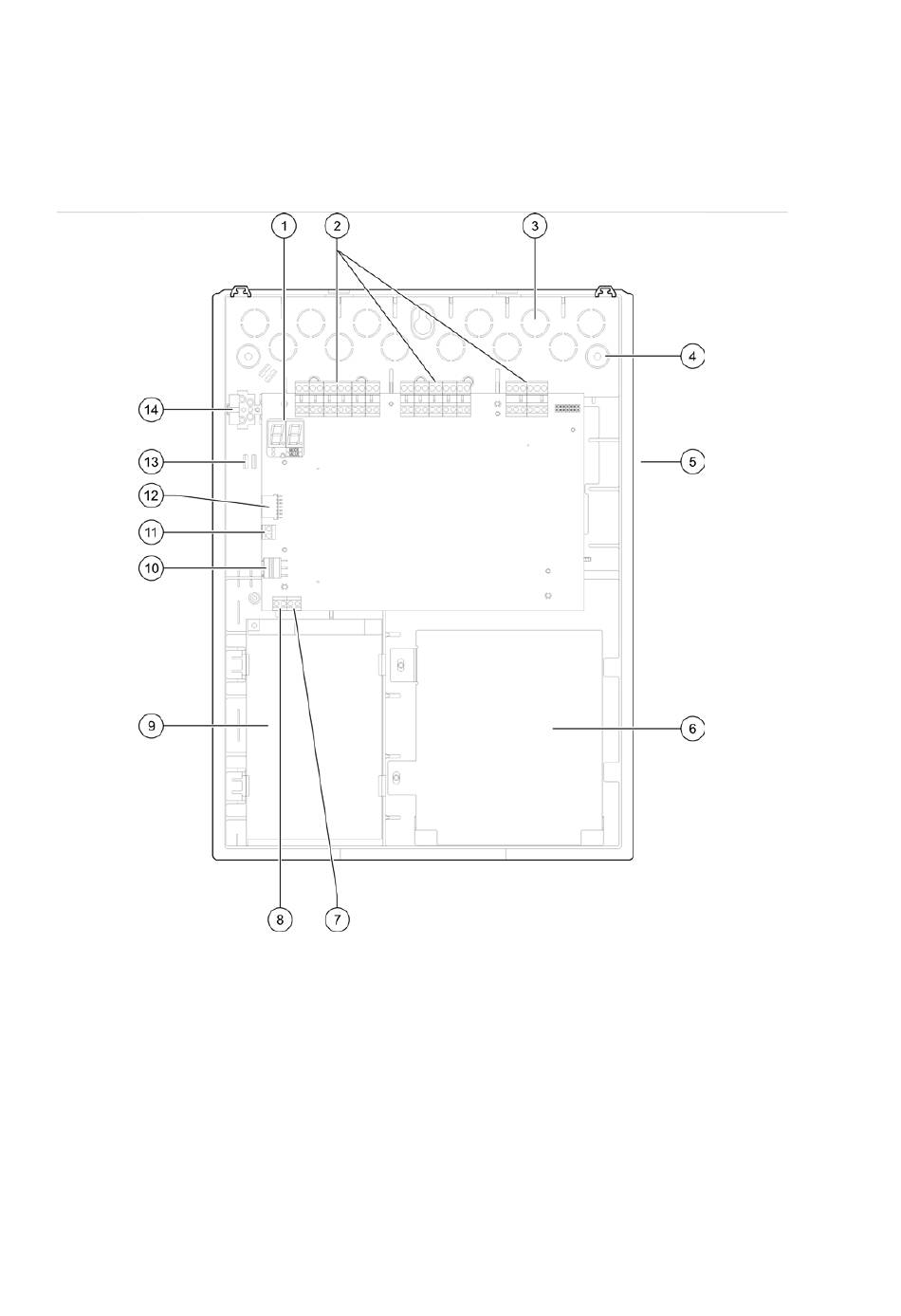

Figure 1 : Configuration de l'armoire pour les centrales de détection incendie à deux et
quatre zones
1. Afficheur 7 segments
2. Bornier de raccordement de la centrale et
des zones de détection
3. Sorties de câbles
4. Emplacement vis de fixation murale
5. Connecteur de carte réseau (à l'arrière de
la PCB)
6. Compartiment des batteries
7. Bornier de raccordement de la clé
Remarque : Seuls les modèles locaux sélectionnés comportent les borniers de
raccordement à clé et du compteur d'alarme.
4
8. Bornier de raccordement du compteur
d'alarmes
9. Alimentation
10. Boîte de raccordement d'alimentation
11. Boîte de raccordement des batteries
12. Connecteur de la carte d'extension
13. Serre-câbles
14. Bloc fusiblé, de raccordement de
l'alimentation secteur
