Confi Gurations D'évacuation Coaxiale-Élévation Verticale - Valor H4 Serie Guide D'installation

Évacuation

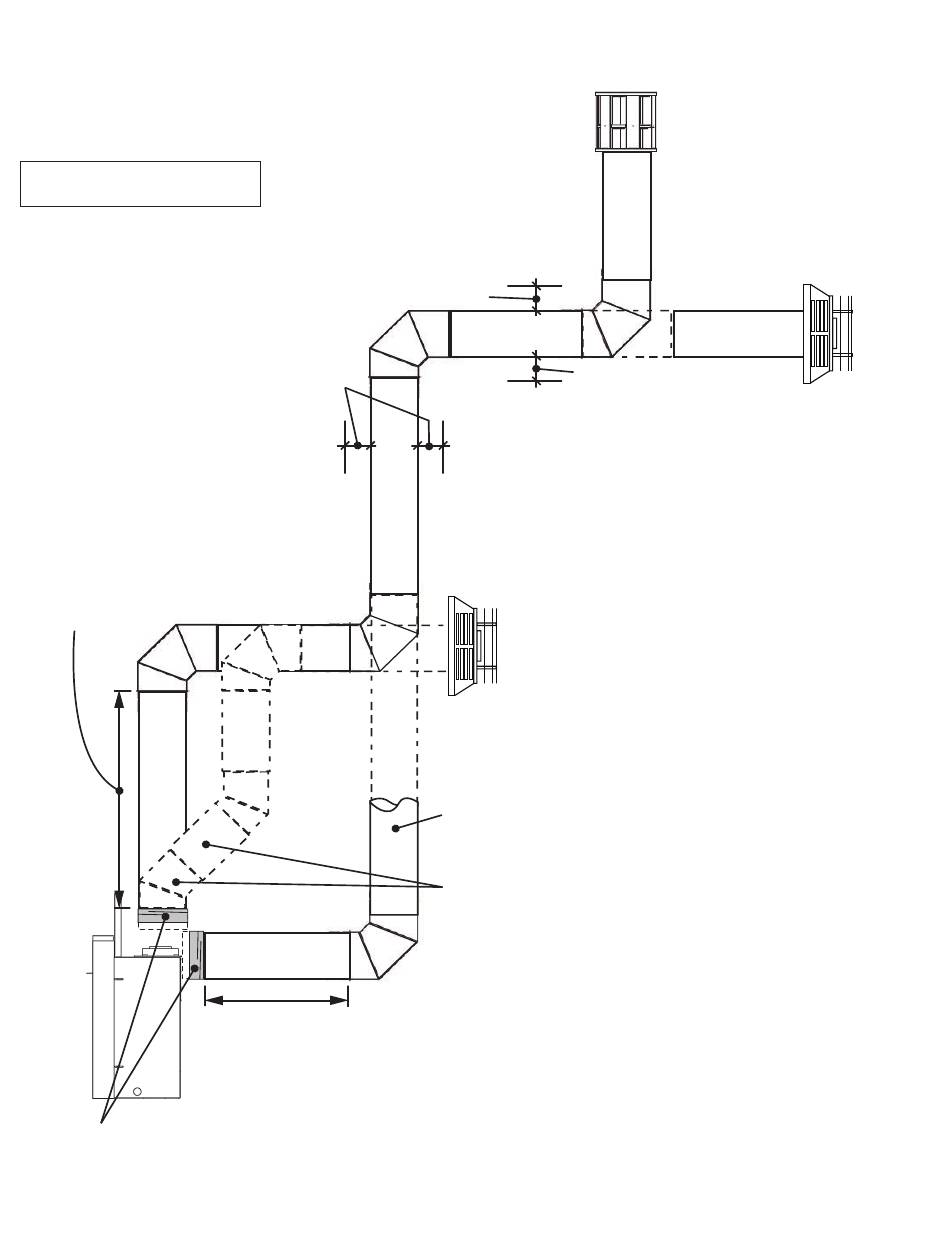

Confi gurations d'évacuation coaxiale—élévation verticale
MAXIMUM 4 COUDES 90º
(ou équivalent)
Élévation min. de 6" (152 mm)
pour évacuation
sur le dessus
V1
Adaptateur 817VAK exigé
pour évent sur le dessus et
pour évent arrière
18
Min. 3" (76 mm)
au-dessus du conduit
Min. 1" (25 mm)
autour du
conduit vertical
V2
H1
Max. 24" (610 mm)
avant un coude
horizontal
H2
Min. 1" (25 mm)
en-dessous et de
chaque côté du
conduit horizontal
Élévation min. de 12" (305 mm)
Coude de 45° permis sur
la buse d'évent en autant
que le conduit entre les
coudes est d'au moins
6" (152 mm)
Exemple 1
Valeur V = V1 (6') + V2 (6') + V3 (2')= 14'
Valeur H = H1 (3') + H2 (3') = 6'
V3
Coaxiale
