Concept - Valor H4 Serie Guide D'installation

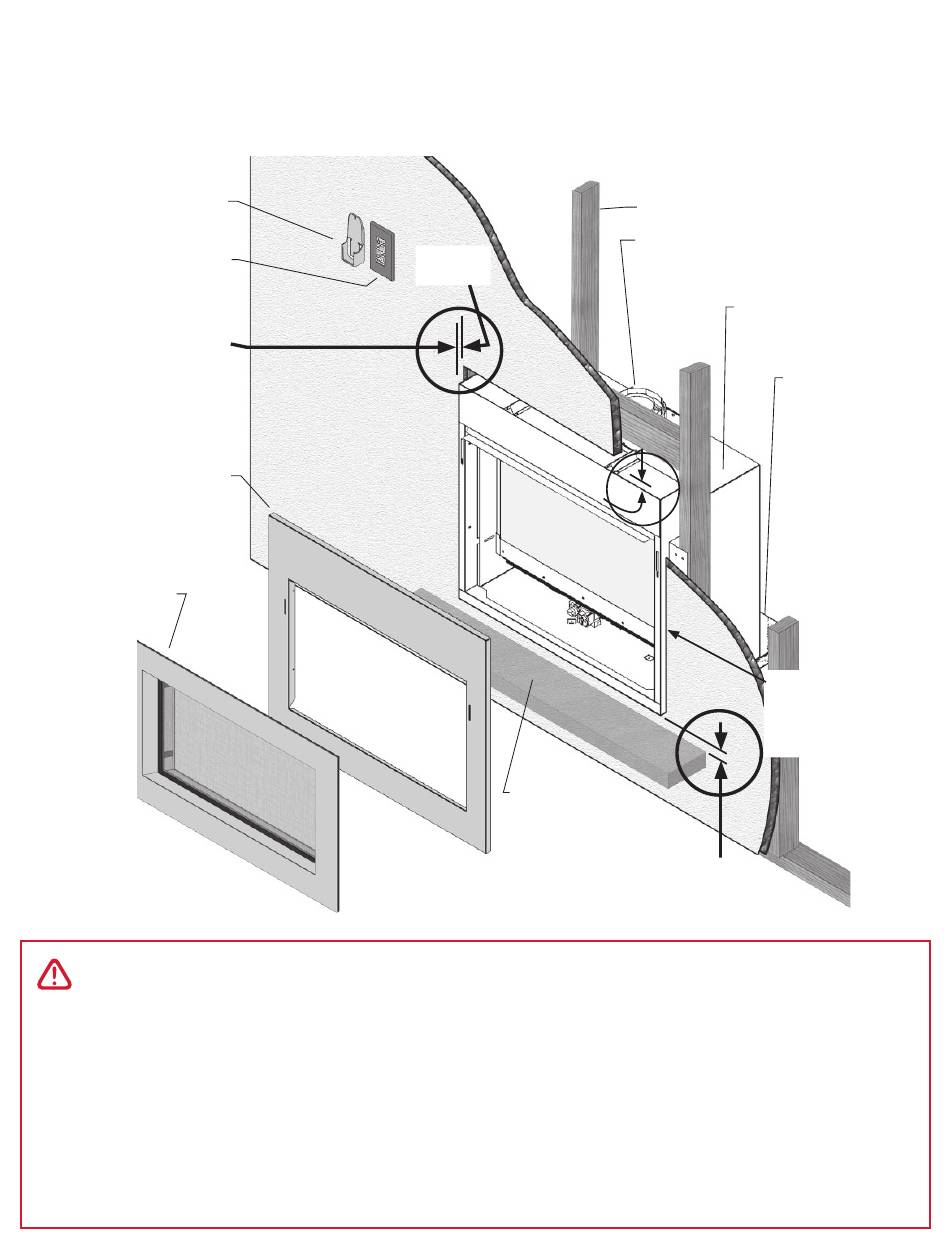

Planification
Support mural pour manette
de télécommande
Interrupteur MARCHE/ARRÊT
pour le foyer
(fourni, recommandé)
Finition du mur
Matériau combustible permis.
NOTE : Le foyer DOIT dépasser
la surface de fi nition du mur
(incluant tuile, etc.) d'au moins
3/4" (19 mm) .
Bordure extérieur, requise
(vendue séparément)
Bordure de fi nition avec
pare-étincelles, requise
(vendue séparément)
AVERTISSEMENT
AVERTISSEMENT DE SÉCURITÉ! Le H4 est un foyer radiant très efficace.
SURFACES DU MUR CHAUDES! Le mur directement au-dessus du foyer peut être construit de
matériaux combustibles et, même s'ils sont sécuritaires, ils peuvent devenir très chauds
lorsque le foyer fonctionne. Ne le touchez pas! Finissez le mur directement au-dessus du foyer
avec des matériaux et méthodes appropriées aux températures élevées.
SURFACES DE LA DALLE/PLANCHER CHAUDES! La dalle ou plancher devant le foyer peuvent
devenir très chauds. Placer le foyer plus haut que la surface de la dalle ou plancher et installer
le pare-étincelles aideront à réduire les températures. Notez que certains matériaux, même
sécuritaires, peuvent se dégrader dû à la chaleur—pensez-y lors du choix de matériaux.
Note : Cet appareil peut être installé à l'extérieur dans un endroit à l'abri des
intempéries selon le guide d'installation de la trousse de conversion GV60CKO.
Min. 3/4"
(19 mm)
M i n
m a
Espace minimum de 1/2" (13 mm) exigé entre le
bas de la bordure extérieure et la surface fi nie du
Soulevez l'appareil pour permettre cet espace.
Encastrement—voir page 12
Fourni avec buse d'évent orientée
vers le haut; peut être réorientée vers
l'arrière—voir page 24
. 1 "
( 2 5
t é r
m m
i a u
c o m ) p o
u r
b u
s t i b
l e
Matériau combustible
permis pour plancher
ou dalle (si utilisée)
plancher ou dalle pour circulation d'air.

Concept

Foyer 650J
Lorsque l'appareil est
insstallé directement
sur de la moquette,
tuile ou autre matériau
combustible autre
que le bois, l'appareil
doit être installé sur
un panneau de métal
ou bois couvrant
son entière surface
à l'intérieur du mur
en largeur et en
profondeur..
NOTE : L'appareil doit
dépasser le mur fi ni.
Calculez l'espace en
fonction du matériau
de fi nition
11
