Entrées Analogiques; Définir Le Type De L'entrée Analogique - Siemens SINAMICS G120 CU240B-2 Instructions De Service

Adaptation du bornier
5.4 Entrées analogiques
5.4 Entrées analogiques

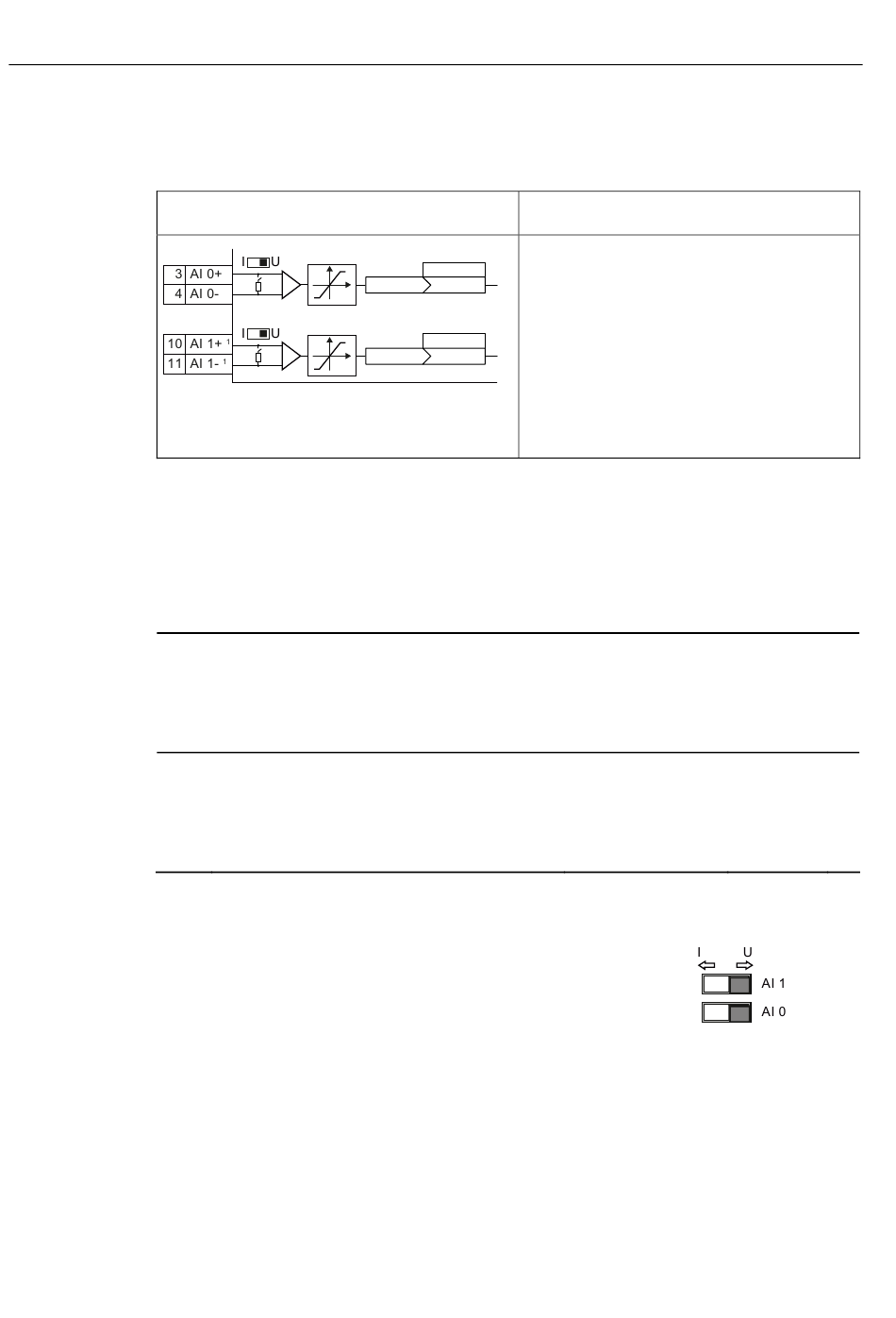

Bornes des entrées analogiques
1
Définir le type de l'entrée analogique
Le variateur propose une série de préréglages que vous pouvez sélectionner avec le
paramètre p0756 :
AI 0
AI 1
Vous devez par ailleurs positionner le commutateur associé à
l'entrée analogique. Le commutateur se trouve sur la Control Unit,
derrière le volet inférieur en face avant.
• Entrée de tension : position du commutateur U (réglage usine)
• Entrée de courant : position du commutateur I
Si vous modifiez le type de l'entrée analogique avec p0756, le variateur sélectionne
automatiquement la normalisation adéquate de l'entrée analogique. La caractéristique de
normalisation linéaire est définie par deux points (p0757, p0758) et (p0759, p0760). Les
paramètres p0757 ... p0760 sont affectés par leur indice à une entrée analogique, les
paramètres p0757[0] ... p0760[0] sont p. ex. associés à l'entrée analogique 0.
94
p0756[0]
p0756[1]
Non disponible avec les Control Units CU240B-2 et CU240B-2 DP
Entrée de tension unipolaire
Entrée de tension unipolaire surveillée
Entrée de courant unipolaire
Entrée de courant unipolaire surveillée
Entrée de tension bipolaire
Aucune sonde raccordée
Entrée de tension unipolaire
Entrée de tension unipolaire surveillée
Entrée de courant unipolaire
Entrée de courant unipolaire surveillée
Entrée de tension bipolaire
Aucune sonde raccordée
Modification de la fonction de l'entrée
analogique
1. Définissez le type de l'entrée analogique
CI: pyyyy
r0755[0]
CI: pyyyy
2. Connectez le paramètre p0755 à l'entrée
r0755[1]
Variateur de fréquence avec les Control Units CU240B-2 et CU240E-2
Instructions de service, 01/2011, FW 4.4, A5E02299792C AB
avec le paramètre p0756 et le commutateur
du variateur (entrée de tension -
10 V ... 10 V ou entrée de courant
4 mA ... 20 mA p. ex.).
connecteur voulue (comme consigne de
vitesse p. ex.).
Les entrées connecteurs sont repérées dans
la liste des paramètres du Manuel de listes
par "CI".
0 V ... +10 V
+2 V ... +10 V
0 mA ... +20 mA
+4 mA ... +20 mA
-10 V ... +10 V
0 V ... +10 V
+2 V ... +10 V
0 mA ... +20 mA
+4 mA ... +20 mA
-10 V ... +10 V
p0756[0] = 0
1
2
3
4
8
p0756[1] = 0
1
2
3
4
8
