A-GAGE
EZ-ARRAY
avec IO-Link v1.1
4 Instructions d'installation
4.1 Montage de l'émetteur et du récepteur
Les émetteurs et récepteurs EZ-ARRAY sont compacts et faciles à manipuler lors du montage. Les équerres fixées aux
extrémités permettent une rotation de ±30°. Un émetteur peut être séparé de 400 mm à 4 m de son récepteur.
En partant d'un point de référence commun, mesurez l'espace pour placer l'émetteur et le récepteur dans le même plan,
avec les points médians et les extrémités d'affichage directement opposés. (Si les capteurs sont montés avec leurs ex-
trémités d'affichage vers le haut, voir
de l'interface HW dans
Configuration par interrupteur DIP ou par Interface IO-Link v1.1
inverser l'affichage à 3 chiffres) Fixez les équerres sur les boîtiers de l'émetteur et du récepteur à l'aide des boulons M6
et des écrous fournis, ou utilisez le matériel fourni par l'utilisateur.
Il est nécessaire d'utiliser des équerres centrales avec des capteurs plus longs, s'ils sont exposés à des chocs ou des
vibrations. Dans de tels cas, les capteurs sont conçus pour être montés avec une distance maximale de 900 mm entre
deux équerres. Les capteurs de 1 050 mm et plus sont fournis avec une équerre centrale à utiliser si nécessaire avec les
équerres d'extrémité standard.
1. Fixez l'équerre centrale à la surface de montage lors du montage des équerres d'extrémité.
2. Fixez le collier dans les deux encoches du boîtier avec les vis M5 et les écrous fournis.
3. Quand le capteur est fixé aux équerres d'extrémité, attachez le collier à l'équerre centrale avec la vis M5 fournie.
Équerres d'extrémité EZ-ARRAY (fournies avec chaque émetteur et récepteur)

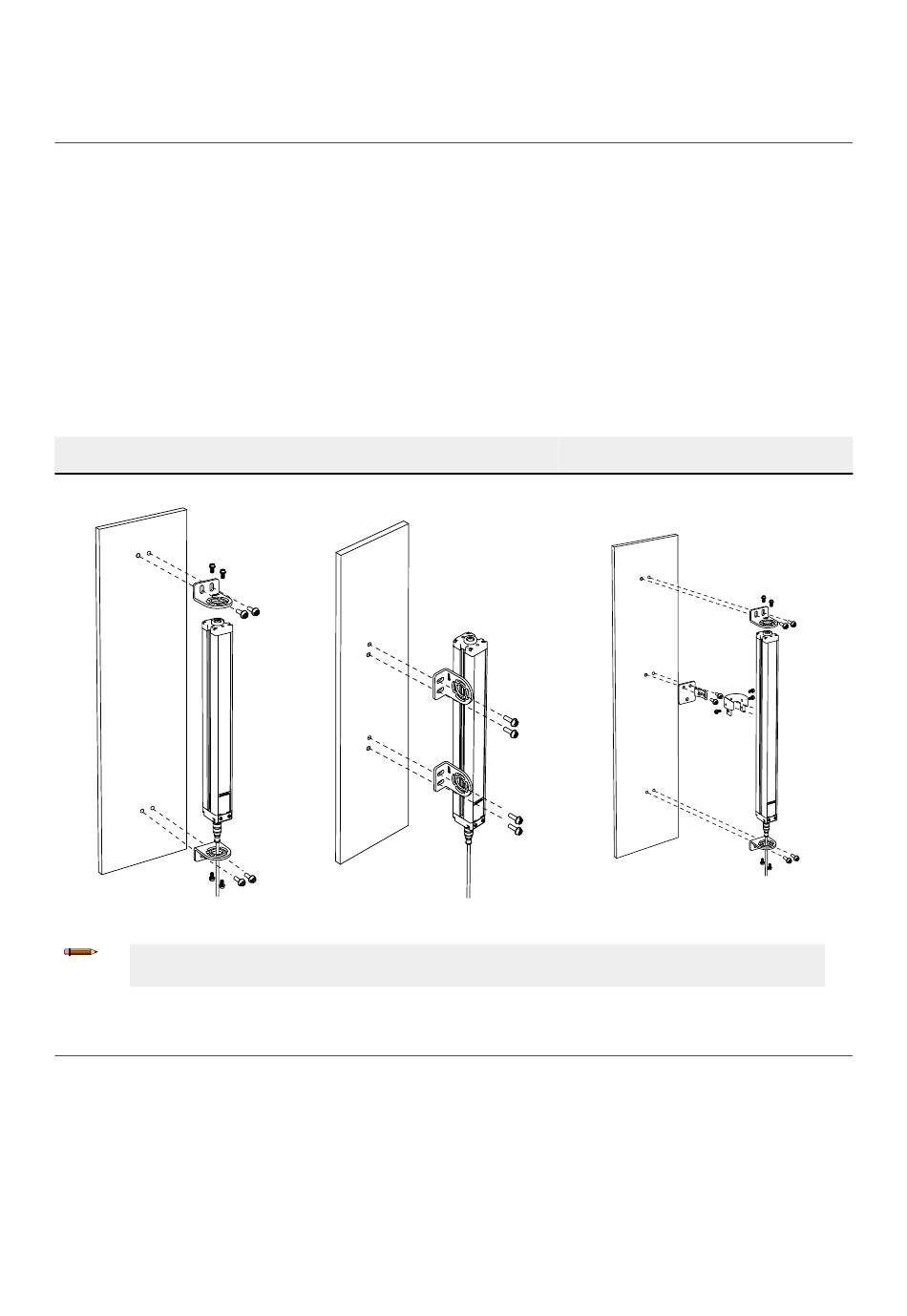

Illustration 9. Montage aux extrémités
Remarque: Les équerres sont conçues pour être montées directement sur les supports de montage
de la série MSA avec la visserie fournie.
4.2 Alignement mécanique
Montez l'émetteur et le récepteur sur leurs équerres et positionnez les fenêtres des deux unités l'une en face de l'autre.
Mesurez à partir d'un ou plusieurs plans de référence (par ex. le sol du bâtiment) jusqu'au même point de l'émetteur et
du récepteur pour vérifier leur alignement mécanique.
Utilisez un niveau à bulle, un fil à plomb ou le laser d'alignement LAT-1-SS en option, ou vérifiez les distances en diago-
nale entre les capteurs pour les aligner mécaniquement.
16
Fil gris du récepteur (apprentissage à distance)
Illustration 10. Montage latéral (remplacement
possible par deux équerres de capteur)
www.bannerengineering.com
à la page 8 ou consultez le tableau
à la page 8 pour savoir comment
Équerre centrale orientable (fournie avec les ém-
etteurs et les récepteurs de 1 050 mm et plus)
Illustration 11. Les détecteurs ont été conçus pour
que la distance minimum entre deux équerres puisse
atteindre 900 mm.
