2 Présentation
Le rideau lumineux de mesure A-GAGE
le profilage de produits à la volée, le guidage de bords et du centre, le contrôle de tension de boucle, la détection de
trous, le comptage de pièces et d'autres utilisations similaires.
Les émetteurs et les récepteurs sont disponibles avec des rideaux de 150 à 2400 mm de long. L'émetteur comprend une
colonne de diodes électroluminescentes (LED) espacées de 5 mm ; leur lumière est focalisée et orientée vers le récep-
teur, situé en face de l'émetteur, qui dispose de photodiodes avec le même espacement de 5 mm. La lumière de chaque
LED de l'émetteur est détectée par la photodiode correspondante du récepteur.
Ce rideau lumineux sophistiqué est capable de détecter des objets cylindriques opaques de 5 mm de diamètre ou de
mesurer des bords espacés de 2,5 mm, selon la méthode de balayage sélectionnée (
13). La portée de détection est de 400 mm à 4 m sur les modèles standard et de 30 mm à 1500 mm sur les modèles à
courte portée et à faible contraste.
Des modèles à faible contraste et à courte portée sont disponibles pour des applications nécessitant une distance plus
courte entre l'émetteur et le récepteur ou lorsque la détection et le profilage de cibles non opaques sont nécessaires. La
détection du verre ou d'autres objets transparents est possible avec ce système.
La conception en deux éléments de l'EZ-ARRAY le rend économique et facile à utiliser. Les fonctions du contrôleur sont
intégrées dans le boîtier du récepteur. Il peut être configuré pour de nombreuses applications simples au moyen de l'in-
terrupteur DIP à six positions situé à l'avant du récepteur (l'interface utilisateur du récepteur).L'interface de communica-
tion IO-Link offre des possibilités de contrôle et de surveillance plus sophistiquées. Voir
la page 24.
Les boîtiers de l'émetteur et du récepteur peuvent être montés par le côté ou par les extrémités au moyen des équerres
d'extrémité fournies ; les modèles plus longs sont également livrés avec une équerre centrale. (Voir
teur et du récepteur
à la page 16.)
La synchronisation des faisceaux est assurée par les câbles des capteurs à 8 conducteurs. Des LED individuelles et un
affichage de diagnostic à 3 chiffres sur le récepteur fournissent des informations visuelles permanentes sur l'état de dé-
tection et le diagnostic. Des données complètes sont envoyées à un contrôleur de processus par une combinaison de
quatre sorties : deux analogiques et deux logiques (la sortie logique 1 est une sortie IO-Link). La sortie IO-Link fournit
une sortie logique (mode SIO) ou une interface de communication (mode IO-Link).

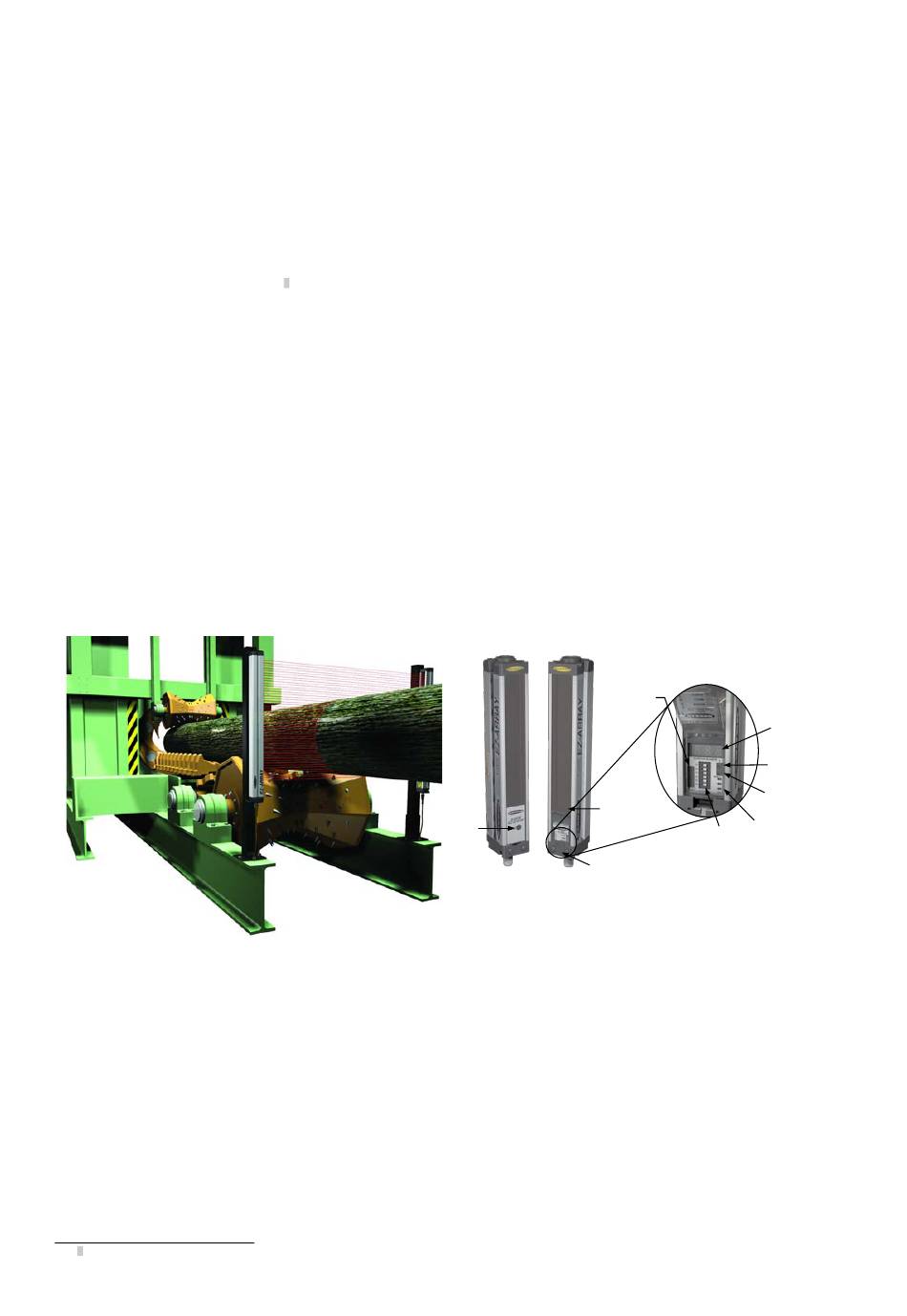

Illustration 1. Application
Les fonctionnalités intégrées de l'EZ-ARRAY contribuent à sa facilité d'utilisation. De nombreuses fonctionnalités sont
disponibles en utilisant soit l'interface conviviale du récepteur, soit l'Interface IO-Link v1.1 plus avancée.
La programmation du diagnostic et les indicateurs visibles sur le récepteur simplifient l'alignement physique et le dépan-
nage ; des diagnostics plus avancés sont disponibles via l'Interface IO-Link v1.1.
Le bouton d'alignement et de masquage (
équilibre automatiquement la réserve de gain de chaque faisceau pour augmenter la fiabilité de détection des objets à
travers le rideau. Cette procédure ne doit plus être renouvelée, sauf si l'application de détection change, ou si l'émetteur
ou le récepteur est déplacé.
Le masquage programmable des faisceaux permet à des composants de la machine ou à d'autres équipements de tra-
verser ou de se déplacer dans le rideau. L'e masquage peut être réglé au moyen de l'interface du récepteur, du fil d'ap-
prentissage ou de l'Interface IO-Link v1.1.
1
Contactez l'usine pour des modèles à courte portée et à faible contraste.
4
®
™
EZ-ARRAY
est idéal pour des applications telles que le dimensionnement et
1
LED de mise
sous tension
Bouton d'alignement/masquage (alignement électronique)
www.bannerengineering.com
Méthode de balayage
Informations complémentaires
Illustration 2. Émetteur et récepteur
Émetteur
Récepteur
Sous le panneau d'accès :
Indicateurs de zone
Faisceau n° 1
(le plus proche de l'affichage)
Une plaque de sécurité vissée limite l'accès à
l'interrupteur DIP et aux boutons-poussoirs
à la page
à
Montage de l'émet-
Affichage de diagnostic
à 3 chiffres
Bouton-poussoir d'alignement
et de masquage
Bouton-poussoir de gain (réglage de
la sensibilité)
LED d'état, de communication active et
d'erreur de communication
Interrupteur DIP
de configuration
à six positions
à la page 22)
