5 Interface utilisateur du récepteur
L'interface utilisateur du récepteur comprend l'interrupteur DIP à six positions, deux boutons-poussoirs, un affichage à
trois chiffres et d'autres indicateurs présents sur le récepteur (voir
plètes sur les indicateurs d'état). L'interface du récepteur permet de configurer des combinaisons standardisées d'op-
tions de détection de l'EZ-ARRAY (configurations de sorties, méthodes et modes de balayage) ; pour une configuration
plus avancée, reportez-vous à
5.1 Interrupteurs DIP de configuration
Utilisez les interrupteurs DIP pour configurer le capteur.
Accédez à l'interrupteur en enlevant la plaque de sécurité vissée et en soulevant le couvercle d'accès transparent articu-
lé. Le couvercle d'accès peut être enlevé complètement (le tirer tout droit pour l'enlever, le pousser pour le remettre en
place) pour faciliter l'accès pendant la configuration.
Certains de ces interrupteurs sont dotés de fonctions propres, d'autres fonctionnent de manière combinée.
•
La combinaison des interrupteurs S1 et S2 permet de sélectionner un des quatre modes de balayage.
•
La combinaison des interrupteurs S3 et S4 permet de sélectionner une des quatre paires de modes de mesure
(une pour chaque sortie analogique).
•
L'interrupteur S5 définit la pente analogique pour les deux sorties analogiques et l'interrupteur S6 définit si la sor-
tie logique 2 est complémentaire à la sortie logique 1 ou si elle fonctionne comme une alarme (lorsque la configu-
ration est réalisée via l'interrupteur DIP, la sortie logique 1 est activée lorsque la sortie analogique 1 détecte la
présence d'une cible).

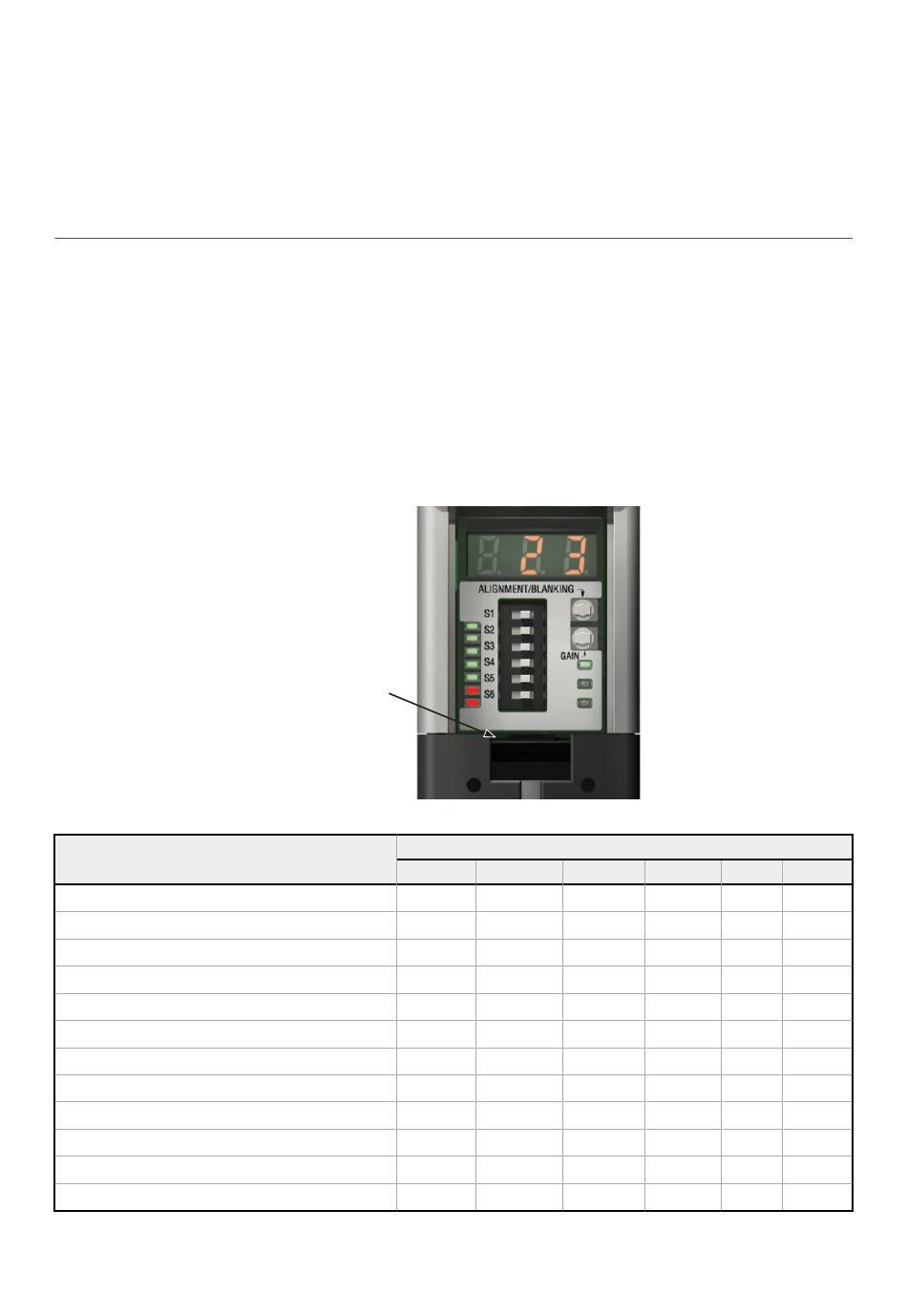

Illustration 19. Tous les interrupteurs DIP sont représentés en position de marche (par défaut)
Table 8. Interrupteurs DIP du récepteur
Description
Mode de balayage : Balayage droit (paramètre par défaut)
Mode de balayage : Double bord, pas 1
Mode de balayage : Double bord, pas 4
Mode de balayage : Bord unique
Analogique 1 TBB ; Analogique 2 FBB (paramètre par défaut)
Analogique 1 LBB ; Analogique 2 MBB
Analogique 1 OD ; Analogique 2 ID
Analogique 1 CBB ; Analogique 2 CFBB
Pente analogique positive (paramètre par défaut)
Pente analogique négative
Logique 2 Complémentaire (paramètre par défaut)
Logique 2 Alarme
l'interface
IO-Link.
Pour ouvrir le couvercle
d'accès, insérez un petit
tournevis plat, soulevez,
puis tirez.
S1
ON
ON
OFF
OFF
