Isolation thermique

Pour certains produits, il est important que la chaleur de rayonnement du capteur vers le
transmetteur reste aussi faible que possible. Un grand choix de matériaux peut être utilisé
pour l' i solation requise.
AVIS
Surchauffe de l'électronique de mesure par l'isolation thermique !
‣
Position de montage recommandée : position de montage horizontale, boîtier du
transmetteur orienté vers le bas.
‣
Ne pas isoler le boîtier du transmetteur .
‣
Température maximale admissible à l' e xtrémité inférieure du boîtier du transmetteur :
80 °C (176 °F)
‣
Isolation thermique avec tube prolongateur découvert : l' i solation est omise autour du
tube prolongateur. Nous recommandons de ne pas isoler le tube prolongateur afin de
garantir une dissipation optimale de la chaleur.

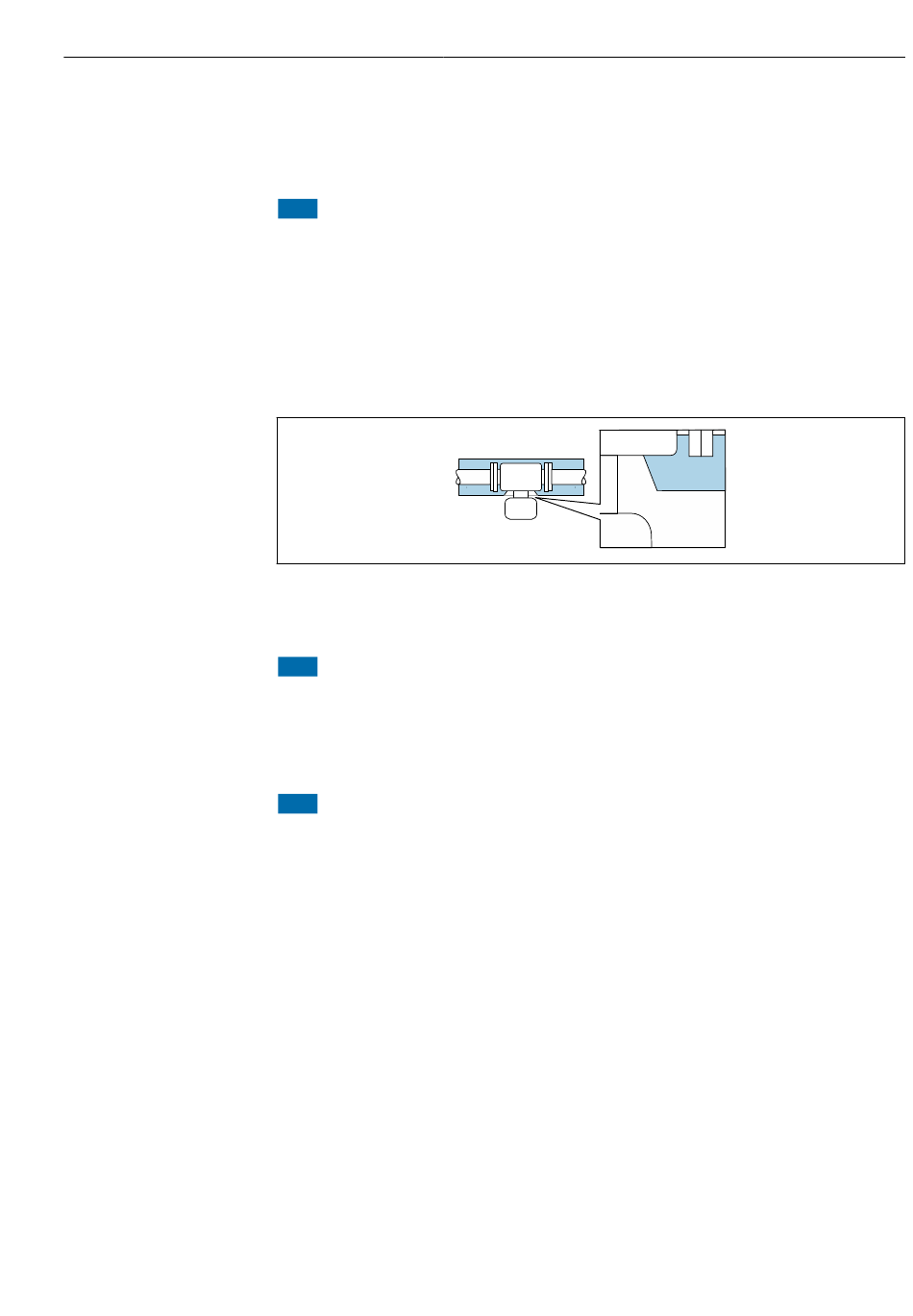

 6 Isolation thermique avec tube prolongateur découvert
Chauffage
AVIS
Surchauffe de l'électronique de mesure en raison d'une température ambiante trop
élevée !
‣
Respecter la température ambiante maximale admissible pour le transmetteur .
‣
Selon la température de process, respecter les exigences liées à l' e mplacement de
montage .
AVIS
Risque de surchauffe en cas de chauffage
‣
Veiller à ce que la température à l' e xtrémité inférieure du boîtier du transmetteur ne
dépasse pas 80 °C (176 °F).
‣
Veiller à ce que la convection soit suffisante au col du transmetteur.
‣
S' a ssurer qu' u ne surface suffisamment grande du col du transmetteur reste dégagée. La
partie non recouverte sert à l' é vacuation de chaleur et protège l' é lectronique de mesure
contre une surchauffe ou un refroidissement.
Options de chauffage
Si, pour un produit donné, il ne doit y avoir aucune dissipation de chaleur à proximité du
capteur, il existe les options de chauffage suivantes :
• Chauffage électrique, par ex. avec colliers chauffants électriques
• Via des conduites d' e au chaude ou de vapeur
• Via des enveloppes de réchauffage
Utilisation d' u n chauffage électrique annexe
Dans le cas d' u ne régulation de chauffage électronique, les valeurs mesurées peuvent être
affectées par des champs magnétiques (= pour des valeurs supérieures aux valeurs
autorisées par la norme EN (sinus 30 A/m)).
Montage
